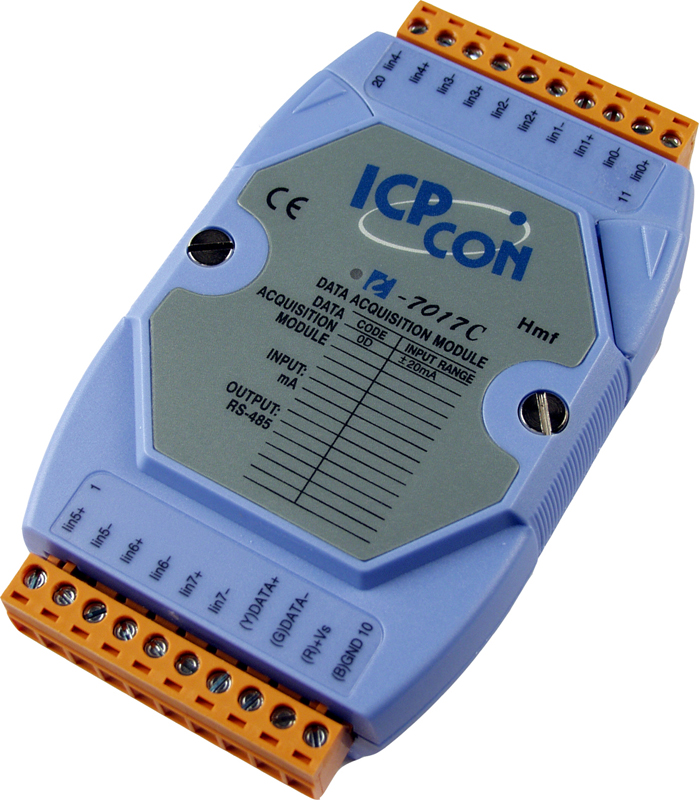

Модуль I-7017C CR от компании ICP DAS предназначен для точного измерения токовых сигналов в промышленных системах автоматизации. Оснащён 8 дифференциальными каналами аналогового ввода, этот модуль обеспечивает высокую точность и надёжность при работе с различными диапазонами входных токов.
Ключевые технические особенности:
- Диапазоны входных токов: ±20 мА, 0–20 мА, 4–20 мА. Для измерения токов 4–20 мА требуется внешний резистор 125 Ом, что упрощает процесс подключения и повышает точность измерений.
- Разрешение АЦП: 16 бит, обеспечивающее высокую детализацию данных.
- Частота дискретизации: 10 Гц, что подходит для большинства промышленных приложений, требующих регулярных измерений.
- Точность АЦП: ±0,1% от полного диапазона, гарантируя минимальные погрешности в измерениях.
- Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с, что обеспечивает гибкость в настройке системы.
- Электропитание: Рабочее напряжение 10–30 В постоянного тока и потребление 1,3 Вт, что делает модуль энергоэффективным.
- Защита: Встроенная защита от перенапряжения ±15 В постоянного тока и изоляция каналов внутренней логики на 3000 В постоянного тока обеспечивают надёжную работу в сложных условиях.
- Условия эксплуатации: Рабочая температура от –25 до +75 °C и влажность 10–95% без конденсации позволяют использовать модуль в различных климатических зонах.
Модуль I-7017C CR идеально подходит для применения в системах автоматизации зданий, промышленной автоматизации, автоматизации машин, а также для удалённого обслуживания и диагностики. Его можно интегрировать в существующие системы с интерфейсом RS-485, обеспечивая расширение функциональности без значительных изменений в инфраструктуре.
Среди преимуществ использования I-7017C CR можно отметить:
- Упрощение подключения: Встроенный резистор 125 Ом для измерения токов 4–20 мА снижает количество внешних компонентов и упрощает монтаж.
- Надёжность: Высокая защита от перенапряжений и изоляция каналов внутренней логики обеспечивают стабильную работу в промышленных условиях.
- Гибкость: Поддержка различных диапазонов входных токов и возможность настройки скорости передачи данных позволяют адаптировать модуль под конкретные задачи.
Модуль I-7017C CR от ICP DAS является надёжным и эффективным решением для интеграции в системы автоматизации, требующие точных измерений токовых сигналов и высокой степени защиты.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Вес нетто, кг | 0.16 |
| Частота дискретизации | 10 Гц |
| Потребление тока | 1.3 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Защита от перенапряжения | ±0.5 кВ для линии питания Нет |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружение обрыва кабеля | Есть, для +4 ~ +20 мА |
| Тип каналов аналогового ввода | Дифференциальные |
| Общая защита от перенапряжения | ±15 В пост.тока |
| Количество каналов АЦП | 8 |
| Защита по току | Есть, 50 мА при 110 В пост.тока |
| Входное сопротивление | По току: 125 Ом |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
