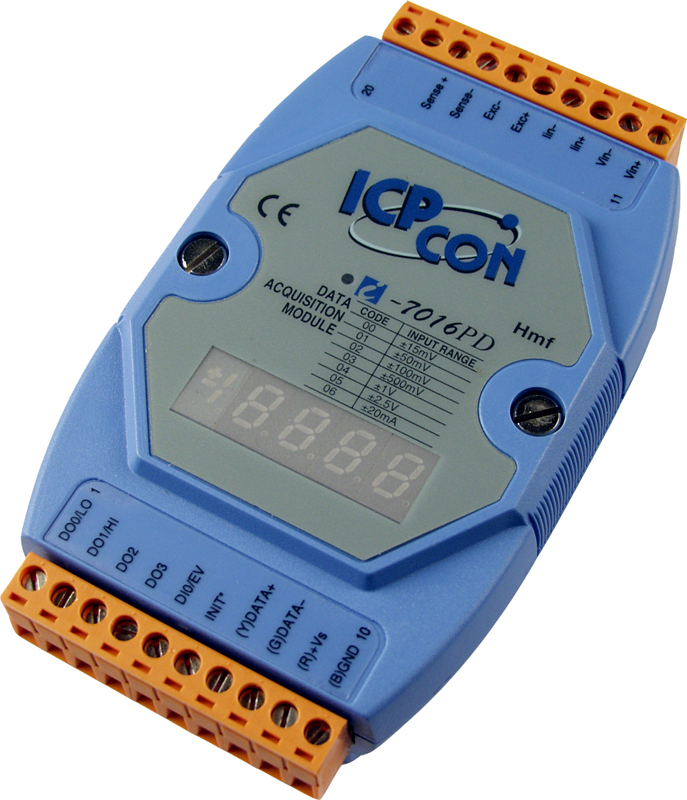

Модуль I-7016PD CR I-7016 with display ( 6 wires)

Модуль I-7016PD CR от компании ICP DAS предназначен для высокоточного измерения сигналов от тензометрических датчиков с использованием 6-проводного подключения. Это устройство обеспечивает надежный и эффективный сбор данных в промышленных системах автоматизации.

**Ключевые технические особенности:**

• Аналоговый вход: 1 канал с разрешением 16 бит и частотой дискретизации 10 Гц, поддерживающий различные диапазоны входных сигналов, включая ±2,5 В и ±20 мА.
• Дискретный вход: 1 канал с сухим контактом (Source), обеспечивающий надежную регистрацию цифровых сигналов.
• Дискретные выходы: 4 канала с открытым коллектором (Sink), способные управлять нагрузками до 30 мА на канал при напряжении от +3,5 до +50 В постоянного тока.
• Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с, что обеспечивает гибкость в настройке системы.
• Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока с потреблением 1,3 Вт, что способствует энергоэффективности устройства.
• Защита: Гальваническая изоляция каналов внутренней логики на уровне 3000 В постоянного тока, защита от перенапряжений ±30 В постоянного тока и ±5 В постоянного тока, а также защита от электростатических разрядов (ESD) согласно IEC 61000-4-2: ±4 кВ для каждого канала и ±8 кВ для случайной точки.
• Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -40 до +85°C, влажность от 10 до 95% без конденсации, что делает устройство пригодным для использования в различных климатических условиях.
• Монтаж: Компактные габариты 123 x 72 x 35 мм и возможность монтажа на DIN-рейку обеспечивают удобство установки в распределительных щитах и шкафах управления.
• Индикаторы: Наличие 7-сегментного светодиодного дисплея и индикатора питания/передачи данных упрощает мониторинг состояния устройства в процессе эксплуатации.

**Области применения и целевая аудитория:**

Модуль I-7016PD CR идеально подходит для промышленных предприятий, требующих точного измерения и мониторинга сигналов от тензометрических датчиков. Он находит применение в следующих сферах:

• Автоматизация процессов: Сбор и обработка данных о нагрузках и деформациях в производственных линиях и оборудовании.
• Контроль качества: Мониторинг механических характеристик материалов и изделий на различных стадиях производства.
• Энергетика: Измерение напряжений и токов в энергетических системах для обеспечения их надежной работы.
• Строительство: Контроль состояния строительных конструкций и сооружений с целью предотвращения аварийных ситуаций.

**Преимущества и совместимость:**

• Высокая точность измерений: Разрешение 16 бит и точность ±0,05% от полного диапазона обеспечивают достоверные данные для анализа.
• Широкий диапазон входных сигналов: Поддержка различных диапазонов напряжения и тока позволяет интегрировать модуль в разнообразные системы.
• Надежность и защита: Гальваническая изоляция и защита от перенапряжений повышают устойчивость устройства к внешним воздействиям.
• Универсальность монтажа: Компактные размеры и возможность монтажа на DIN-рейку упрощают установку в существующие системы автоматизации.
• Совместимость: Интерфейс RS-485 и поддержка протокола DCON обеспечивают легкую интеграцию с другими устройствами ICP DAS и системами на базе этого протокола.

Модуль I-7016PD CR от ICP DAS представляет собой надежное и высокоточное решение для промышленного мониторинга и автоматизации, обеспечивая эффективный сбор и обработку данных в различных отраслях промышленности.

Основные характеристики:
