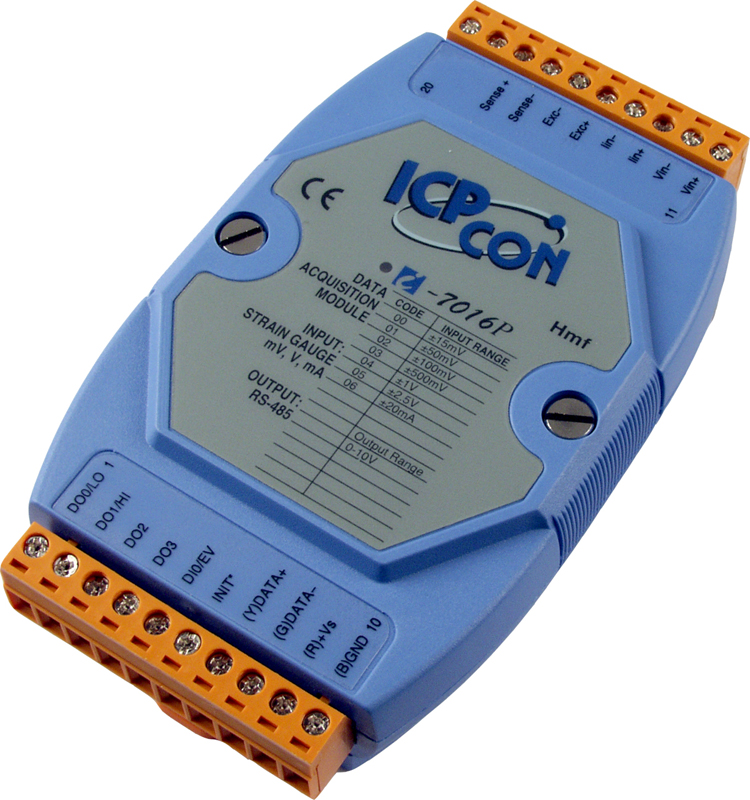

Модуль I-7016P CR Strain Gauge input module ( 6 wires )

Модуль I-7016P CR от компании ICP DAS предназначен для высокоточного измерения сигналов с тензометрических датчиков в промышленных системах автоматизации. Устройство оснащено одним каналом аналогового входа, поддерживающим подключение 6-проводных тензодатчиков типа Full-Bridge, что обеспечивает точность измерений и минимизацию влияния внешних помех.

Ключевые технические особенности модуля I-7016P CR включают:

• Разрешение АЦП: 16 бит, обеспечивающее высокую точность преобразования аналоговых сигналов в цифровую форму.
• Частота дискретизации: 10 Гц, позволяющая эффективно обрабатывать данные с тензодатчиков в реальном времени.
• Входное сопротивление: 20 МОм, что минимизирует влияние на измеряемый сигнал и повышает точность показаний.
• Защита от перенапряжения: ±30 В постоянного тока, обеспечивающая надежную работу устройства в условиях возможных электрических помех.
• Гальваническая изоляция: 3000 В постоянного тока между каналами внутренней логики и входами, повышающая устойчивость к внешним воздействиям.
• Интерфейс связи: RS-485 с протоколом DCON, обеспечивающий надежную передачу данных на большие расстояния.
• Рабочие условия: температурный диапазон от -25 до +75°C и влажность от 10% до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.

Модуль I-7016P CR находит применение в различных областях промышленности, включая:

• Мониторинг структурных нагрузок: измерение деформаций в строительных конструкциях, мостах и других инженерных сооружениях для оценки их состояния и безопасности.
• Контроль качества в производственных процессах: измерение напряжений и деформаций в компонентах машин и оборудования для обеспечения их надежности и долговечности.
• Тестирование материалов: проведение испытаний на прочность и упругость различных материалов в научных и исследовательских лабораториях.

Преимущества модуля I-7016P CR включают:

• Высокая точность измерений: благодаря 16-битному разрешению и низкому уровню шума, обеспечивается достоверность получаемых данных.
• Устойчивость к внешним воздействиям: защита от перенапряжений и гальваническая изоляция повышают надежность работы устройства в сложных промышленных условиях.
• Гибкость в интеграции: поддержка протокола DCON и интерфейса RS-485 позволяет легко интегрировать модуль в существующие системы автоматизации и мониторинга.
• Широкий диапазон рабочих температур: возможность эксплуатации в температурном диапазоне от -25 до +75°C расширяет области применения устройства.

Модуль I-7016P CR является надежным и высокоточным решением для задач измерения сигналов с тензометрических датчиков в промышленных системах, обеспечивая эффективный мониторинг и контроль различных процессов и конструкций.

Основные характеристики:
