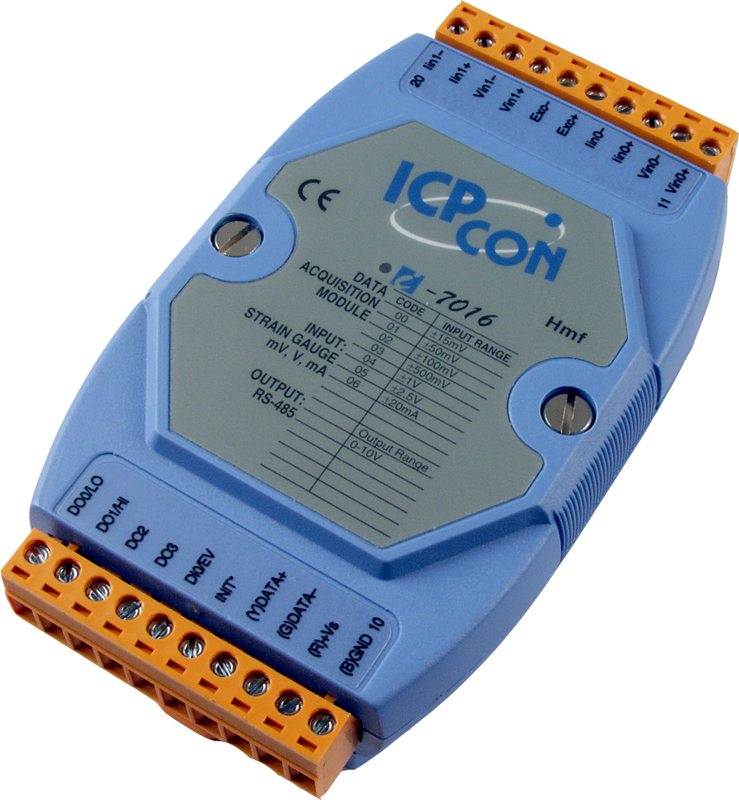

Модуль I-7016 CR от компании ICP DAS предназначен для высокоточного измерения сигналов от тензометрических датчиков в промышленных приложениях. Он обеспечивает надежный сбор и обработку данных с двух аналоговых входов, что делает его идеальным решением для задач, связанных с измерением веса, давления и других физических величин, преобразуемых в электрический сигнал с помощью тензодатчиков.
Ключевые технические особенности модуля I-7016 CR включают:
- Количество аналоговых входов: 2 канала, поддерживающих полный мостовой тензометрический датчик (Full-Bridge).
- Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
- Частота дискретизации: 10 Гц в одноканальном режиме и 2 Гц в двухканальном режиме, что позволяет адаптировать модуль под различные требования к скорости сбора данных.
- Диапазон входных сигналов: программируемый, включая ±15 мВ, ±50 мВ, ±100 мВ, ±500 мВ, ±1 В и ±2,5 В, что обеспечивает гибкость при подключении различных типов датчиков.
- Выходное напряжение возбуждения: 0–10 В с максимальной нагрузкой 40 мА, необходимое для питания тензодатчиков.
- Цифровые входы: 1 канал с возможностью считывания импульсов до 50 Гц и минимальной длительностью импульса 1 мс, что расширяет функциональность модуля.
- Цифровые выходы: 4 канала с открытым коллектором, поддерживающие нагрузку до 30 мА на канал, пригодные для реализации сигнализации или управления внешними устройствами.
- Интерфейс связи: RS-485 с поддержкой протоколов DCON и Modbus RTU, обеспечивающий совместимость с различными системами автоматизации.
- Гальваническая изоляция: 3000 В постоянного тока между полем и логикой, повышающая надежность работы в промышленных условиях.
- Рабочие условия: температурный диапазон от -25°C до +75°C и влажность от 5% до 95% без конденсации, что позволяет использовать модуль в различных климатических зонах.
- Монтаж: на DIN-рейку, обеспечивающий удобство установки в распределительных щитах и шкафах управления.
Модуль I-7016 CR находит применение в различных отраслях промышленности, включая автоматизацию процессов, системы взвешивания, контроль давления и другие области, где требуется точное измерение физических величин с помощью тензометрических датчиков. Его возможности по настройке входных диапазонов и поддержка различных протоколов связи делают его универсальным решением для интеграции в существующие системы автоматизации.
Среди преимуществ модуля I-7016 CR можно отметить:
- Высокую точность и гибкость: возможность настройки входных диапазонов и частоты дискретизации под конкретные задачи.
- Надежность: защита от перенапряжений и гальваническая изоляция обеспечивают стабильную работу в сложных промышленных условиях.
- Универсальность: поддержка двух распространенных протоколов связи (DCON и Modbus RTU) позволяет интегрировать модуль в различные системы автоматизации.
- Простоту монтажа: стандартный монтаж на DIN-рейку упрощает установку и обслуживание устройства.
Модуль I-7016 CR совместим с широким спектром тензометрических датчиков и может быть интегрирован в системы автоматизации, использующие протоколы DCON или Modbus RTU. Это делает его эффективным решением для задач, связанных с измерением и контролем физических величин в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Тип подключаемых датчиков | Full-Bridge |
| Разрешение | 16 бит |
| Частота дискретизации | 10 Гц для 1-канального режима, 2 Гц (общая) для 2-канального режима |
| Потребление тока | 2.4 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Сухой контакт |
| Защита от перенапряжения | ±30 В пост. ±5 В пост. |
| Входное сопротивление | 3 кОм 20 МОм |
| Количество каналов дискретного ввода | 1 |
| Напряжение в закрытом состоянии | Открытый |
| Тип подключения каналов дискретного ввода | Source |
| Напряжение в открытом состоянии | Замкнут на GND |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 1500 В пост.тока |
| Тип каналов аналогового ввода | 4-проводные |
| Тип входного датчика | Тензодатчик |
| Количество каналов АЦП | 2 |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.05% от полного диапазона |
| Измерение на дальних расстояниях | Нет |
| Тип подключения каналов дискретного вывода | Sink |
| Установка безопасного значения | Есть |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Количество каналов дискретного вывода | 4 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 30 мА 40 мА |
| Установка значения при подаче питания | Есть |
| Максимальная частота входного сигнала | 50 Гц |
| Максимальное разрешение счетчика | 16 бит |
| Точность | ±0.05% |
| Диапазон сигналов | 0 ~ +10 В |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод Дискретный ввод Дискретный вывод Тензомост |
