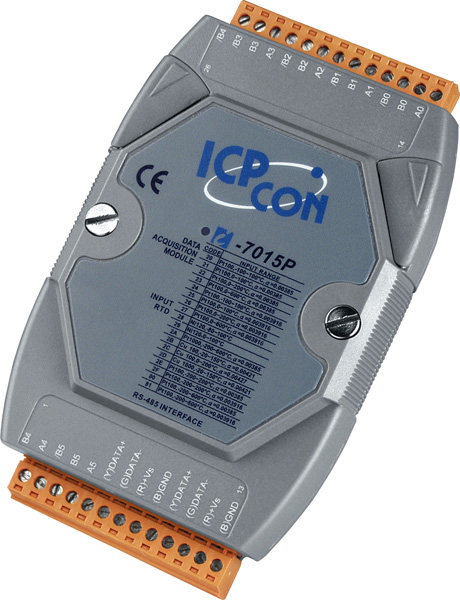

Модуль I-7015P-G CR 6-channel RTD Input Module with 3-wire RTD long distance measurement (RoHS)

Модуль I-7015P-G CR от компании ICP DAS предназначен для точного измерения температуры с использованием термосопротивлений (RTD) в промышленных приложениях. Устройство оснащено шестью каналами аналогового ввода, поддерживающими 2- и 3-проводные подключения, что обеспечивает гибкость при интеграции в различные системы.

Ключевые технические особенности модуля включают:

• Поддержка различных типов термосопротивлений: Pt100, Pt1000, Ni120, Cu50, Cu100 и Cu1000, что позволяет использовать модуль в широком спектре приложений.
• Высокая точность измерений: 16-битное разрешение АЦП с точностью ±0,05% от полного диапазона обеспечивает надежные данные для дальнейшей обработки.
• Частота дискретизации: 12 Гц на канал, что подходит для большинства промышленных процессов, требующих регулярного мониторинга температуры.
• Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с, обеспечивая стабильную и быструю передачу информации.
• Защита от электромагнитных помех: Изоляция каналов внутренней логики на 3000 В пост.тока и защита от электростатического разряда (ESD) ±4 кВ для каждого канала, что повышает надежность работы в промышленных условиях.
• Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 10% до 95% без конденсации, что позволяет использовать модуль в различных климатических зонах.
• Энергопотребление: Максимальная потребляемая мощность 1,2 Вт при рабочем напряжении от 10 до 30 В постоянного тока, что способствует энергоэффективности системы.
• Монтаж: Компактные габариты (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку облегчают интеграцию модуля в существующие системы управления.

Модуль I-7015P-G CR идеально подходит для применения в системах автоматизации, где требуется точный мониторинг температуры, таких как:

• Промышленные системы управления;
• Энергетические установки;
• Производственные линии;
• Системы HVAC (отопление, вентиляция и кондиционирование воздуха);
• Системы мониторинга окружающей среды.

Преимущества модуля I-7015P-G CR включают:

• Гибкость подключения: Поддержка различных типов термосопротивлений и вариантов подключения;
• Высокая точность и надежность: Высокое разрешение АЦП и защита от помех;
• Устойчивость к внешним воздействиям: Широкий диапазон рабочих температур и влажности;
• Энергоэффективность: Низкое потребление энергии;
• Удобство монтажа: Компактные размеры и стандартный монтаж на DIN-рейку.

Модуль I-7015P-G CR обеспечивает надежное и точное измерение температуры в промышленных условиях, способствуя эффективному контролю и автоматизации процессов. Его совместимость с различными типами термосопротивлений и гибкость подключения делают его универсальным решением для широкого спектра приложений.

Основные характеристики:
