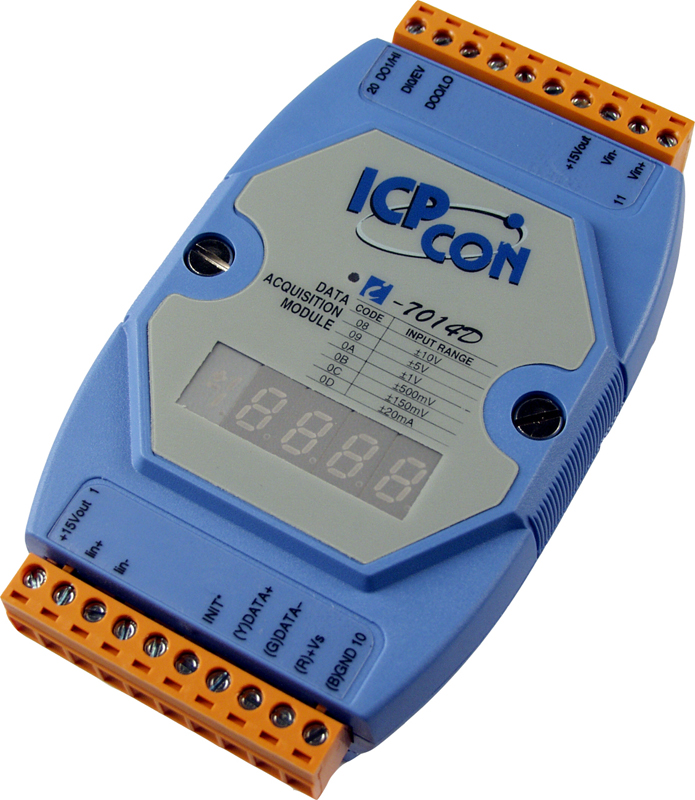

Модуль I-7014D CR от компании ICP DAS предназначен для промышленной автоматизации и обеспечивает высокоточный аналоговый ввод с возможностью отображения данных на 7-сегментном светодиодном дисплее. Устройство оснащено одним дифференциальным каналом аналогового ввода с разрешением 16 бит и частотой дискретизации 10 Гц, что обеспечивает точность измерений до ±0,05% от полного диапазона. Модуль поддерживает различные диапазоны входных сигналов по напряжению (±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В) и по току (±20 мА), что делает его универсальным для различных приложений.
Для обеспечения надежной работы в промышленных условиях, I-7014D CR оснащен защитой от перенапряжений (±15 В постоянного тока) и изоляцией каналов внутренней логики на уровне 3000 В постоянного тока. Модуль также имеет защиту от электростатических разрядов (ESD) до ±2 кВ для каждого канала и от быстрых транзиентов (EFT) до ±4 кВ для линии питания, что соответствует стандартам IEC 61000-4-2 и IEC 61000-4-4 соответственно. Рабочий диапазон температур устройства составляет от -25 до +75°C, а влажность — от 10% до 95% без конденсации, что позволяет использовать его в различных климатических условиях.
Модуль I-7014D CR оснащен одним цифровым входом с сухим контактом и двумя цифровыми выходами с открытым коллектором, что расширяет его функциональность. Для передачи данных используется интерфейс RS-485 с протоколом DCON, поддерживающий скорости передачи от 1200 до 115200 бит/с. Это обеспечивает гибкость в интеграции с различными системами автоматизации и SCADA. Устройство питается от источника постоянного тока с напряжением от 10 до 30 В и потребляет мощность 1,9 Вт, что делает его энергоэффективным решением для промышленных приложений.
Модуль I-7014D CR предназначен для использования в системах автоматизации, где требуется точный аналоговый ввод с отображением данных и дополнительными цифровыми входами и выходами. Он идеально подходит для мониторинга и управления процессами в таких отраслях, как энергетика, нефтехимия, машиностроение и другие, где необходима надежная и точная обработка сигналов. Благодаря своей универсальности и надежности, I-7014D CR является эффективным решением для интеграции в существующие системы автоматизации и SCADA.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Частота дискретизации | 10 Гц |
| Потребление тока | 1.9 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Сухой контакт |
| Защита от перенапряжения | ±30 В пост. ±0.5 кВ для линии питания ±15 В пост. |
| Входное сопротивление | 3 кОм По току: 125 Ом По напряжению: 30 кОм |
| Количество каналов дискретного ввода | 1 |
| Тип подключения каналов дискретного ввода | Source |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| 7-сегментный светодиодный дисплей | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±2 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Тип каналов аналогового ввода | Дифференциальные |
| Количество каналов АЦП | 1 |
| Диапазон входных сигналов по току | ±20 мА |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±500 мВ ±1 В |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.05% от полного диапазона |
| Тип подключения каналов дискретного вывода | Sink |
| Установка безопасного значения | Есть |
| Напряжение нагрузки | +3.5 ~ +30 В пост. |
| Количество каналов дискретного вывода | 2 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 30 мА |
| Установка значения при подаче питания | Есть |
| Максимальная частота входного сигнала | 50 Гц |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод Дискретный ввод Дискретный вывод |
