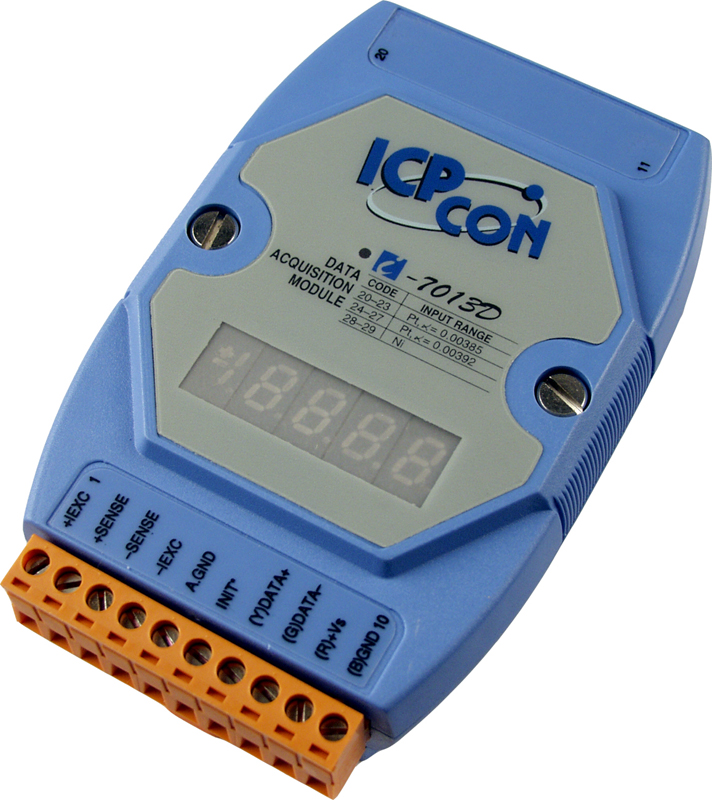

Модуль I-7013D CR RTD input module with Display

Модуль I-7013D CR от компании ICP DAS предназначен для точного измерения температуры с использованием термосопротивлений (RTD). Он оснащён 7-сегментным светодиодным дисплеем, отображающим текущие показания температуры, и интерфейсом RS-485 для передачи данных. Модуль поддерживает протокол DCON, обеспечивая совместимость с различными системами автоматизации.

Ключевые технические особенности модуля I-7013D CR включают:

• Типы поддерживаемых датчиков: Pt100, Pt1000, Ni120, что позволяет использовать различные термосопротивления в зависимости от требований приложения.
• Частота дискретизации: 10 Гц, обеспечивающая своевременное обновление данных о температуре.
• Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
• Точность измерений: ±0,05% от полного диапазона, что гарантирует достоверность получаемых данных.
• Интерфейс связи: RS-485 с поддержкой скорости передачи данных от 1200 до 115200 бит/с, что обеспечивает гибкость в настройке системы.
• Протоколы связи: DCON, обеспечивающий совместимость с различными системами автоматизации.
• Защита от перенапряжения: ±0,5 кВ для линии питания и ±5 В для линии передачи данных, повышающие надёжность работы устройства в условиях электромагнитных помех.
• Изоляция каналов внутренней логики: 3000 В постоянного тока, обеспечивающая защиту от высоковольтных импульсов.
• Защита от электростатического разряда (ESD): ±2 кВ для каждого канала, повышающая устойчивость устройства к внешним воздействиям.
• Защита от быстрых переходных процессов (EFT): ±4 кВ для линии питания, обеспечивающая дополнительную надёжность в промышленных условиях.
• Обнаружение обрыва кабеля: функция, позволяющая своевременно выявлять неисправности в подключении датчика.
• Сторожевой таймер: аппаратный и программный, повышающие надёжность работы устройства.
• Рабочие условия: температура от -25 до +75°C и влажность от 10 до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Габаритные размеры: 123 x 72 x 35 мм, что облегчает монтаж на DIN-рейку и экономит пространство в распределительных щитах.
• Потребляемая мощность: 1,3 Вт, что способствует энергоэффективности системы.
• Материал корпуса: пластик, обеспечивающий лёгкость и устойчивость к внешним воздействиям.
• Защита от неверной полярности: предотвращает повреждение устройства при неправильном подключении питания.

Модуль I-7013D CR находит применение в различных областях промышленности, включая автоматизацию зданий, фабричную автоматизацию, автоматизацию машин, дистанционное обслуживание и диагностику, а также в испытательном оборудовании. Его точные измерения температуры и надёжная работа делают его идеальным выбором для задач, требующих высокой точности и устойчивости к внешним воздействиям.

Преимущества модуля I-7013D CR включают:

• Высокая точность измерений: благодаря 16-битному АЦП и точности ±0,05% от полного диапазона.
• Надёжность: защита от перенапряжений, электростатических разрядов и быстрых переходных процессов обеспечивает долговечность устройства в сложных промышленных условиях.
• Гибкость подключения: поддержка различных типов термосопротивлений и возможность подключения по 2/3/4-проводной схеме.
• Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают интеграцию в существующие системы.
• Энергоэффективность: низкое потребление энергии способствует снижению эксплуатационных расходов.

Модуль I-7013D CR совместим с различными системами автоматизации, поддерживающими протокол DCON, и может интегрироваться с другими устройствами ICP DAS для создания комплексных решений по мониторингу и управлению температурой в промышленных приложениях.

Основные характеристики:
