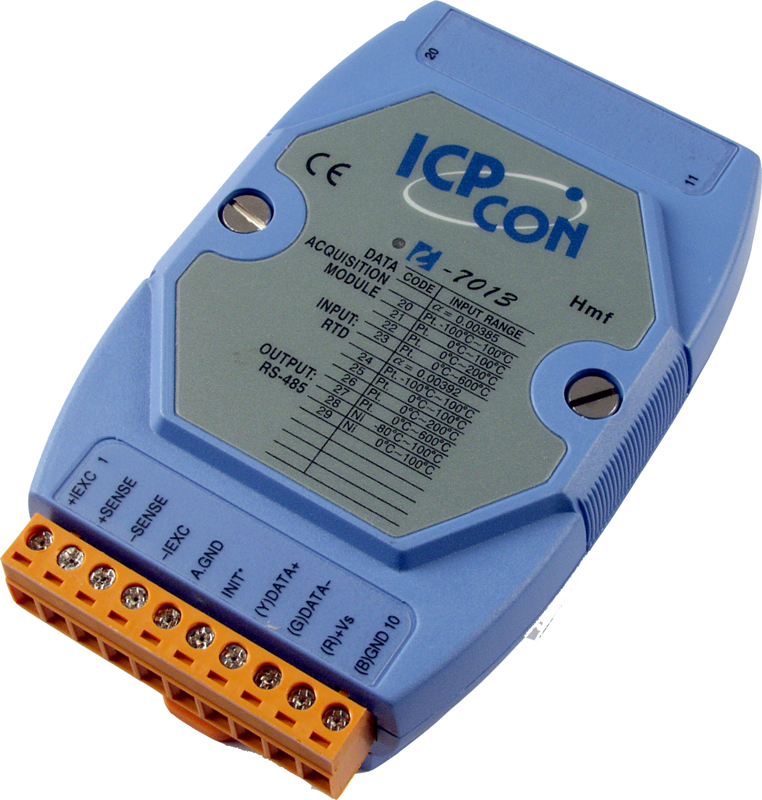

Модуль I-7013 CR RTD input module

Модуль I-7013 CR от компании ICP DAS предназначен для точного измерения температуры с использованием термосопротивлений (RTD). Он оснащён одним каналом аналогового ввода и поддерживает подключение датчиков типов Pt100, Pt1000 и Ni120. Модуль обеспечивает высокую точность измерений и может быть интегрирован в различные системы автоматизации для мониторинга и управления температурными процессами.

Ключевые технические особенности модуля I-7013 CR включают:

• Частота дискретизации: 10 Гц, что позволяет получать обновлённые данные о температуре с высокой скоростью.
• Разрешение АЦП: 16 бит, обеспечивающее детальное представление измеряемых значений.
• Точность измерений: ±0,05% от полного диапазона, гарантируя высокую достоверность получаемых данных.
• Интерфейс связи: RS-485 с поддержкой протокола DCON, обеспечивающий надёжную и быструю передачу данных на расстоянии.
• Рабочее напряжение: 10–30 В постоянного тока, что делает модуль совместимым с различными источниками питания.
• Габаритные размеры: 123 x 72 x 35 мм, позволяющие компактно интегрировать устройство в существующие системы.
• Температурный диапазон эксплуатации: от -25°C до +75°C, что расширяет возможности применения модуля в различных климатических условиях.
• Защита от перенапряжения: ±5 В для линии передачи данных, обеспечивая дополнительную надёжность работы устройства.
• Гальваническая изоляция: 3000 В постоянного тока между каналами и логикой, повышая устойчивость к внешним помехам.
• Обнаружение обрыва кабеля: функция, позволяющая своевременно выявлять неисправности в подключении датчика.

Модуль I-7013 CR находит применение в различных областях промышленности, включая:

• Системы климат-контроля: для мониторинга и управления температурой в помещениях и производственных цехах.
• Энергетика: в качестве части систем контроля температуры в энергетических установках и распределительных сетях.
• Производственные процессы: для обеспечения точного контроля температуры в технологических линиях и оборудовании.
• Системы безопасности: для обнаружения перегрева в критически важных компонентах и предотвращения аварийных ситуаций.

Преимущества модуля I-7013 CR включают:

• Высокая точность и надёжность: обеспечиваются благодаря качественным компонентам и продуманной конструкции устройства.
• Универсальность: поддержка различных типов термосопротивлений и широкий диапазон рабочих температур позволяют использовать модуль в разнообразных условиях.
• Простота интеграции: интерфейс RS-485 и поддержка протокола DCON облегчают подключение модуля к существующим системам автоматизации.
• Защищённость: наличие защитных функций, таких как защита от перенапряжения и обнаружение обрыва кабеля, повышают надёжность эксплуатации устройства.

Модуль I-7013 CR является эффективным решением для задач, связанных с точным измерением температуры в промышленных условиях, обеспечивая высокую производительность и надёжность в работе.
