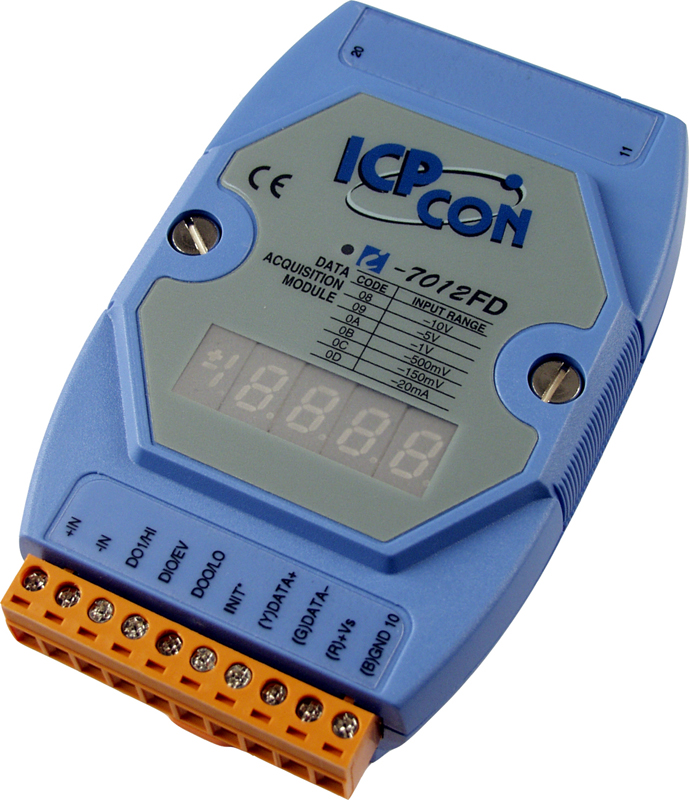

Модуль I-7012FD CR High speed Analog input module with Display

Модуль I-7012FD CR от компании ICP DAS представляет собой высокоскоростной модуль аналогового ввода с дисплеем, предназначенный для интеграции в системы промышленной автоматизации. Он обеспечивает точное и надежное измерение аналоговых сигналов, что делает его идеальным решением для задач, требующих высокой скорости обработки данных и визуализации показателей в реальном времени.

**Ключевые технические особенности:**

• Частота дискретизации: Ускоренный режим — 100 Гц, обычный режим — 10 Гц, что позволяет выбирать оптимальный режим в зависимости от требований к скорости измерений.
• Разрешение АЦП: 16 бит в обычном режиме и 12 бит в ускоренном, обеспечивая высокую точность преобразования аналоговых сигналов.
• Диапазоны входных сигналов: Напряжение: ±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В; ток: ±20 мА (требуется внешний резистор 125 Ом), что обеспечивает гибкость при подключении различных датчиков и источников сигналов.
• Входное сопротивление: 20 МОм для аналоговых входов и 3 кОм для дискретных, минимизируя влияние на измеряемые сигналы.
• Защита от перенапряжения: ±120 В для аналоговых входов и ±30 В для дискретных, обеспечивая надежную работу в условиях электромагнитных помех.
• Гальваническая изоляция: 3000 В для каналов внутренней логики, повышая устойчивость к внешним воздействиям и предотвращая повреждения оборудования.
• Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с, что обеспечивает эффективную интеграцию в промышленные сети.
• Сторожевой таймер: Аппаратный и программный, повышающий надежность системы за счет мониторинга состояния устройства.
• Дисплей: 7-сегментный светодиодный дисплей для отображения текущих значений и статуса устройства, упрощая процесс мониторинга и настройки.
• Рабочие условия: Температурный диапазон от -25 до +75°C и влажность от 10% до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Питание: Напряжение 10–30 В постоянного тока с защитой от неверной полярности, обеспечивая гибкость в выборе источника питания.

**Области применения и целевая аудитория:**

Модуль I-7012FD CR предназначен для использования в системах промышленной автоматизации, где требуется высокоскоростное и точное измерение аналоговых сигналов. Он идеально подходит для интеграции в системы мониторинга и управления технологическими процессами, а также в системы сбора данных с различных датчиков. Целевая аудитория включает инженеров, занимающихся проектированием и обслуживанием автоматизированных систем, а также компании, работающие в области промышленной автоматизации и требующие надежных решений для сбора и обработки данных.

**Преимущества и совместимость:**

• Высокая скорость обработки данных: Возможность выбора между обычным и ускоренным режимами дискретизации позволяет адаптировать работу модуля под конкретные требования системы.
• Гибкость подключения: Поддержка различных диапазонов входных сигналов и возможность подключения как напряженческих, так и токовых датчиков расширяют область применения модуля.
• Надежность: Защита от перенапряжений, гальваническая изоляция и широкий диапазон рабочих температур обеспечивают стабильную работу устройства в сложных промышленных условиях.
• Интуитивный интерфейс: Наличие дисплея и поддержка протокола DCON упрощают настройку и интеграцию модуля в существующие системы автоматизации.

Модуль I-7012FD CR от ICP DAS представляет собой надежное и высокопроизводительное решение для задач промышленного измерения и мониторинга, обеспечивая точность, гибкость и устойчивость в эксплуатации.

Основные характеристики:
