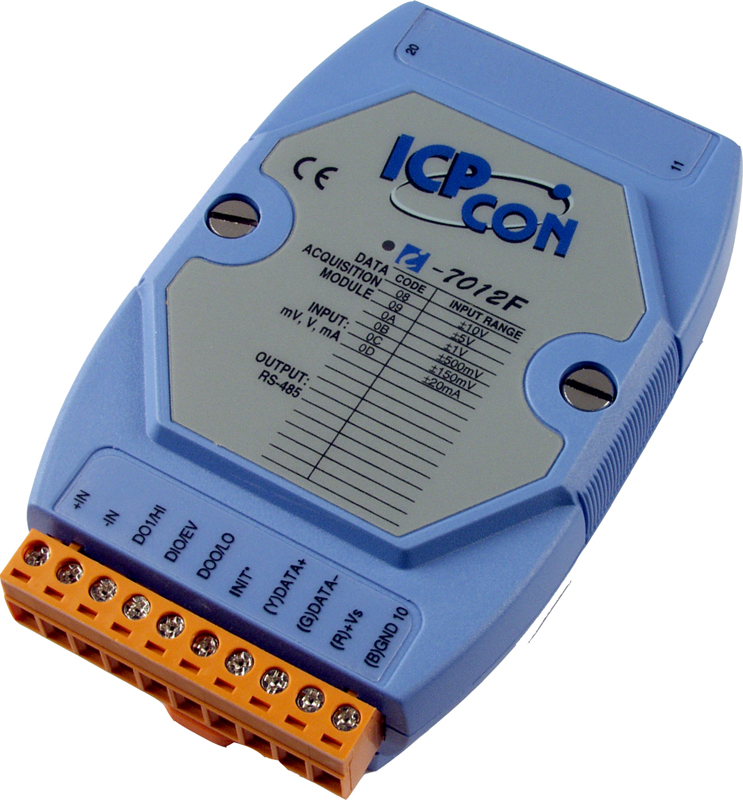

Модуль I-7012F CR High speed Analog input module ( 12 bit / 16 bit )

Модуль I-7012F CR от компании ICP DAS представляет собой высокоскоростной модуль с одним каналом аналогового ввода, предназначенный для интеграции в системы промышленной автоматизации, требующие точного и быстрого сбора данных с аналоговых датчиков.

**Ключевые технические особенности:**

• Аналоговый ввод: 1 дифференциальный канал с разрешением 12 бит в ускоренном режиме (100 Гц) и 16 бит в обычном режиме (10 Гц). Диапазоны входных сигналов по напряжению: ±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В; по току: ±20 мА (требуется внешний резистор 125 Ом).
• Дискретный ввод: 1 канал с сухим контактом, входное сопротивление 3 кОм, защита от перенапряжения ±30 В постоянного тока.
• Дискретный вывод: 2 канала с открытым коллектором, максимальная нагрузка 30 мА на канал, выходное напряжение 3,5–30 В постоянного тока.
• Интерфейс связи: RS-485 с протоколом DCON, скорость передачи данных от 1200 до 115200 бит/с.
• Электропитание: Рабочее напряжение 10–30 В постоянного тока, потребляемая мощность 1,3 Вт.
• Защита: Гальваническая изоляция каналов внутренней логики 3000 В постоянного тока, защита от перенапряжения ±120 В постоянного тока для линии питания, защита от ESD ±2 кВ для каждого канала, защита от EFT ±4 кВ для линии питания.
• Условия эксплуатации: Рабочая температура от -25 до +75 °C, влажность 10–95% без конденсации.

**Области применения и целевая аудитория:**

Модуль I-7012F CR предназначен для использования в системах сбора данных, мониторинга и управления в различных отраслях промышленности, включая машиностроение, энергетический сектор, автоматизацию зданий и другие области, где требуется высокоскоростной и точный сбор аналоговых сигналов. Он идеально подходит для интеграции в системы SCADA, PLC и другие автоматизированные системы управления.

**Преимущества и совместимость:**

• Высокая точность и скорость: Возможность выбора между режимами с разрешением 12 бит при частоте 100 Гц и 16 бит при 10 Гц, что обеспечивает гибкость в зависимости от требований приложения.
• Широкий диапазон входных сигналов: Поддержка различных уровней напряжения и тока позволяет подключать разнообразные датчики без необходимости дополнительных преобразователей.
• Надежность и защита: Модуль оснащен защитой от перенапряжений, электростатических разрядов и импульсных помех, что повышает его долговечность и устойчивость к внешним воздействиям.
• Гибкость монтажа: Компактные размеры и возможность монтажа на DIN-рейку облегчают интеграцию в существующие системы и экономят пространство в распределительных щитах.
• Совместимость: Интерфейс RS-485 и поддержка протокола DCON обеспечивают легкую интеграцию с другими устройствами ICP DAS и сторонними системами, использующими этот стандарт.

Модуль I-7012F CR является надежным и эффективным решением для задач, связанных с высокоскоростным сбором и обработкой аналоговых сигналов в промышленных приложениях, обеспечивая точность, гибкость и долговечность в эксплуатации.
