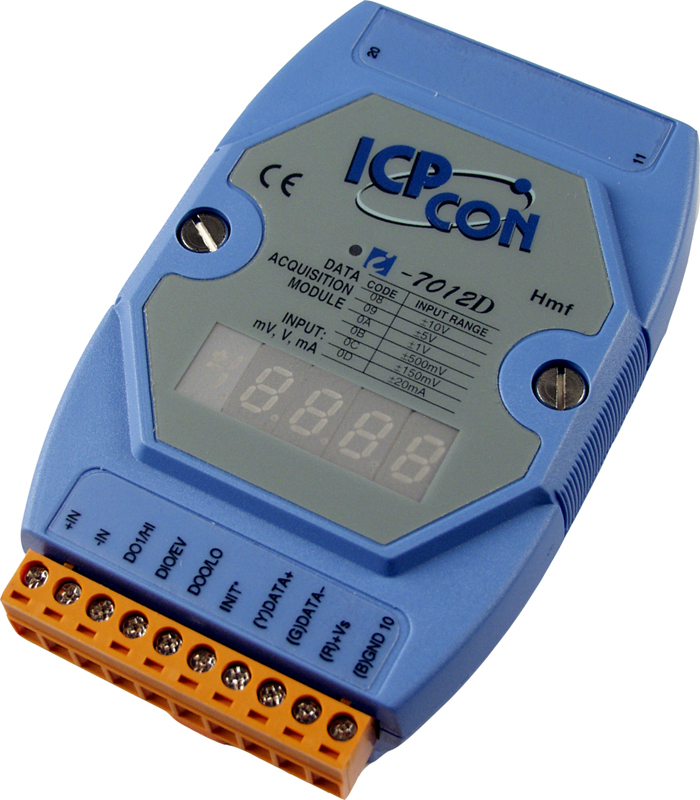

Модуль I-7012D CR Analog Input module with Display

Модуль I-7012D CR от ICP DAS представляет собой устройство с одним каналом аналогового ввода, оснащённое 7-сегментным светодиодным дисплеем для индикации текущих значений. Этот модуль предназначен для интеграции в системы промышленной автоматизации, обеспечивая точный и надёжный сбор данных с аналоговых сигналов.

**Ключевые технические особенности:**

• Аналоговый ввод: 1 дифференциальный канал с разрешением 16 бит и частотой дискретизации 10 Гц, поддерживающий входные сигналы по напряжению (±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В) и по току (±20 мА) с использованием внешнего резистора 125 Ом.
• Дискретный ввод: 1 канал с сухим контактом, входным сопротивлением 3 кОм, предназначенный для подключения источников (PNP) с максимальной частотой счёта 50 Гц и минимальной шириной импульса 1 мс.
• Дискретный вывод: 2 канала с открытым коллектором (NPN), максимальной нагрузкой 30 мА на канал, поддерживающие напряжение нагрузки от +3,5 до +30 В постоянного тока.
• Интерфейс связи: RS-485 с протоколом DCON, обеспечивающий скорость передачи данных от 1200 до 115200 бит/с и поддерживающий формат данных N, 8, 1.
• Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока, с защитой от неверной полярности и максимальной потребляемой мощностью 1,9 Вт.
• Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -40 до +85 °C, влажность от 10 до 95% без конденсации.
• Защита: Гальваническая изоляция каналов внутренней логики 3000 В постоянного тока, защита от перенапряжения ±100 В постоянного тока, защита ESD ±2 кВ для каждого канала и защита EFT ±4 кВ для линии питания.
• Индикаторы: 1 светодиодный индикатор состояния питания и передачи данных, 7-сегментный дисплей для отображения значений аналогового входа.

**Области применения и целевая аудитория:**

Модуль I-7012D CR предназначен для использования в системах промышленной автоматизации, где требуется точный сбор и мониторинг аналоговых сигналов. Он идеально подходит для предприятий, занимающихся контролем технологических процессов, мониторингом оборудования и сбором данных с различных датчиков. Благодаря своей надёжности и широкому диапазону рабочих температур, модуль может быть интегрирован в различные отрасли, включая машиностроение, энергетику и нефтехимию.

**Преимущества и совместимость:**

• Высокая точность измерений: Разрешение 16 бит и точность ±0,05% от полного диапазона обеспечивают достоверные данные для анализа.
• Гибкость подключения: Поддержка различных диапазонов входных сигналов по напряжению и току позволяет интегрировать модуль с разнообразными датчиками и устройствами.
• Надёжность в эксплуатации: Широкий диапазон рабочих температур и защита от перенапряжений гарантируют стабильную работу в сложных промышленных условиях.
• Удобство монтажа: Компактные габариты (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.
• Совместимость: Интерфейс RS-485 и протокол DCON обеспечивают лёгкую интеграцию с другими устройствами ICP DAS и системами на базе этого стандарта.

Модуль I-7012D CR является надёжным решением для задач сбора и мониторинга аналоговых сигналов в промышленных системах, обеспечивая высокую точность, гибкость подключения и устойчивость к внешним воздействиям.
