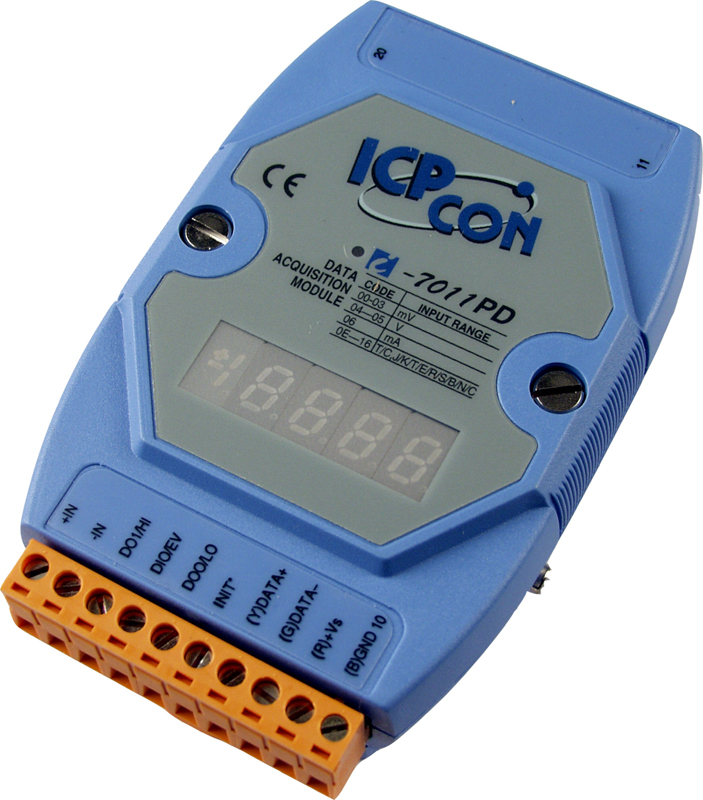

Модуль I-7011PD Thermocouple Input module with Display

Модуль ввода-вывода ICP DAS I-7011PD предназначен для точного измерения температурных показателей с помощью различных типов термопар. Он оснащён встроенным 7-сегментным светодиодным дисплеем, обеспечивая визуальный мониторинг текущих значений температуры в реальном времени.

**Ключевые технические особенности:**

• Аналоговый вход: 1 канал с разрешением 16 бит, поддерживающий термопары типов J, K, T, E, R, S, B, N, C, L и M. Диапазоны температур для каждого типа термопары варьируются от -270°C до +2320°C, обеспечивая гибкость в выборе датчиков в зависимости от специфики применения.
• Частота дискретизации: 10 Гц, что позволяет получать обновлённые данные с интервалом 100 миллисекунд, подходящее для большинства промышленных приложений.
• Цифровой вход: 1 канал с функцией счётчика событий до 50 Гц, что полезно для мониторинга частоты событий или импульсов в системах автоматизации.
• Цифровой выход: 2 канала с открытым коллектором, поддерживающие выходное напряжение от 3,5 до 30 В и максимальный ток нагрузки 30 мА, что позволяет управлять внешними устройствами или сигнализировать о состоянии системы.
• Интерфейс связи: RS-485 с поддержкой протокола DCON, обеспечивающий надёжную и дальнодействующую связь с другими устройствами в сети.
• Питание: Рабочее напряжение от 10 до 30 В постоянного тока, с потреблением 1,5 Вт, что делает устройство энергоэффективным и совместимым с различными источниками питания.
• Защита: Встроенная защита от перенапряжений (±0,5 кВ для линии питания), защита от электростатических разрядов (±2 кВ для каждого канала) и защита от быстрых переходных процессов (±4 кВ для линии питания) обеспечивают надёжную работу в промышленных условиях.
• Условия эксплуатации: Рабочая температура от -25°C до +75°C и влажность от 10% до 95% без конденсации позволяют использовать модуль в различных климатических зонах и производственных средах.

**Области применения и целевая аудитория:**

Модуль I-7011PD идеально подходит для предприятий, требующих точного мониторинга температуры в реальном времени, таких как химическая, фармацевтическая, пищевая промышленность, а также в системах HVAC и автоматизации зданий. Инженеры и технические специалисты, занимающиеся проектированием и обслуживанием систем автоматизации, оценят его функциональность и надёжность.

**Преимущества и совместимость:**

• Интеграция: Модуль легко интегрируется в существующие системы автоматизации благодаря стандартному интерфейсу RS-485 и поддержке протокола DCON, обеспечивая совместимость с широким спектром контроллеров и SCADA-систем.
• Монтаж: Компактные габариты (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах и шкафах управления.
• Надёжность: Встроенные функции защиты и широкий диапазон рабочих температур гарантируют стабильную работу устройства в сложных промышленных условиях.

Модуль ICP DAS I-7011PD представляет собой надёжное и эффективное решение для задач измерения температуры в промышленных системах, обеспечивая высокую точность, гибкость в выборе термопар и удобство эксплуатации. Его интеграция в систему автоматизации повысит эффективность мониторинга и управления технологическими процессами.
