Артикул:
I-7011D CR
Характеристики
Полное наименование:
—

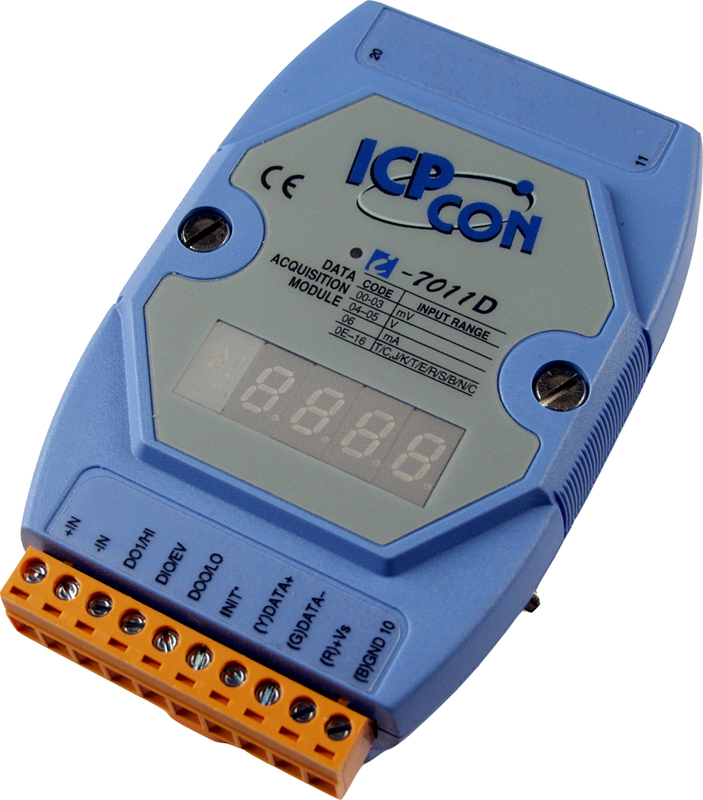

Модуль I-7011D CR Thermocouple Input module with Display
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль I-7011D CR от компании ICP DAS предназначен для точного измерения температурных показателей с помощью различных типов термопар. Оснащенный 7-сегментным светодиодным дисплеем, он обеспечивает удобный мониторинг текущих значений температуры в реальном времени.
**Ключевые технические особенности:**
- Входные сигналы: поддержка термопар типов J, K, T, E, R, S, B, N и C, а также входных сигналов напряжения и тока.
- Разрешение и точность: 16-битное разрешение с точностью измерений ±0,05% гарантирует высокую достоверность получаемых данных.
- Частота дискретизации: 10 Гц, что обеспечивает своевременное обновление показаний.
- Интерфейс связи: RS-485 с поддержкой протокола DCON, обеспечивающий надежную передачу данных на расстоянии.
- Питание: диапазон входного напряжения от 10 до 30 В постоянного тока и потребляемая мощность 1,5 Вт.
- Защита: изоляция между полем и логикой 3000 В постоянного тока, защита от перенапряжений и электростатических разрядов (ESD) согласно IEC 61000-4-2.
- Условия эксплуатации: рабочая температура от -25 до +75°C и влажность от 10 до 95% без конденсации.
**Области применения и целевая аудитория:**
Модуль I-7011D CR идеально подходит для промышленных предприятий, требующих точного мониторинга температуры в процессах, где используются термопары различных типов. Это может включать химическую, нефтехимическую, металлургическую и другие отрасли, где необходима надежная передача данных о температуре на значительные расстояния.
**Преимущества и совместимость:**
- Удобство монтажа: пластиковый корпус с возможностью монтажа на DIN-рейку или стену.
- Индикация: наличие 7-сегментного светодиодного дисплея позволяет оперативно отслеживать текущие показания температуры.
- Совместимость: поддержка протокола DCON обеспечивает интеграцию с различными системами автоматизации и SCADA.
- Защищенность: высокая степень защиты от перенапряжений и электростатических разрядов повышает надежность работы устройства в сложных промышленных условиях.
Модуль I-7011D CR от ICP DAS представляет собой надежное и эффективное решение для мониторинга температурных показателей в промышленных приложениях, обеспечивая высокую точность измерений и удобство эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Частота дискретизации | 10 Гц (общая) |
| Потребление тока | 1.5 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Сухой контакт |
| Защита от перенапряжения | ±30 В пост. ±0.5 кВ для линии питания ±5 В пост. |
| Входное сопротивление | 3 кОм >400 кОм |
| Количество каналов дискретного ввода | 1 |
| Напряжение в закрытом состоянии | Открытый |
| Тип подключения каналов дискретного ввода | Source |
| Напряжение в открытом состоянии | Замкнут на GND |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| 7-сегментный светодиодный дисплей | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±2 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружения обрыва термопары | Есть |
| Тип каналов аналогового ввода | Дифференциальные |
| Общая защита от перенапряжения | ±5 В пост.тока |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C |
| Тип входного датчика | Термопара |
| Количество каналов АЦП | 1 |
| Диапазон входных сигналов по току | ±20 мА Требуется внешний резистор 125 Ом |
| Диапазон входных сигналов по напряжению | ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип подключения каналов дискретного вывода | Sink |
| Установка безопасного значения | Есть |
| Напряжение нагрузки | +3.5 ~ +30 В пост. |
| Количество каналов дискретного вывода | 2 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 30 мА |
| Установка значения при подаче питания | Есть |
| Максимальная частота входного сигнала | 50 Гц |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод Дискретный ввод Дискретный вывод |
