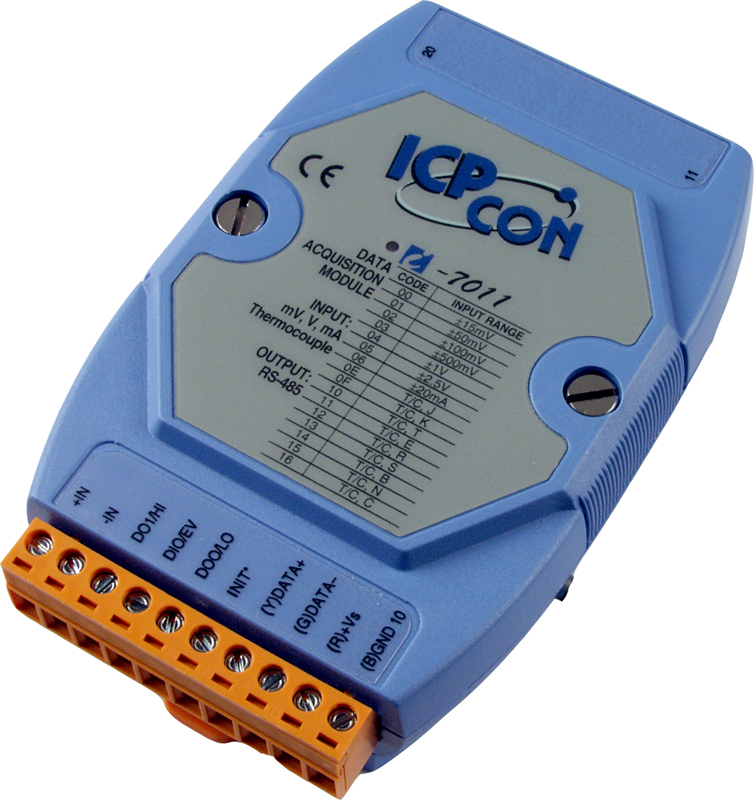

Модуль ввода-вывода I-7011 CR от компании ICP DAS предназначен для интеграции в системы автоматизации, требующие точного измерения температурных параметров с использованием термопар. Устройство обеспечивает надежный и эффективный сбор данных, соответствуя высоким стандартам промышленного применения.
**Ключевые технические особенности:**
- Аналоговый вход: 1 канал с 16-битным разрешением, поддерживающий термопары типов J, K, T, E, R, S, B, N и C. Диапазоны измерения температур варьируются от -270°C до +2320°C в зависимости от типа термопары.
- Частота дискретизации: 10 Гц, обеспечивающая стабильный сбор данных в реальном времени.
- Цифровой вход: 1 канал с сухим контактом, функционирующий как 50 Гц событийный счетчик, с максимальной частотой входного сигнала 50 Гц и минимальной шириной импульса 1 мс.
- Цифровой выход: 2 канала с открытым коллектором, поддерживающие выходное напряжение от 3,5 до 30 В и максимальный ток нагрузки 30 мА на канал.
- Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с.
- Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока, с потреблением 0,9 Вт.
- Защита: Встроенный сторожевой таймер, защита от неверной полярности, изоляция каналов внутренней логики на 3000 В постоянного тока, защита от перенапряжения ±30 В постоянного тока, защита от электростатического разряда (ESD) ±2 кВ для каждого канала и защита от импульсных помех (EFT) ±4 кВ для линии питания.
- Условия эксплуатации: Рабочая температура от -25°C до +75°C, температура хранения от -40°C до +85°C, влажность от 10% до 95% без конденсации.
- Габаритные размеры: 123 x 72 x 35 мм, монтаж на DIN-рейку или стену.
**Области применения и целевая аудитория:**
Модуль I-7011 CR идеально подходит для использования в промышленных системах автоматизации, где требуется точный мониторинг температурных параметров. Он может быть интегрирован в системы управления технологическими процессами, системы мониторинга и управления энергопотреблением, а также в системы безопасности, где необходима обработка сигналов с термопар. Целевая аудитория включает инженеров, занимающихся проектированием и обслуживанием автоматизированных систем, а также компании, специализирующиеся на разработке и внедрении решений в области промышленной автоматизации.
**Преимущества и совместимость:**
- Высокая точность измерений: 16-битное разрешение и поддержка различных типов термопар обеспечивают точные и надежные данные о температуре.
- Гибкость подключения: Возможность подключения к различным типам термопар расширяет область применения модуля.
- Надежность: Встроенные функции защиты и сторожевой таймер повышают устойчивость устройства к внешним воздействиям и обеспечивают его долговечность в эксплуатации.
- Универсальность монтажа: Компактные размеры и варианты монтажа на DIN-рейку или стену позволяют интегрировать модуль в различные типы шкафов и панелей управления.
- Совместимость: Интерфейс RS-485 и поддержка протокола DCON обеспечивают легкую интеграцию с другими устройствами и системами, использующими этот стандарт.
Модуль I-7011 CR от ICP DAS представляет собой надежное и высокоточное решение для сбора и обработки данных с термопар в промышленных приложениях, обеспечивая гибкость, надежность и совместимость с современными системами автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Частота дискретизации | 10 Гц (общая) |
| Потребление тока | 0.9 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Сухой контакт |
| Защита от перенапряжения | ±30 В пост. ±0.5 кВ для линии питания ±5 В пост. |
| Входное сопротивление | 3 кОм >400 кОм |
| Количество каналов дискретного ввода | 1 |
| Напряжение в закрытом состоянии | Открытый |
| Тип подключения каналов дискретного ввода | Source |
| Напряжение в открытом состоянии | Замкнут на GND |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±2 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружения обрыва термопары | Есть |
| Тип каналов аналогового ввода | Дифференциальные |
| Общая защита от перенапряжения | ±5 В пост.тока |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C |
| Тип входного датчика | Термопара |
| Количество каналов АЦП | 1 |
| Диапазон входных сигналов по току | ±20 мА Требуется внешний резистор 125 Ом |
| Диапазон входных сигналов по напряжению | ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип подключения каналов дискретного вывода | Sink |
| Установка безопасного значения | Есть |
| Напряжение нагрузки | +3.5 ~ +30 В пост. |
| Количество каналов дискретного вывода | 2 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 30 мА |
| Установка значения при подаче питания | Есть |
| Максимальная частота входного сигнала | 50 Гц |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод Дискретный ввод Дискретный вывод |
