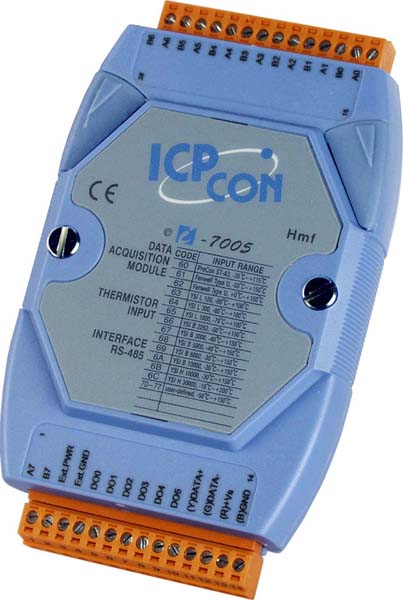

Модуль I-7005 CR 8-channel Thermistor Input and 6-channel Alarm Output Module

Модуль I-7005 CR от ICP DAS предназначен для измерения температуры с помощью термисторов и оснащён шестью цифровыми выходами для сигнализации. Он обеспечивает высокую точность измерений и надёжную защиту, что делает его идеальным решением для промышленных приложений, требующих мониторинга температуры и управления сигналами тревоги.

**Ключевые технические особенности:**

• Входы: 8 дифференциальных каналов для термисторов с индивидуальной настройкой каждого канала. Поддерживаются различные типы термисторов, включая Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000 и пользовательские типы.
• Разрешение и точность: 16-битное разрешение АЦП с точностью ±0,1% от полного диапазона. Температурный дрейф нуля составляет ±20 мкВ/°C, а дрейф шкалы — ±25 ppm/°C.
• Скорость дискретизации: 8 выборок в секунду для всех каналов.
• Защита: Защита от перенапряжения до 120 В постоянного тока для входов термисторов, а также защита от короткого замыкания и перегрузки (1,4 А) для цифровых выходов.
• Цифровые выходы: 6 каналов с открытым коллектором (NPN), поддерживающих напряжение нагрузки от +3,5 до +50 В постоянного тока и максимальный ток нагрузки 650 мА на канал.
• Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с.
• Питание: Рабочее напряжение от +10 до +30 В постоянного тока, потребляемая мощность — 1,3 Вт.
• Габариты: 123 мм в длину, 72 мм в ширину и 35 мм в высоту, монтаж на DIN-рейку.
• Рабочие условия: Температура эксплуатации от -25 до +75°C, температура хранения от -40 до +85°C, влажность от 10 до 95% без конденсации.

**Области применения и целевая аудитория:**

Модуль I-7005 CR предназначен для использования в различных промышленных сферах, включая автоматизацию зданий, автоматизацию производственных процессов, автоматизацию машин, удалённое обслуживание, диагностику и испытательное оборудование. Он обеспечивает надёжный мониторинг температуры и управление сигналами тревоги, что делает его ценным инструментом для инженеров и технических специалистов, занимающихся проектированием и обслуживанием промышленных систем.

**Преимущества и совместимость:**

• Индивидуальная настройка каналов: Каждый из восьми входных каналов может быть настроен для работы с различными типами термисторов, включая пользовательские, что обеспечивает гибкость в применении.
• Надёжная защита: Модуль оснащён защитой от перенапряжения, короткого замыкания и перегрузки, что повышает его надёжность в эксплуатации.
• Широкий диапазон рабочих температур: Способен работать в условиях экстремальных температур от -25 до +75°C, что расширяет области его применения.
• Совместимость с промышленными протоколами: Поддержка протокола DCON и интерфейса RS-485 обеспечивает лёгкую интеграцию с существующими промышленными системами.

Модуль I-7005 CR от ICP DAS представляет собой надёжное и гибкое решение для мониторинга температуры и управления сигналами тревоги в промышленных приложениях, обеспечивая высокую точность измерений и защиту в различных эксплуатационных условиях.
