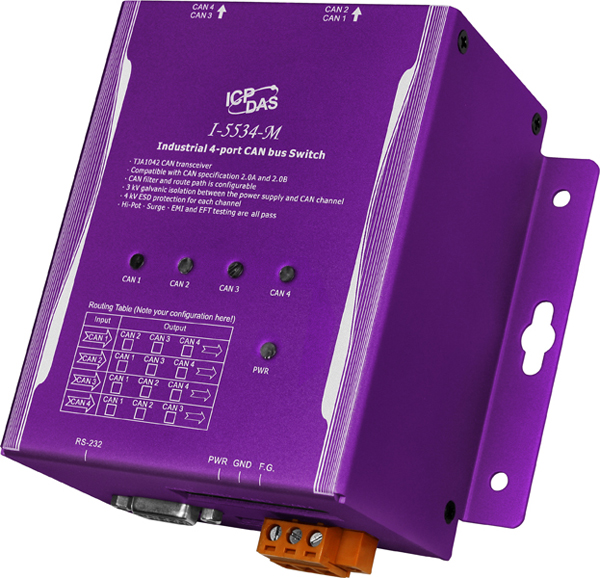

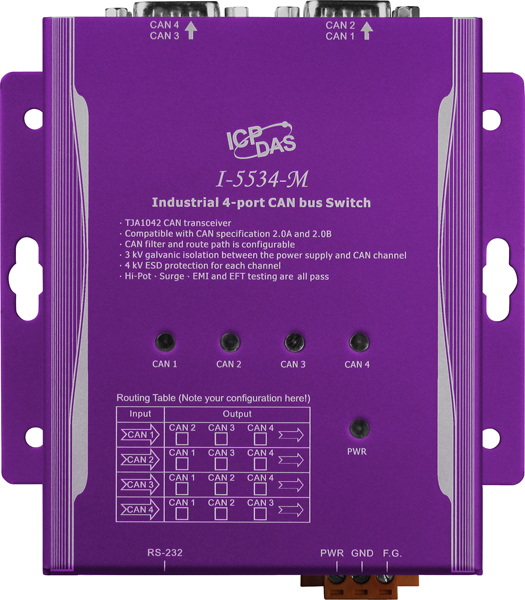

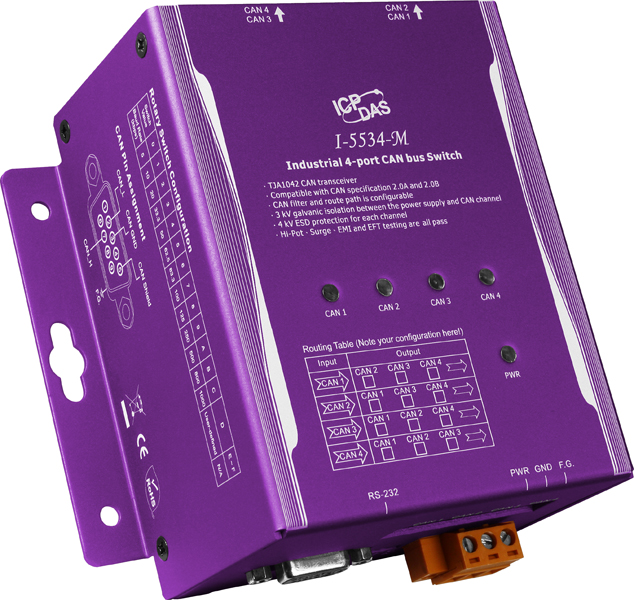

Коммутатор I-5534-M от ICP DAS представляет собой промышленное устройство с четырьмя портами CAN, предназначенное для расширения и интеграции CAN-сетей в различных промышленных приложениях. Его металлический корпус обеспечивает надежную защиту компонентов, а компактные габариты (116,5 x 127 x 61,3 мм) позволяют эффективно использовать пространство в распределительных щитах и шкафах управления.

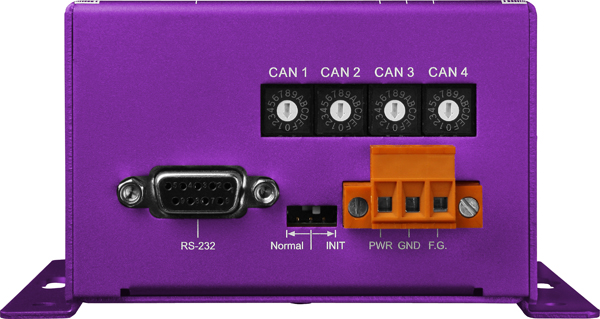

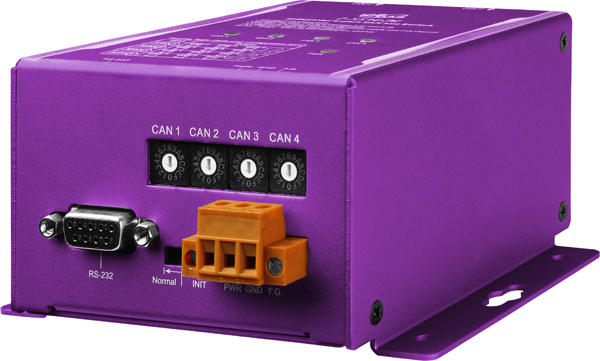

Устройство поддерживает стандарты ISO 11898-2 CAN 2.0A/B и обеспечивает скорость передачи данных от 5 Кбит/с до 1 Мбит/с. Каждый порт оснащен разъемом DB9 'папа' и может быть настроен с помощью джампера на терминальный резистор 120 Ом, что способствует оптимизации сигналов в сети. Для настройки модуля предусмотрен порт COM1 с интерфейсом RS-232.
Коммутатор I-5534-M функционирует при рабочем напряжении от 10 до 30 В постоянного тока и потребляет 1,5 Вт. Устройство способно работать в широком диапазоне температур от -25 до +75°C и сохраняет работоспособность при температуре хранения от -30 до +80°C. Рабочая влажность составляет от 10 до 90% без образования конденсата. Для защиты от перенапряжений предусмотрена изоляция: 3 кВ для DC-DC и 2,5 кВ для оптопары. Светодиодные индикаторы отображают статус CAN и питание, обеспечивая визуальный контроль за состоянием устройства.
Основные области применения I-5534-M включают:
- Интеграция различных подсетей CAN с различными скоростями передачи данных;
- Реализация топологий сети с центральным или древовидным расположением;
- Удлинение расстояний передачи сигналов в сети CAN;
- Обеспечение надежной и стабильной работы в промышленных условиях с повышенными требованиями к защите от внешних воздействий.
Преимущества использования I-5534-M включают:
- Гибкость в проектировании сети: возможность создания сложных топологий и интеграции различных подсетей;
- Надежность: металлический корпус и защита от перенапряжений обеспечивают долговечность устройства;
- Удобство настройки: наличие джампера для выбора терминального резистора и светодиодные индикаторы для мониторинга состояния;
- Широкий диапазон рабочих условий: устойчивость к экстремальным температурам и влажности позволяет использовать устройство в различных климатических зонах.
I-5534-M совместим с различными устройствами и компонентами, поддерживающими стандарты CAN 2.0A/B, что делает его универсальным решением для расширения и оптимизации существующих CAN-сетей в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 116.5 x 127 x 61.3 |
| Потребление тока | 1.5 Вт |
| COM1 | RS-232 (только для настройки модуля) |
| Изоляция | 3 кВ для DC-DC, 2.5 кВ для оптопары |
| Количество портов CAN | 4 |
| Светодиодные индикаторы | Статус CAN, Питание |
| Материал корпуса | Металл |
| Монтаж | настенный |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Температура хранения, °C | -30 ~ +80 |
| Защита от перенапряжения | 1 кВ |
| Тип разъема | Клемма |
| Тип устройства | Коммутатор |
| Серия устройства | I-5500 |

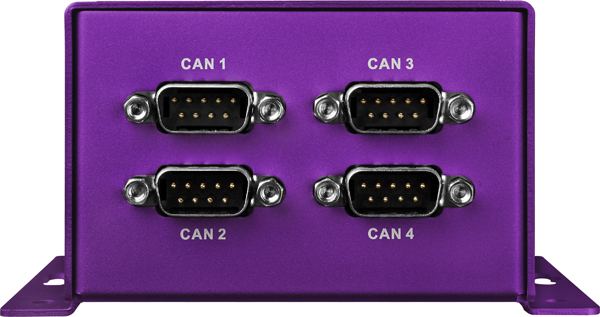

| Разъем порта CAN | DB9 'папа' |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Скорость передачи данных | 5 Кбит/с ~ 1 Мбит/с |
| Спецификация шины CAN | ISO 11898-2 CAN 2.0A/B |
| Приемопередатчик CAN | NXP TJA1042 |

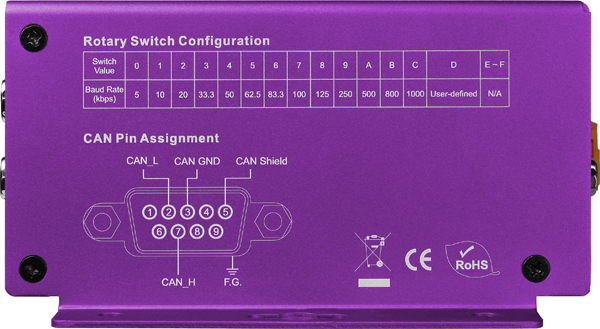

| Передаваемые сигналы | CAN_H CAN_L CAN_GND CAN_SHLD |
| Часы реального времени | Нет |
| Сторожевой таймер | Есть |
