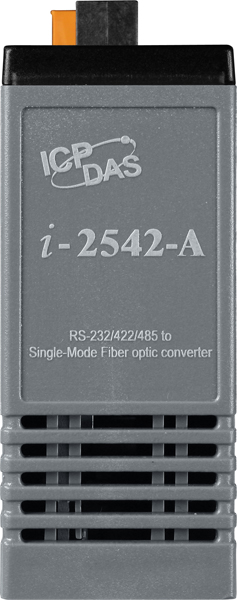

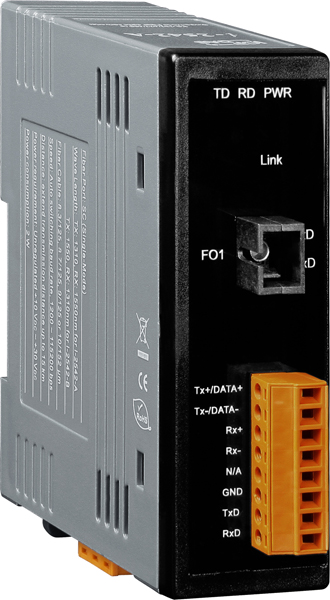

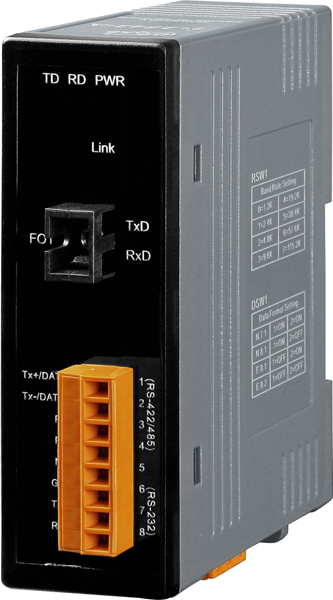

Преобразователь I-2542-A CR от компании ICP DAS предназначен для преобразования электрических сигналов интерфейсов RS-232, RS-422 и RS-485 в оптические сигналы для передачи по одномодовому оптоволокну на расстояния до 15 км. Это решение обеспечивает надежную и высокоскоростную передачу данных в промышленных условиях, где необходимо минимизировать влияние электромагнитных помех и достичь больших расстояний связи, что недоступно для стандартных электрических интерфейсов.
Ключевые технические особенности устройства включают:
- Интерфейсы передачи данных: поддержка RS-232, RS-422 и RS-485. Важно отметить, что одновременно могут использоваться только один из этих интерфейсов.
- Скорость передачи данных: диапазон от 1200 до 115200 бит/с, что обеспечивает гибкость в настройке системы под конкретные требования.
- Оптоволоконный интерфейс: одномодовое оптоволокно с разъемом SC, поддерживающее типы кабелей 8.3/125 мкм, 8.7/125 мкм, 9/125 мкм и 10/125 мкм. Дальность передачи по оптоволокну достигает 15 км.
- Электропитание: рабочее напряжение от 10 до 30 В постоянного тока с потреблением 2 Вт, что позволяет интегрировать устройство в различные системы с учетом доступных источников питания.
- Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность от 10 до 90% без образования конденсата, что делает устройство пригодным для использования в различных климатических условиях.
- Защита: наличие защиты от электростатических разрядов (ESD) по стандарту IEC 61000-4-2 повышает надежность работы устройства в промышленных средах.
- Конструктивные особенности: пластиковый корпус с габаритами 33 x 89 x 107 мм и возможность монтажа на DIN-рейку, что упрощает установку и интеграцию в существующие системы.
Области применения преобразователя I-2542-A CR включают системы автоматизации, диспетчеризации и телеметрии, расположенные на удаленных объектах, где требуется надежная передача данных на большие расстояния. Устройство идеально подходит для интеграции в промышленные сети, где необходимо обеспечить устойчивую связь между различными компонентами системы, несмотря на возможные электромагнитные помехи и другие внешние воздействия.
Преимущества использования I-2542-A CR заключаются в:
- Устойчивости к электромагнитным помехам: оптоволоконная передача данных обеспечивает защиту от EMI/RFI, что повышает надежность системы.
- Гибкости в выборе интерфейса: возможность выбора между RS-232, RS-422 и RS-485 позволяет адаптировать устройство под конкретные требования системы.
- Простоте монтажа: компактные размеры и возможность установки на DIN-рейку упрощают процесс интеграции в существующие системы.
Для полноценной работы преобразователь I-2542-A CR необходимо использовать в паре с соответствующим приемным устройством, таким как I-2542-B CR, что обеспечивает двустороннюю передачу данных по одномодовому оптоволокну. Это решение позволяет эффективно расширять возможности промышленных сетей, обеспечивая надежную и высокоскоростную связь на значительные расстояния.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 33 x 89 x 107 |
| Потребление тока | 2 Вт |
| Количество используемых волокон | 1 |
| Количество оптических портов | 1 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |

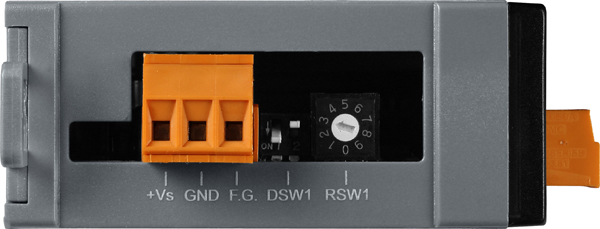

| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Температура хранения, °C | -30 ~ +75 |
| Тип оптоволоконного кабеля | 9/125 мкм 10/125 мкм 8.3/125 мкм 8.7/125 мкм |
| Длина волны по оптоволокну, нм | Tx: 1310 нм Rx: 1550 нм |
| Дальность передачи по оптоволокну | до 15 км |
| Разъем | SC |
| Тип интерфейса | Одномодовое оптоволокно |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |

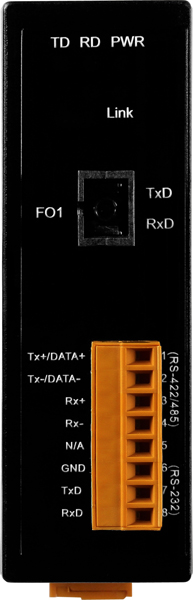

| Передаваемые сигналы | RS-232: Tx, Rx, GND RS-422: TxD+, TxD-, RxD+, RxD- RS-485: Data+, Data- Интерфейсы RS-232, RS-422 и RS-485 не могут использоваться одновременно |
| Разъем последовательного порта | Клемма |
| Защита ESD (IEC 61000-4-2) | Есть |
| Разъем оптического порта | SC |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Тип оптики | Одномодовая |
| Серия устройства | I-2500 |
