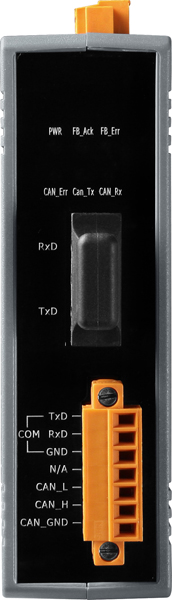

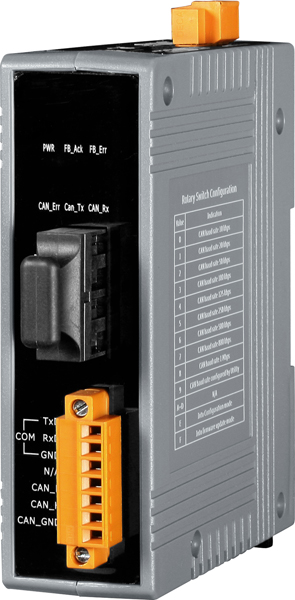

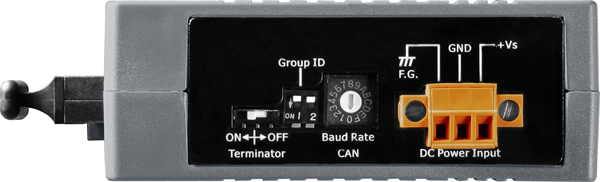

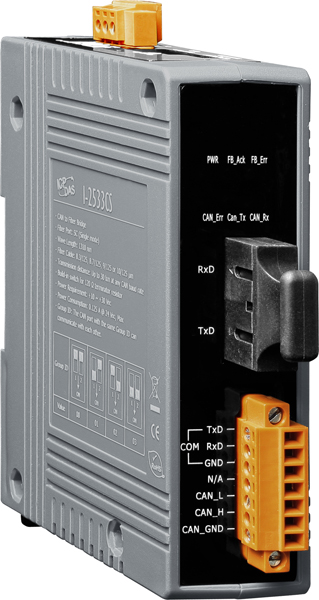

Преобразователь I-2533CS CR от компании ICP DAS предназначен для преобразования сигналов CAN в одномодовое оптоволокно, обеспечивая надежную и высокоскоростную передачу данных на расстояния до 30 км. Это устройство идеально подходит для расширения диапазона применения систем управления и мониторинга, где стандартные проводные соединения не могут обеспечить необходимую дальность связи.
Ключевые технические особенности:
- Интерфейс CAN: один порт, поддерживающий стандарты ISO 11898-2, CAN 2.0A и CAN 2.0B, с приемопередатчиком NXP TJA1042.
- Скорость передачи данных: от 10 Кбит/с до 1 Мбит/с, что позволяет гибко настраивать систему под конкретные требования.
- Оптоволоконный интерфейс: одномодовое оптоволокно с разъемом SC, поддерживающее типы кабелей 8.3/125 мкм, 8.7/125 мкм, 9/125 мкм и 10/125 мкм.
- Дальность передачи по оптоволокну: до 30 км при длине волны 1310 нм, обеспечивая стабильную связь на больших расстояниях.
- Электропитание: рабочее напряжение 10–30 В постоянного тока, с защитой от неверной полярности и потреблением тока 0.125 А при 24 В.
- Условия эксплуатации: рабочая температура от –25 до +75 °C и влажность от 10% до 90% без конденсации, что делает устройство пригодным для использования в различных климатических условиях.
- Габариты и монтаж: компактные размеры 33 x 126 x 101 мм и возможность монтажа на DIN-рейку облегчают интеграцию в существующие системы.
Преобразователь I-2533CS CR находит применение в различных отраслях промышленности, включая автоматизацию производственных процессов, системы управления зданием, транспортные системы и другие области, где требуется передача данных CAN на большие расстояния с использованием оптоволоконных линий связи. Его использование позволяет повысить надежность и скорость передачи данных, а также снизить влияние электромагнитных помех, характерных для длинных медных кабелей.
Преимущества и совместимость:
- Гальваническая изоляция: 2500 В между портом CAN и оптоволоконным интерфейсом, обеспечивая защиту от электрических помех и повышая надежность системы.
- Защита от перенапряжения: присутствует, что увеличивает устойчивость устройства к внешним электрическим воздействиям.
- Совместимость: поддержка стандартов ISO 11898-2, CAN 2.0A и CAN 2.0B, что обеспечивает интеграцию с широким спектром существующих устройств и систем, использующих шину CAN.
- Гибкость настройки: возможность выбора скорости передачи данных и конфигурации фильтра сообщений позволяет адаптировать устройство под специфические требования различных приложений.
Преобразователь I-2533CS CR является надежным и эффективным решением для расширения возможностей систем на базе CAN, обеспечивая высокоскоростную и дальнодействующую передачу данных через оптоволоконные каналы связи.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Изоляция | 2500 В |
| Количество портов CAN | 1 |
| Потребление тока | 0.125 А при 24 В пост. |
| Мощность оптического передатчика, дБм | -8 |
| Чувствительность оптического приемника, дБм | -34 |
| Допустимые потери в канале связи, дБм | 19 |
| Насыщение приемника, дБм | -5 |
| Количество оптических портов | 1 |
| Количество используемых волокон | 2 |
| COM1 | RS-232 (только для настройки модуля) |
| Габаритные размеры, мм | 33 x 126 x 101 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Температура хранения, °C | -30 ~ +80 |
| Тип оптоволоконного кабеля | 9/125 мкм 10/125 мкм 8.3/125 мкм 8.7/125 мкм |
| Длина волны по оптоволокну, нм | 1310 |
| Дальность передачи по оптоволокну | до 30 км |
| Разъем | SC Клемма |
| Тип интерфейса | Одномодовое оптоволокно |
| Защита от перенапряжения | Есть |
| Тип устройства | Преобразователь интерфейсов |
| Серия устройства | I-2500 |
| Разъем порта CAN | Клемма |
| Терминальный резистор | 120 Ом |
| Скорость передачи данных | 10 Кбит/с ~ 1 Мбит/с |
| Спецификация шины CAN | ISO 11898-2 CAN 2.0A/B |
| Приемопередатчик CAN | NXP TJA1042 |
| Передаваемые сигналы | CAN_H CAN_L CAN_GND |
| Тип последовательных портов | RS-232 (консольный порт) |
