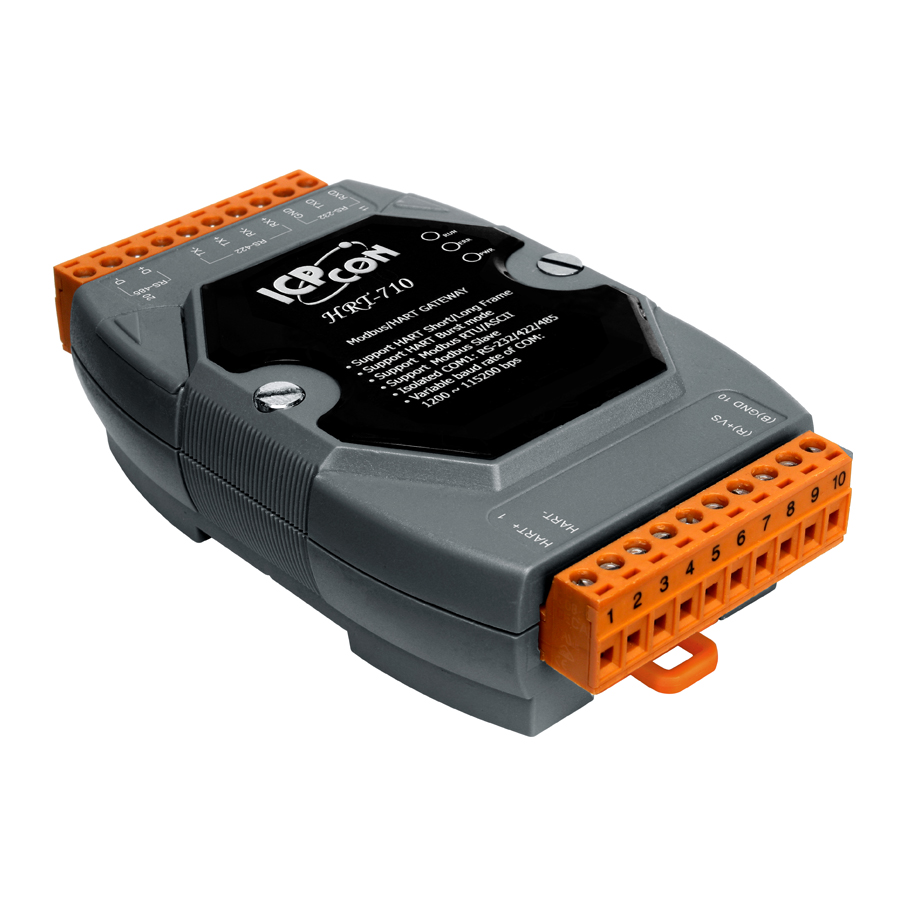

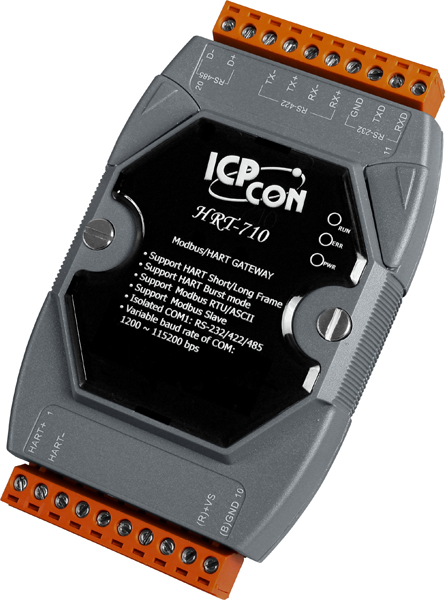

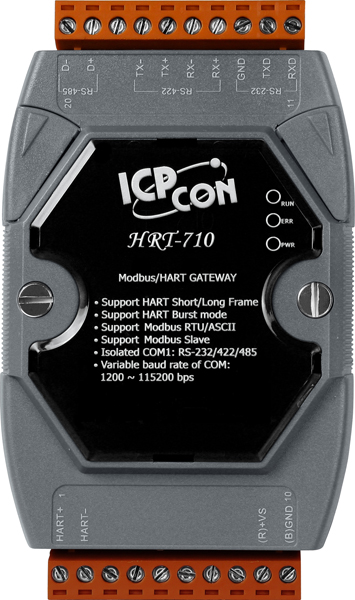

Преобразователь HRT-710 CR от компании ICP DAS предназначен для интеграции устройств, поддерживающих протокол HART, в сети Modbus RTU и ASCII. Это устройство обеспечивает двустороннюю связь между Modbus-мастерами и HART-устройствами, такими как датчики и исполнительные механизмы, позволяя централизованно управлять и мониторить оборудование.
Ключевые технические особенности HRT-710 CR включают:
- Поддержка протоколов: Modbus RTU и ASCII в режиме Modbus Slave, HART в режиме HART Master.
- Интерфейсы связи: Один изолированный последовательный порт, поддерживающий RS-232, RS-422 и RS-485, с возможностью выбора скорости передачи данных от 1200 до 115200 бит/с.
- Интерфейс HART: Один канал с клеммами под винт, поддерживающий двухпроводное и четырехпроводное подключение, топологию точка-точка и MultiDrop, а также работу с до 15 HART-устройствами.
- Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока, потребление тока 1 Вт.
- Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -30 до +85°C, влажность от 5 до 95% без конденсации.

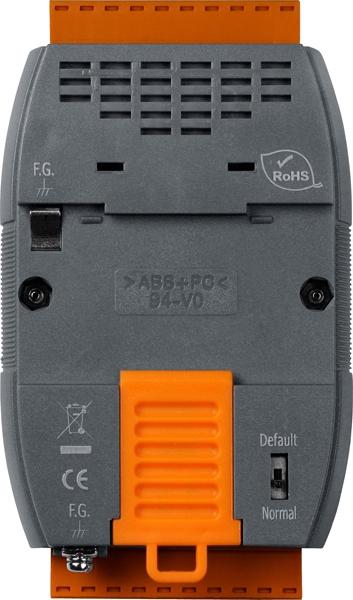

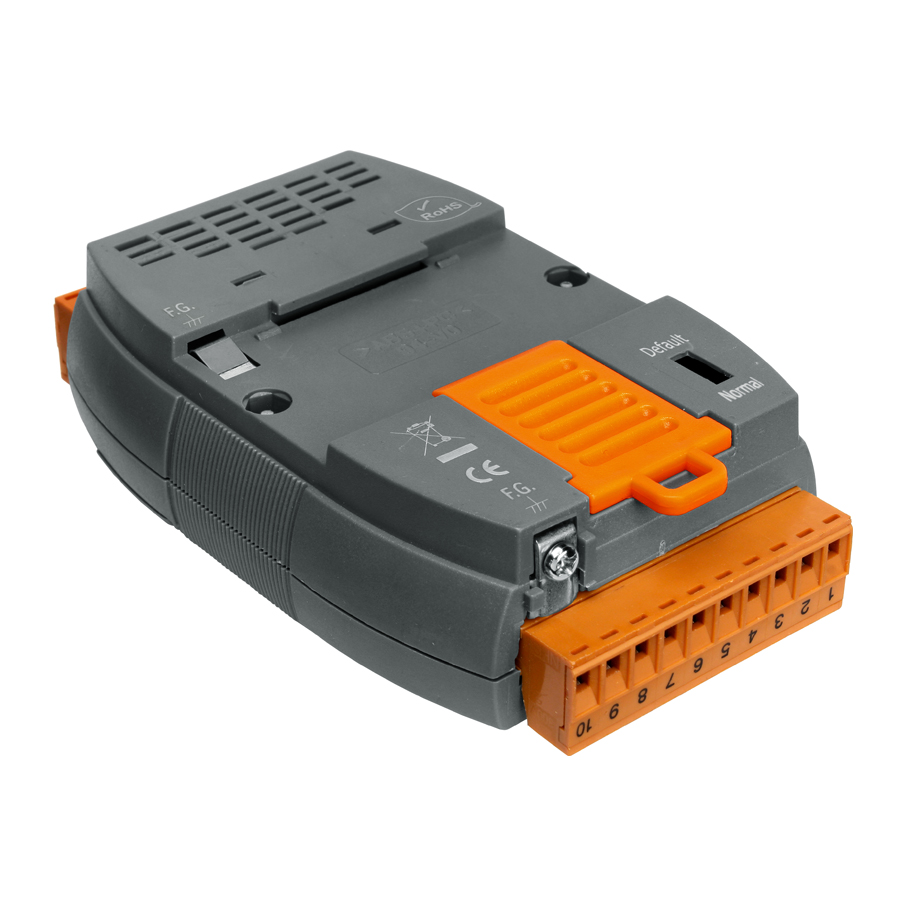

- Конструктивные особенности: Компактные габариты 72 x 35 x 121 мм, пластиковый корпус, монтаж на DIN-рейку, настольный или настенный монтаж (опционально).
HRT-710 CR находит применение в различных отраслях промышленности, включая автоматизацию процессов, нефтехимию, энергетику и водоснабжение. Он позволяет интегрировать устройства HART в существующие сети Modbus, обеспечивая централизованное управление и мониторинг. Например, в системах SCADA можно получать данные с HART-устройств, отображать их на HMI и выполнять анализ в реальном времени.
Преимущества HRT-710 CR включают:
- Гибкость подключения: Возможность работы с различными типами последовательных портов и поддержка нескольких топологий подключения HART-устройств.
- Надежность: Встроенный сторожевой таймер и индикаторы состояния (PWD, ERR, RUN) для мониторинга работы устройства.
- Удобство монтажа: Компактные размеры и различные варианты монтажа, включая DIN-рейку и настольный/настенный монтаж.
- Широкий диапазон рабочих температур: Способность работать в условиях от -25 до +75°C, что делает устройство подходящим для использования в различных климатических зонах.
HRT-710 CR совместим с различными HART-устройствами, обеспечивая их интеграцию в сети Modbus. Это позволяет расширить функциональность существующих систем автоматизации и повысить эффективность управления промышленным оборудованием.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 35 x 121 |
| Потребление тока | 1 Вт |
| COM 1 | RS-232(3 wires)/RS-422/RS-485 |
| Количество каналов | 1 |
| Вес нетто, кг | 0.16 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Разъем последовательного порта | Клемма |
| Тип последовательных портов | RS-232/422/485 |
| Скорость передачи данных, бит/с | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Интерфейс HART | Клеммы под винт |
| Устройства HART | Двухпроводное или четырехпроводное подключение |
| Топология | Точка-точка или MultiDrop |
| Данные | Только дискретные данные |
| Тип фрейма | Длинный или короткий |
| Макс. кол-во устройств | 15 |
| Резистор петли | 250 Ом, выбирается джампером |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII HART |
| Серия устройства | HRT серия |
