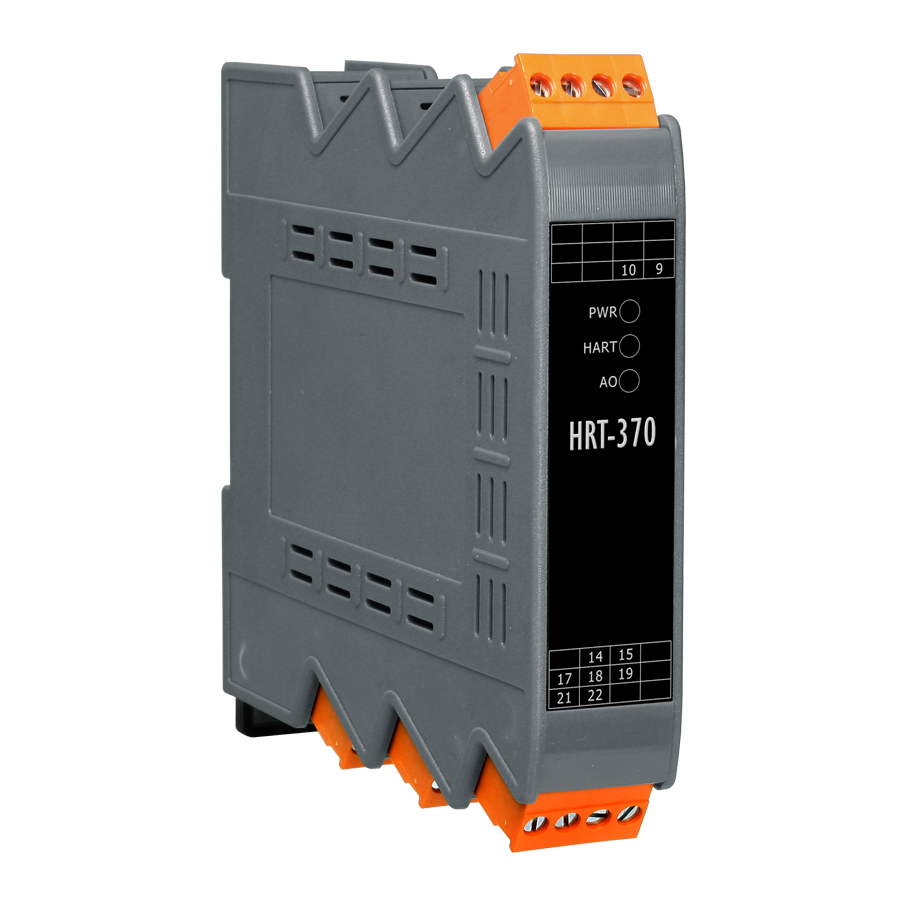

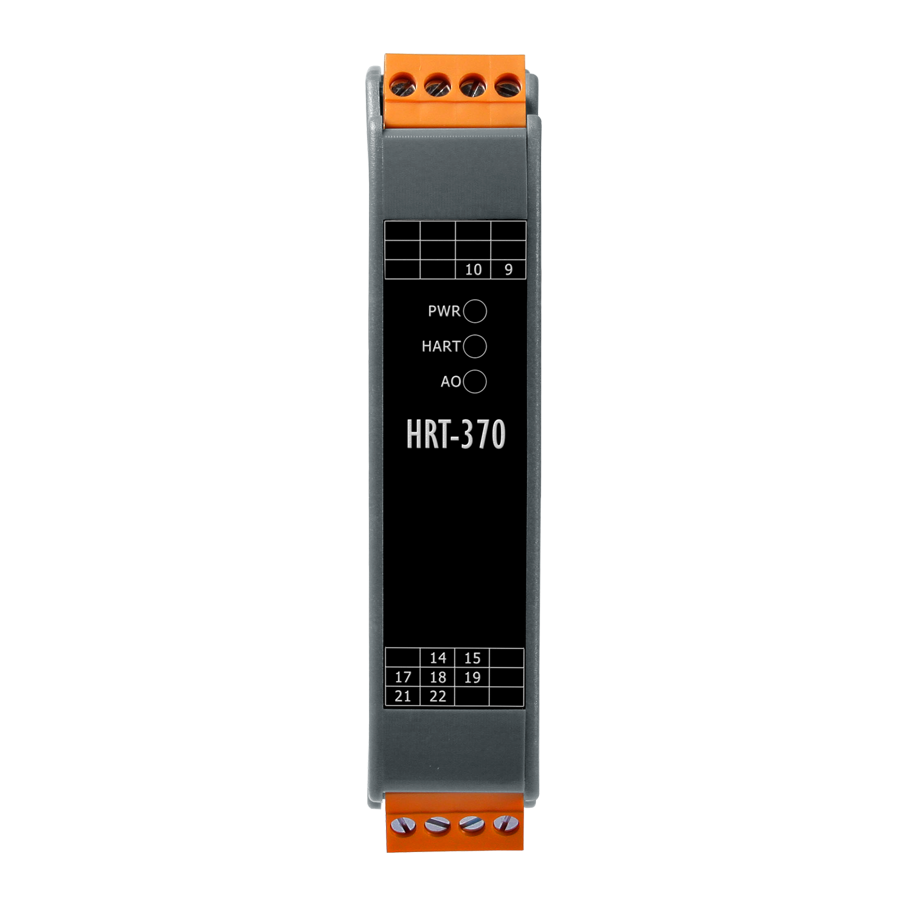

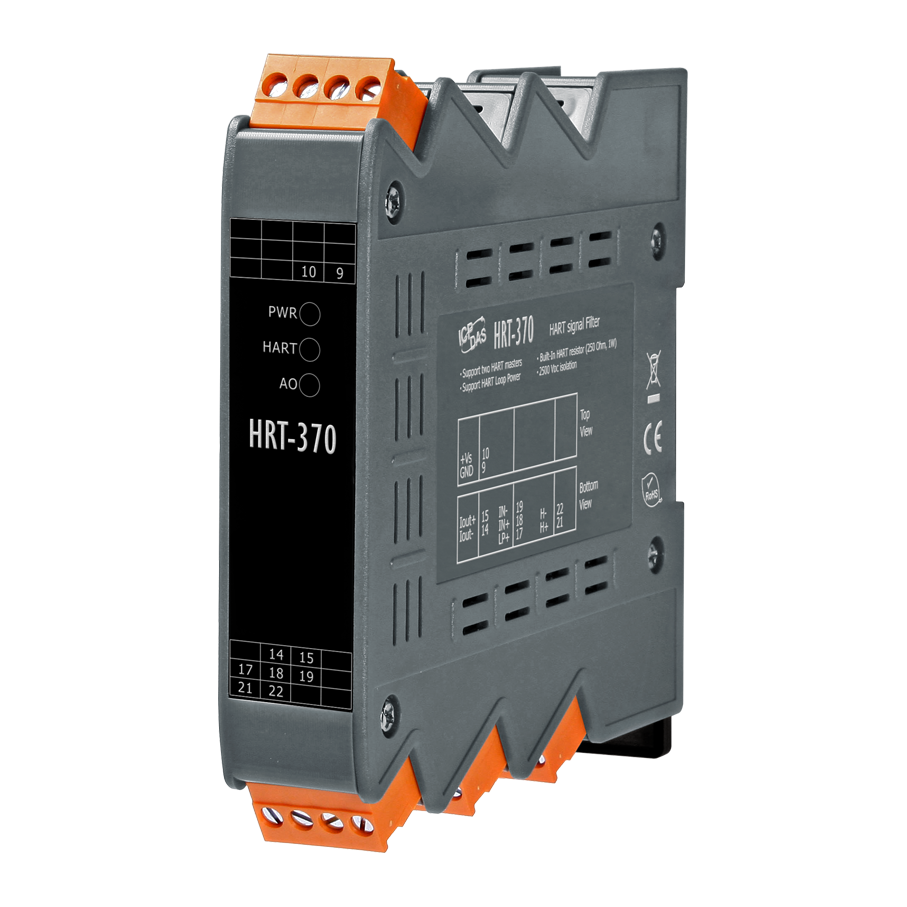

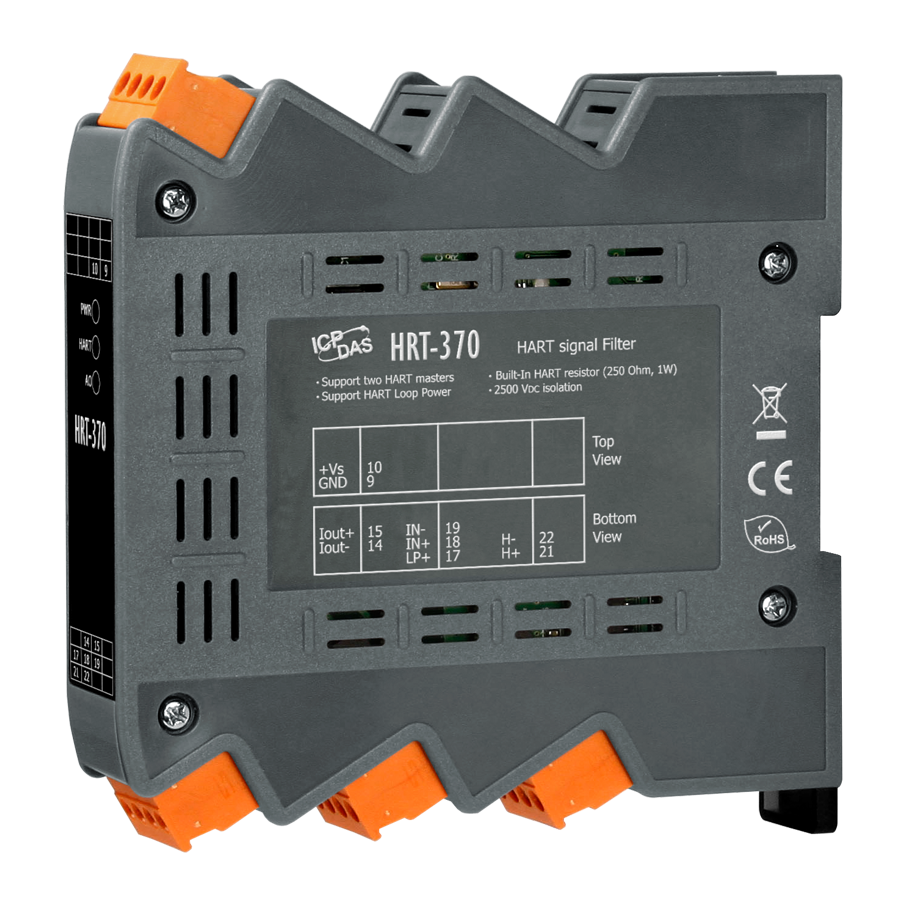

Преобразователь HRT-370 от ICP DAS предназначен для фильтрации HART-сигналов, обеспечивая одновременную передачу как аналогового, так и цифрового сигналов без взаимных помех. Это устройство особенно полезно в системах автоматизации, где требуется точный сбор и обработка данных с полевых приборов, поддерживающих протокол HART.
Ключевые технические особенности HRT-370 включают:
- Два канала передачи: один для оригинального HART-сигнала и второй для чистого аналогового сигнала после фильтрации.
- Поддержка режимов HART: Burst и Point-to-Point, что расширяет возможности интеграции с различными устройствами.
- Питание петли: модуль обеспечивает +30 В для питания подключенных HART-устройств, упрощая схему подключения.
- Защита от перенапряжений: 4 кВ ESD защита и изоляция каналов до 2500 В, обеспечивая надежную работу в промышленных условиях.
- Встроенный резистор нагрузки: 250 Ом ±5% (2 Вт), соответствующий стандартам HART.
- Светодиодные индикаторы: PWR, HART и AO для визуального контроля состояния устройства.
Устройство предназначено для использования в промышленных системах автоматизации, где необходимо одновременно собирать и обрабатывать аналоговые и цифровые данные с полевых приборов, поддерживающих протокол HART. Это может включать системы мониторинга и управления технологическими процессами, системы сбора данных с датчиков и исполнительных механизмов, а также интеграцию с SCADA-системами для централизованного управления.
Преимущества HRT-370 включают:
- Упрощение интеграции: возможность одновременной работы с HART и аналоговыми сигналами без взаимных помех.
- Гибкость подключения: поддержка двух HART-мастеров и различных режимов передачи данных.
- Надежность: защита от перенапряжений и изоляция каналов обеспечивают стабильную работу в сложных промышленных условиях.
- Удобство монтажа: поддержка установки на DIN-рейку и возможность настольного/настенного монтажа.
HRT-370 совместим с различными HART-устройствами, включая двухпроводные и четырехпроводные подключения, что делает его универсальным решением для интеграции в существующие системы автоматизации. Его использование позволяет повысить точность и надежность сбора данных, а также упростить процесс интеграции различных типов сигналов в единую систему управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 35 x 121 |
| Количество каналов | 1 |
| Температурный дрейф нуля | ± 0.1% FSR (25℃)/ ± 0.5% FSR (-30/+80℃) |
| Температурный дрейф шкалы | ± 0.1% FSR (25℃)/ ± 0.5% FSR (-30/+80℃) |
| Светодиодные индикаторы | PWR, HART, AO |
| Потребление тока | 1.5 Вт |
| Напряжение изоляции | 2500 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Разъем | Клемма |
| Устройства HART | Двухпроводное или четырехпроводное подключение |
| Питание петли | Есть, +30 В |
| Входное сопротивление | 250 Ом ±5% (2 Вт) |
| 4 кВ ESD | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII HART |
| Серия устройства | HRT серия |
| Время установки значения ЦАП | 40 мс |
| Изоляция каналов | 2500 В пост. |
| Диапазон выходных сигналов по току | 4 ~ 20 мА |
