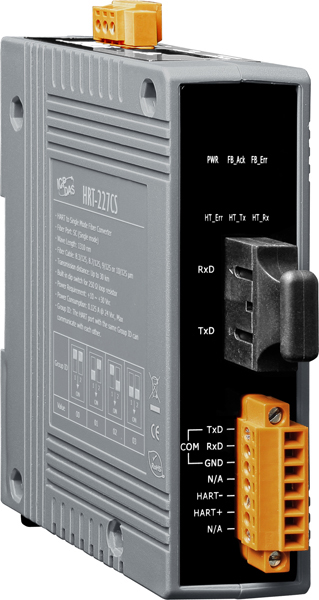

Преобразователь HRT-227CS от ICP DAS предназначен для расширения дистанции передачи сигналов HART посредством одномодового оптоволокна. Это устройство обеспечивает надежную и эффективную связь в промышленных сетях, где требуется передача данных на большие расстояния с высокой помехозащищенностью.
Ключевые технические особенности HRT-227CS включают:
- Поддержка различных режимов HART: Short/Long frame, Burst mode, point-to-point и multi-drop, что обеспечивает гибкость в настройке системы.
- Возможность подключения до 15 устройств HART slave: Это позволяет интегрировать множество устройств в единую сеть.
- Два HART master устройства: Возможность использования двух HART master устройств на одном канале повышает гибкость системы.
- Дистанция передачи до 30 км: Благодаря использованию одномодового оптоволокна достигается значительное увеличение расстояния передачи данных.
- Выборочный 250 Ом петлевой резистор: Настройка осуществляется с помощью DIP-переключателя, что упрощает конфигурацию устройства.
- Защита от электростатического разряда (ESD): Уровень защиты составляет 4 кВ, что повышает надежность работы устройства в промышленных условиях.
- Встроенный сторожевой таймер (Watchdog): Обеспечивает автоматический перезапуск устройства в случае сбоев, повышая его надежность.
- Интерфейс RS-232: Для конфигурации используется COM-порт с параметрами 1200 бит/с, нечётный контроль, 8 бит данных и 1 стоп-бит.

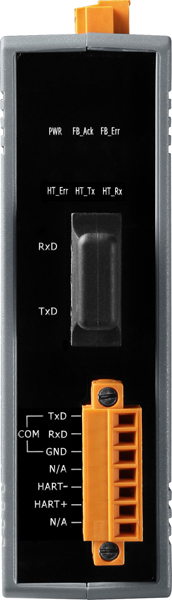

- Светодиодные индикаторы: PWR, FB_Ack, FB_Err, HT_Err, HT_Tx и HT_Rx для мониторинга состояния устройства.
- Питание: Напряжение от 10 до 30 В постоянного тока, потребление — 3 Вт, защита от неверной полярности и перенапряжения.
- Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -30 до +80°C, влажность от 10% до 90% без конденсации.
- Габариты: 33 x 126 x 101 мм, монтаж на DIN-рейку, корпус из пластика.
HRT-227CS находит применение в различных областях промышленности, включая нефтехимию, автоматизацию зданий и системы мониторинга туннелей. Он обеспечивает надежную передачу данных на большие расстояния, что особенно важно в условиях, где требуется высокая помехозащищенность и устойчивость к внешним воздействиям.
Преимущества HRT-227CS включают:
- Увеличение дистанции передачи сигналов HART: Возможность передачи данных на расстояние до 30 км с помощью одномодового оптоволокна.
- Гибкость настройки: Поддержка различных режимов HART и возможность подключения до 15 slave-устройств.
- Высокая надежность: Защита от электростатического разряда, встроенный сторожевой таймер и защита от неверной полярности обеспечивают стабильную работу устройства в сложных промышленных условиях.
- Удобство монтажа: Компактные размеры и возможность монтажа на DIN-рейку упрощают установку и интеграцию в существующие системы.
HRT-227CS совместим с различными промышленными устройствами, поддерживающими протокол HART, и может быть интегрирован в существующие системы автоматизации и мониторинга. Его использование позволяет повысить эффективность и надежность передачи данных в промышленных сетях, обеспечивая высокую степень защиты и устойчивости к внешним воздействиям.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 33 x 126 x 101 |
| Светодиодные индикаторы | PWR, FB_Ack, FB_Err, HT_Err, HT_Tx, HT_Rx |
| Потребление тока | 3 Вт |
| Чувствительность оптического приемника, дБм | -34 |
| Допустимые потери в канале связи, дБм | 19 |
| Насыщение приемника, дБм | -5 |
| Мощность оптического передатчика, дБм | -8 |
| Количество портов RS-232 | 1 |
| Количество каналов | 1 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Тип интерфейса | Одномодовое оптоволокно |
| Разъем | SC Клемма |
| Длина волны по оптоволокну, нм | 1310 |
| Скорость передачи данных, бит/с | 1200 |
| Передаваемые сигналы | RS-232: Tx, Rx, GND |
| Данные | Только дискретные данные |
| Резистор петли | 250 Ом |
| Тип устройства | Преобразователь интерфейсов |
