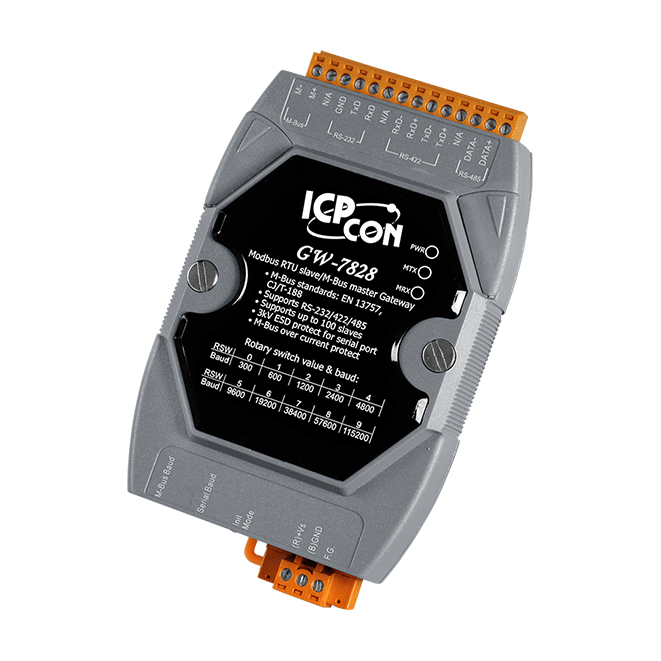

Преобразователь ICP DAS GW-7828 CR представляет собой шлюз, преобразующий данные с протокола Modbus RTU Slave в M-Bus Master. Это устройство предназначено для интеграции измерительных приборов, использующих протокол M-Bus, в системы, основанные на Modbus RTU, что расширяет возможности автоматизации и мониторинга в промышленных приложениях.
**Ключевые технические особенности:**
- Поддержка протоколов: M-Bus (EN-13757, CJ/T-188) и Modbus RTU (команды чтения 0x03 и 0x04).
- Количество подключаемых устройств: до 100 M-Bus Slave устройств.
- Порты ввода-вывода: 1 универсальный порт RS-232/422/485 с максимальной скоростью передачи данных 115200 бит/с.
- Электропитание: рабочее напряжение 10–30 В постоянного тока; потребляемая мощность 1,8 Вт при подключении одного устройства и до 11,8 Вт при подключении 100 устройств.
- Условия эксплуатации: рабочая температура от -25°C до +60°C; температура хранения от -40°C до +80°C; рабочая влажность 10–90% без конденсации.
- Габаритные размеры: 72 x 33 x 122 мм; монтаж на DIN-рейку; корпус из пластика.
- Дополнительные функции: 7-сегментный светодиодный дисплей для индикации статуса устройства; защита от короткого замыкания; изоляция оптопарой 3750 В RMS.
**Области применения и целевая аудитория:**
Преобразователь GW-7828 CR предназначен для предприятий и организаций, использующих системы автоматизации и мониторинга, основанные на протоколе Modbus RTU, и желающих интегрировать в них устройства, работающие по протоколу M-Bus. Это может включать в себя:
- Системы учета и мониторинга потребления ресурсов (электроэнергии, воды, газа, тепла).
- Автоматизированные системы управления зданием (BMS).
- Интеллектуальные системы управления освещением и климатом.
- Системы управления промышленными процессами, где необходимо объединение различных типов устройств в единую сеть.
**Преимущества и совместимость:**
- Универсальность: поддержка широкого спектра устройств, работающих по протоколу M-Bus, включая модели от Danfoss, Sensus, Weser Pul, Diehl Altair V4 и Wason LXZD-Y3.
- Гибкость подключения: возможность подключения до 100 M-Bus Slave устройств через один порт RS-232/422/485, что снижает затраты на оборудование и упрощает монтаж.
- Надежность: защита от короткого замыкания и изоляция оптопарой обеспечивают стабильную работу устройства в различных условиях эксплуатации.
- Простота настройки: настройка устройства осуществляется через бесплатную утилиту MBus Utility, что упрощает процесс интеграции в существующие системы.
Преобразователь GW-7828 CR от ICP DAS является эффективным решением для интеграции устройств M-Bus в системы Modbus RTU, обеспечивая надежную и гибкую связь между различными компонентами автоматизации и мониторинга на предприятиях и в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 33 x 122 |
| Максимальная потребляемая мощность | 11.8 макс. (100 подключенных устройств) |
| Количество портов RS-232/422/485 | 1 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| 7-сегментный светодиодный дисплей | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +60 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Разъем последовательного порта | Клемма |
| Скорость передачи данных, бит/с | 115200 макс. |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus TCP DeviceNet |
| Серия устройства | GW-7000 |
| Количество каналов | 1 |
| Скорость передачи данных | 300 ~ 2400 бод |
| Стоповый бит | 1, 2 |
| Изоляция | Оптопара: 3750 Vrms |
| Защита от короткого замыкания | Есть |
