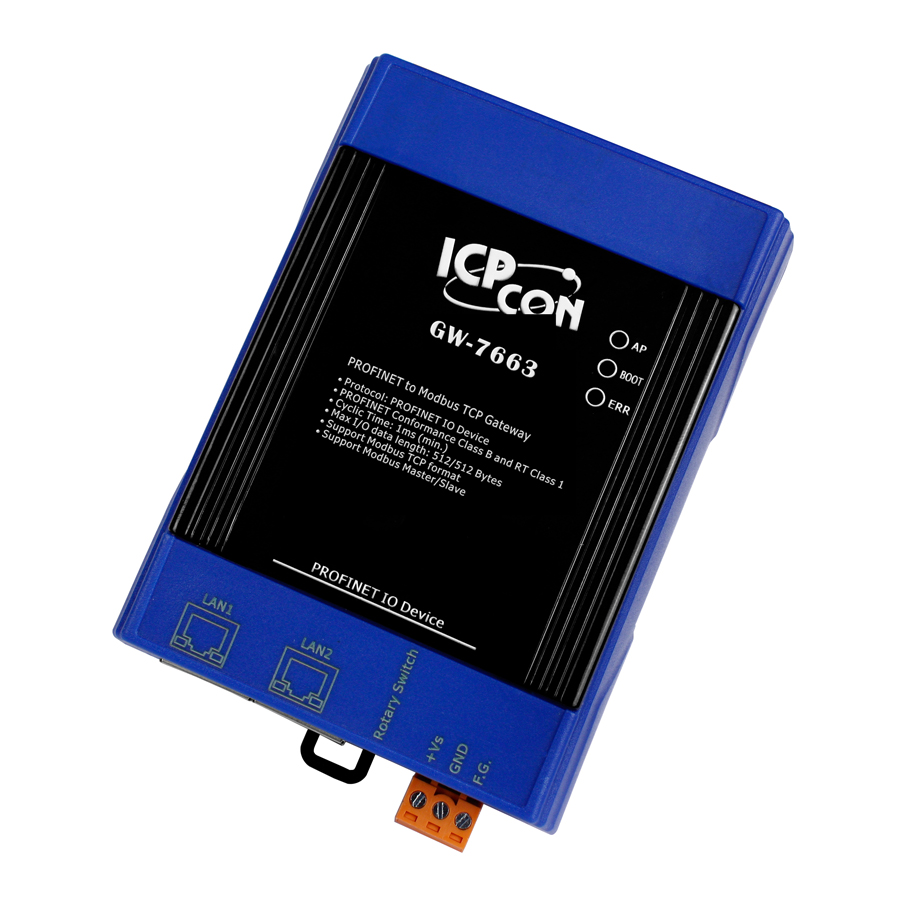

Преобразователь GW-7663 CR от компании ICP DAS предназначен для интеграции устройств, работающих по протоколу Modbus TCP, в сети PROFINET. Это устройство обеспечивает двустороннюю связь между контроллерами PROFINET и устройствами Modbus TCP, такими как ПЛК, сенсоры и модули серии ET-7000. Благодаря поддержке как режима Master, так и Slave для Modbus TCP, GW-7663 CR обеспечивает гибкость в настройке и эксплуатации.
Ключевые технические особенности устройства включают:
- Сетевые интерфейсы: два порта Ethernet с разъемами RJ45 (8 конт.), поддерживающие скорости передачи данных 10/100 Мбит/с с автоопределением и функцией auto MDIX.
- Протоколы связи: поддержка PROFINET IO Device (Класс B) и Modbus TCP (Master/Slave), а также сетевых протоколов ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP и VLAN Priority Tagging.
- Электропитание: входное напряжение постоянного тока от 10 до 30 В, потребляемая мощность 3,4 Вт, защита от неверной полярности и перенапряжения.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -30 до +80 °C, рабочая влажность от 10 до 90% без конденсации.
- Защита: защита от электростатического разряда (ESD) по IEC 61000-4-2 на уровне 4 кВ.
- Память: Flash-память 4 Мб, EEPROM 8 Кб, RAM 32 Мб.
- Монтаж: пластиковый корпус для монтажа на DIN-рейку с габаритными размерами 42 x 76 x 110 мм.
Устройство оснащено светодиодными индикаторами AP, BOOT и ERR, которые информируют о состоянии работы и возможных ошибках. Для настройки и управления предусмотрены сервисы RTC, RTA, CL-RPC, DCP, LLDP и I&M. Длительность цикла передачи данных составляет минимум 1 мс, что обеспечивает высокую скорость обмена информацией.
GW-7663 CR находит применение в различных областях промышленной автоматизации, включая автоматизацию заводов, процессов и другие сферы, где требуется интеграция устройств Modbus TCP в сети PROFINET. Устройство совместимо с широким спектром оборудования, что позволяет эффективно решать задачи по интеграции и расширению функциональности существующих систем автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Сервисы | RTC, RTA, CL-RPC, DCP, LLDP, I&M |
| Габаритные размеры, мм | 42 x 76 x 110 |
| Потребление тока | 3.4 Вт |
| Сетевые протоколы | ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN Priority Tagging |
| Светодиодные индикаторы | AP, BOOT, ERR |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Порты Ethernet | 2 |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных | 10/100 Мбит/с, Auto-negotiating, auto MDIX |
| Защита от перенапряжения | Есть |
| Защита ESD (IEC 61000-4-2) | 4 кВ |
| Память EEPROM | 8 Кб |
| Flash-память | 4 Мб |
| RAM | 32 Мб |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus TCP PROFINET |
| Серия устройства | GW-7000 |
| Процессор | 32-битный CPU |
| Сторожевой таймер | Есть |
| Протокол | PROFINET IO |
| Класс соответствия | Класс B |
| Длительность цикла | 1 мс (мин) |
