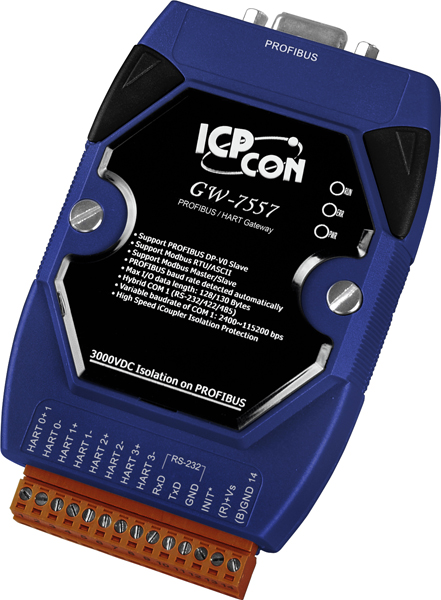

Преобразователь GW-7557-B CR от компании ICP DAS представляет собой шлюз, обеспечивающий интеграцию устройств, работающих по протоколу HART, в сеть PROFIBUS DP. Это решение предназначено для предприятий, где необходимо объединить оборудование с различными протоколами передачи данных, обеспечивая их совместную работу в единой системе автоматизации.
**Ключевые технические особенности:**
- Протоколы и иерархия: PROFIBUS DP-V0 Slave, поддержка HART Master с возможностью подключения до двух HART Master устройств.
- Скорость передачи данных: Автоматическое определение скорости передачи данных в диапазоне от 9.6 кбит/с до 12 Мбит/с, включая промежуточные значения.
- Длина данных: Максимальная длина входных и выходных данных составляет 240 байт.
- Настройка адреса: Диапазон адресов от 0 до 126, установка через DIP-переключатель или EEPROM.
- Поддержка HART: Возможность работы в точка-точка и многоточечном режимах, поддержка коротких и длинных кадров, подключение до 15 HART-устройств, поддержка режима Burst.
- Изоляция: Сетевой изолятор с защитой 2500 В RMS, изоляция DC на стороне PROFIBUS — 3000 В DC.
- Порты: Один порт RS-232 с разъемом 3-контактный винтовой клеммник (RxD, TxD, GND), один порт PROFIBUS DP с разъемом DB9 'мама'.
- Процессор: 80186 с тактовой частотой 80 МГц или совместимый.
- Память: EEPROM 16 Кб, Flash-память 512 Кб, SRAM 512 Кб.
- Питание: Нерегулируемое напряжение постоянного тока от 10 до 30 В, потребление 2.0 Вт, защита от неверной полярности и перенапряжения.
- Условия эксплуатации: Рабочая температура от -25°C до +75°C, температура хранения от -30°C до +85°C, влажность от 5% до 95% без конденсации.
- Монтаж: На DIN-рейку, габаритные размеры 72 мм x 33 мм x 119 мм, корпус из пластика.
**Области применения и целевая аудитория:**
Данное устройство предназначено для предприятий, использующих системы автоматизации, где необходимо интегрировать устройства с протоколом HART в сеть PROFIBUS DP. Это может включать в себя различные отрасли промышленности, такие как нефтехимическая, энергетическая, фармацевтическая и другие, где требуется надежная и эффективная передача данных между различными устройствами и системами управления.
**Преимущества и совместимость:**
- Универсальность: Поддержка различных режимов HART и возможность подключения до 15 HART-устройств, что обеспечивает гибкость в конфигурации системы.
- Надежность: Высокий уровень изоляции и защита от перенапряжений и неверной полярности повышают устойчивость устройства к внешним воздействиям.
- Простота установки: Компактные размеры и монтаж на DIN-рейку облегчают процесс установки и интеграции в существующие системы.
- Совместимость: Широкий диапазон поддерживаемых скоростей передачи данных и протоколов обеспечивает совместимость с различными устройствами и системами.
Использование преобразователя GW-7557-B CR позволяет предприятиям эффективно интегрировать устройства с протоколом HART в сеть PROFIBUS DP, обеспечивая надежную и быструю передачу данных между различными компонентами системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 33 x 119 |
| Потребление тока | 2.0 Вт |
| Количество каналов | 4 |
| Скорость передачи данных | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| Количество портов RS-232 | 1 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Разъем последовательного порта | Клемма |
| Скорость передачи данных, бит/с | 115200 макс. |
| Четность | нет, чет, нечет |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Защита от перенапряжения | Есть |
| Защита ESD (IEC 61000-4-2) | 4 кВ |
| Разъем | Клемма |
| Изоляция | 3 кВ для DC-DC, 2.5 кВ шина-логика |
| Протокол | PROFIBUS DP-V0 |
| Разъемы | DB9 'мама' |
| Контроллер | Profichip VPC3+C |
| Трансивер | ADI ADM2486 |
| Память EEPROM | 16 Кб |
| Flash-память | 512 Кб |
| SRAM | 512 Kб |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | HART PROFIBUS |
| Серия устройства | GW-7000 |
| Процессор | 80186 |
| Сторожевой таймер | Есть |
