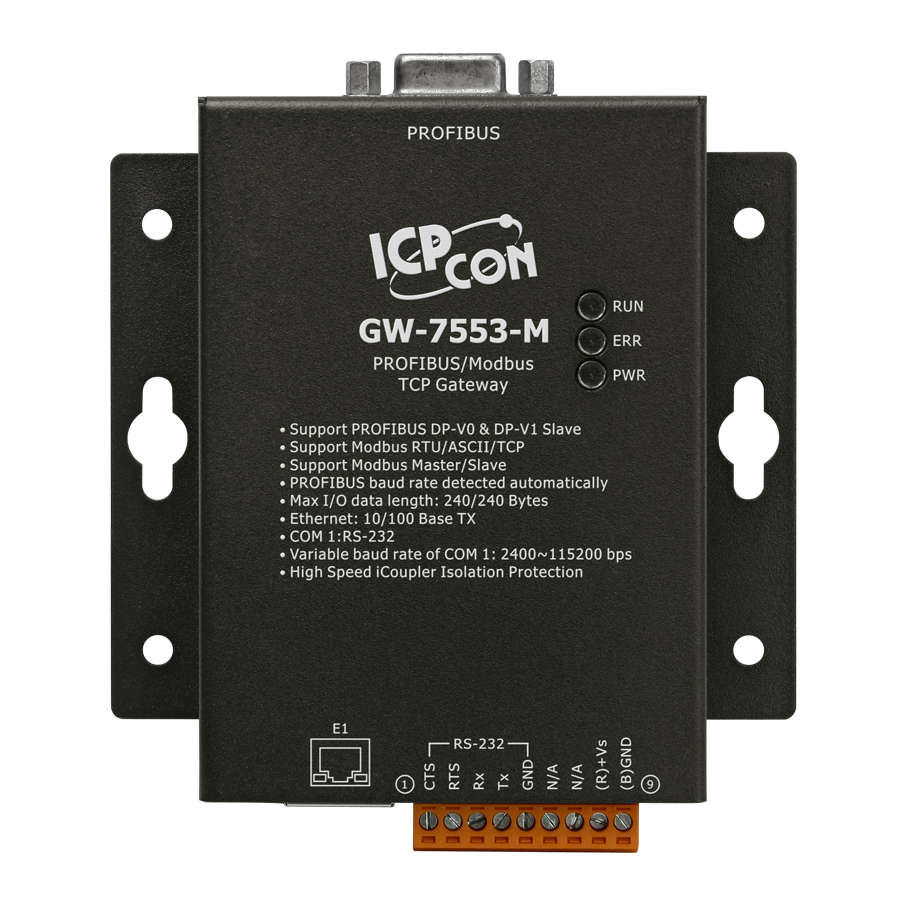

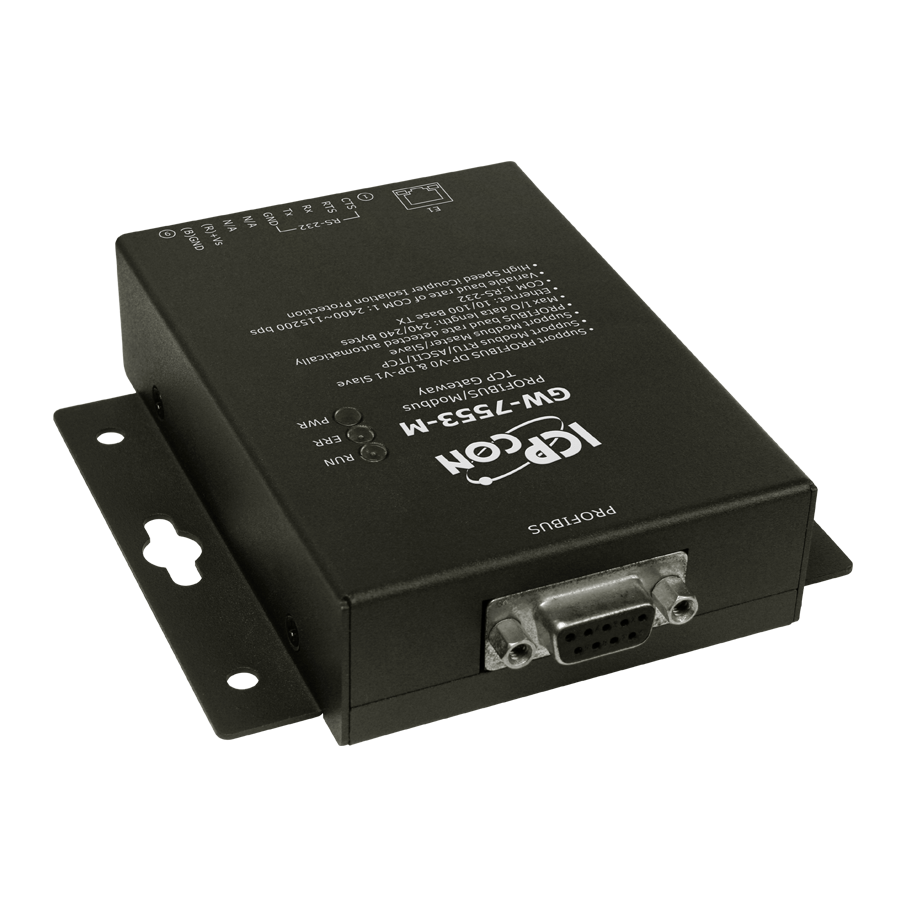

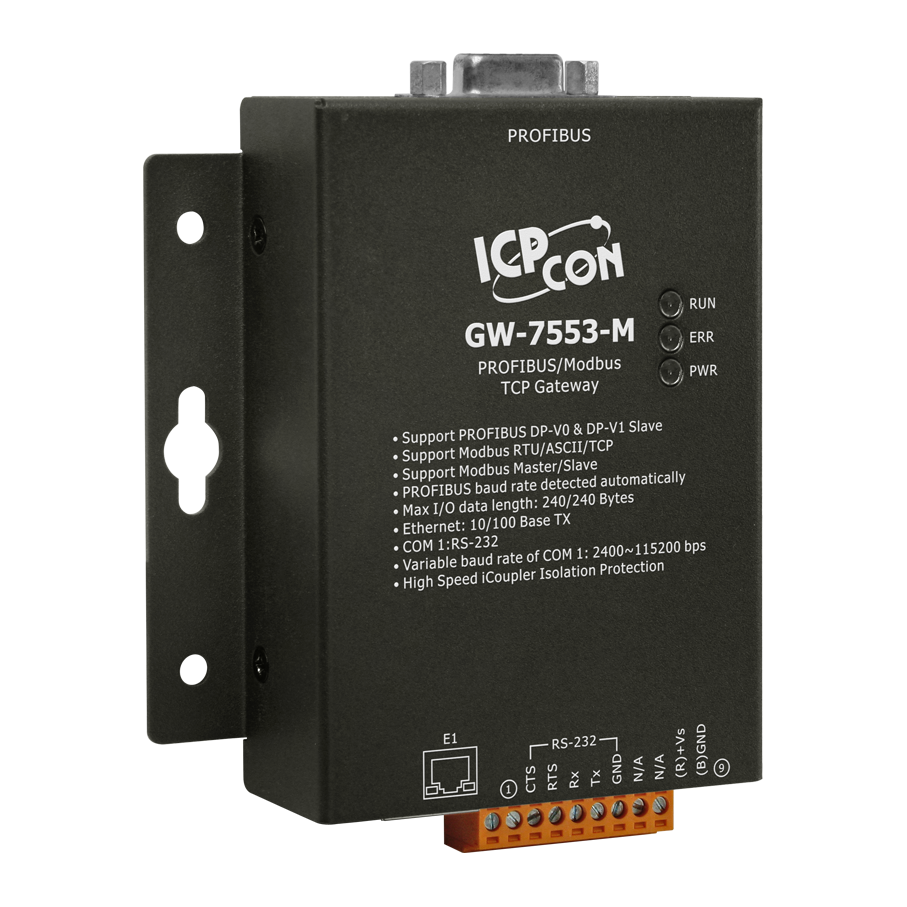

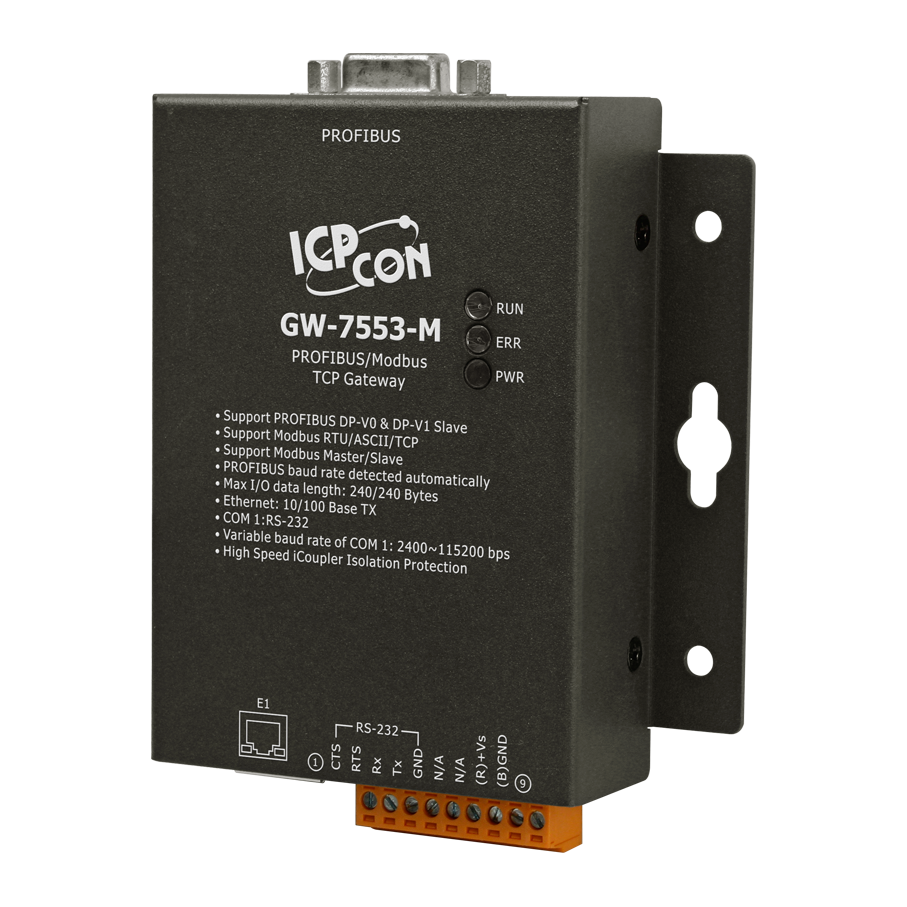

Преобразователь GW-7553-M CR PROFIBUS/Modbus TCP Gateway (RoHS) (Metal casing)

Преобразователь GW-7553-M CR от компании ICP DAS предназначен для эффективного преобразования данных между промышленными сетями PROFIBUS и Modbus, обеспечивая надежную интеграцию различных устройств в автоматизированных системах. Устройство выполнено в металлическом корпусе, что повышает его прочность и устойчивость к внешним воздействиям, и предназначено для монтажа на DIN-рейку, что упрощает установку в распределительных щитах и шкафах управления.

Ключевые технические особенности устройства включают:

• Поддержка протоколов: PROFIBUS DP-V0 и DP-V1, Modbus RTU, Modbus ASCII и Modbus TCP, что обеспечивает гибкость при интеграции различных устройств и систем.
• Скорость передачи данных: до 12 Мбит/с для PROFIBUS и до 115,2 кбит/с для COM-порта, что гарантирует быструю и эффективную передачу данных.
• Интерфейсы: один порт RS-232 для обновления прошивки и настройки модуля, а также Ethernet порт 10/100 Мбит/с с разъемом RJ45 (8 конт.), обеспечивающий надежное подключение к сети.
• Память: 16 Кб EEPROM, 512 Кб Flash-память и 512 Кб SRAM, что обеспечивает достаточный объем для хранения конфигурационных данных и буферизации информации.
• Защита: изоляция 3 кВ для DC-DC и 2,5 кВ для шины-логики, защита от перенапряжения и ESD (IEC 61000-4-2) до 4 кВ, что повышает надежность работы устройства в промышленных условиях.
• Электропитание: рабочее напряжение 10 ~ 30 В постоянного тока с потреблением 2,5 Вт и защитой от неверной полярности, что обеспечивает стабильную работу устройства при различных источниках питания.
• Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -30 до +85 °C и рабочая влажность от 5 до 95% без образования конденсата, что позволяет использовать устройство в различных климатических условиях.

Области применения преобразователя GW-7553-M CR включают:

• Автоматизация производственных процессов: интеграция устройств с различными протоколами в единую сеть для централизованного управления и мониторинга.
• Системы управления зданием: объединение различных систем управления, таких как отопление, вентиляция и кондиционирование воздуха, в единую сеть для повышения эффективности эксплуатации.
• Энергетический сектор: мониторинг и управление оборудованием на основе различных протоколов для обеспечения надежности и безопасности энергоснабжения.

Преимущества устройства включают:

• Гибкость: поддержка нескольких протоколов связи позволяет интегрировать устройства с различными интерфейсами без необходимости замены оборудования.
• Надежность: металлический корпус и защита от внешних воздействий обеспечивают долговечность и стабильную работу устройства в промышленных условиях.
• Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.

Преобразователь GW-7553-M CR совместим с различными устройствами, поддерживающими протоколы PROFIBUS и Modbus, включая контроллеры, датчики и системы управления. Это позволяет интегрировать его в существующие системы автоматизации без необходимости значительных изменений в инфраструктуре.
