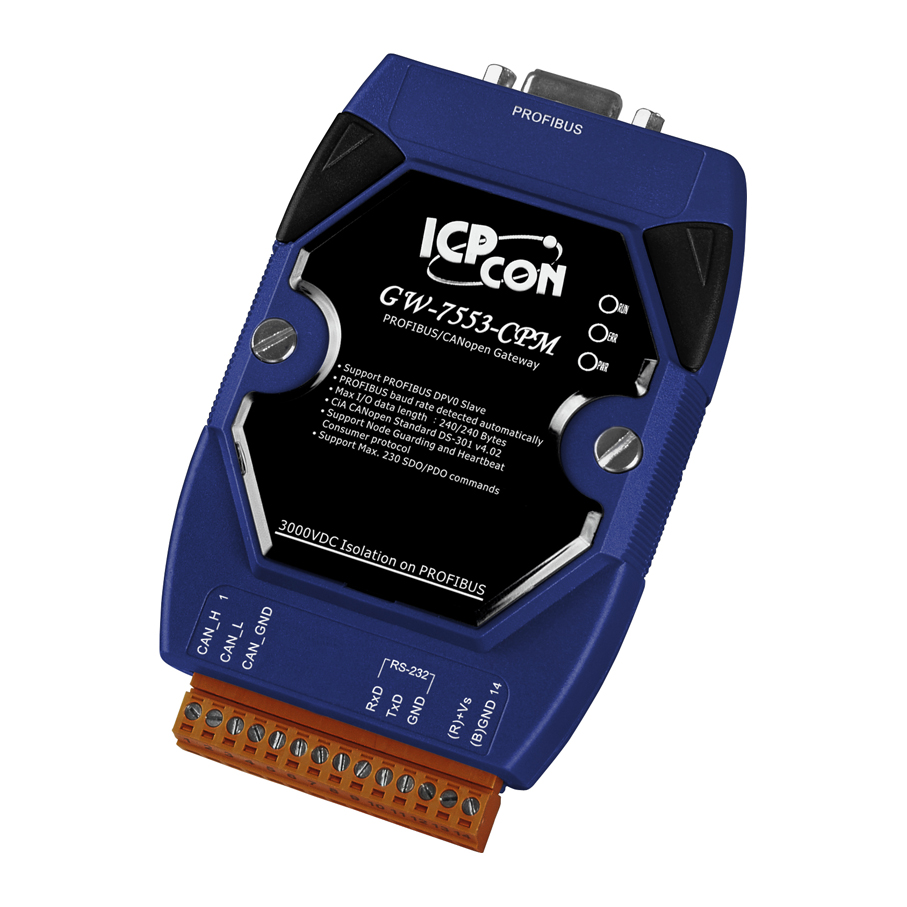

Преобразователь GW-7553-CPM CR от компании ICP DAS предназначен для интеграции устройств с протоколом CANopen в сети PROFIBUS DP. Это решение обеспечивает эффективную и надежную связь между различными промышленными системами, расширяя возможности автоматизации и управления.
**Ключевые технические особенности:**
- Протоколы и иерархия: поддержка PROFIBUS DP-V0 в режиме slave, автоматическое определение скорости передачи данных в диапазоне от 9,6 до 12 000 кбит/с, максимальная длина входных и выходных данных — 240 байт.
- Стандарты CANopen: соответствие стандарту CiA CANopen DS-301 v4.02, поддержка протоколов Node Guarding и Heartbeat Consumer, возможность обработки до 110 команд SDO/PDO.
- Защита и изоляция: изоляция PROFIBUS стороны от DC достигает 3000 В, защита от перенапряжений и ESD (IEC 61000-4-2) до 4 кВ, защита от неверной полярности на входе питания.
- Порты и интерфейсы: один последовательный порт RS-232 для обновления прошивки и настройки модуля, разъемы CAN — 3-контактная клемма, разъемы PROFIBUS — DB9 'мама'.
- Электропитание: рабочее напряжение от 10 до 30 В постоянного тока, потребление тока — 2,5 Вт.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -30 до +85 °C, влажность от 5 до 95% без конденсации.
- Габариты и монтаж: размеры 72 x 33 x 119 мм, монтаж на DIN-рейку, корпус из пластика.
**Области применения и целевая аудитория:**
Преобразователь GW-7553-CPM CR идеально подходит для предприятий, использующих системы PROFIBUS DP и желающих интегрировать устройства с протоколом CANopen. Это решение востребовано в областях промышленной автоматизации, автоматизации производственных процессов и других сферах, где необходима надежная и быстрая передача данных между различными устройствами и системами.
**Преимущества и совместимость:**
- Универсальность: поддержка широкого диапазона скоростей передачи данных и протоколов, что обеспечивает гибкость в настройке системы.
- Надежность: высокая степень защиты от электромагнитных помех и перенапряжений гарантирует стабильную работу в сложных промышленных условиях.
- Простота интеграции: возможность добавления и удаления устройств CANopen через RS-232, наличие диагностических сообщений и функции тестирования устройств CANopen упрощают процесс настройки и обслуживания.
- Совместимость: устройство совместимо с различными промышленными системами, использующими протоколы PROFIBUS DP и CANopen, что облегчает интеграцию в существующую инфраструктуру предприятия.
Преобразователь GW-7553-CPM CR от ICP DAS представляет собой надежное и эффективное решение для интеграции устройств с протоколом CANopen в сети PROFIBUS DP, обеспечивая высокую степень защиты, гибкость настройки и простоту эксплуатации в различных промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 33 x 119 |
| Потребление тока | 2.5 Вт |
| COM1 | RS-232 (для обновления прошивки и настройки модуля) |
| Изоляция | 1000 В пост. для DC-DC, 2500 В для оптопары 3 кВ для DC-DC, 2.5 кВ шина-логика |
| Скорость передачи данных | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Передаваемые сигналы | RS-232: Tx, Rx, GND CAN_H CAN_L CAN_GND |
| Четность | нет, чет, нечет |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Защита от перенапряжения | Есть |
| Защита ESD (IEC 61000-4-2) | 4 кВ |
| Тип разъема | Клемма |
| Разъем порта CAN | 3-контактная клемма |
| Протоколы | CANopen |
| Контроллер CAN | NXP SJA1000T |
| Спецификация шины CAN | CANopen DS301 |
| Протокол | PROFIBUS DP-V0 |
| Разъемы | DB9 'мама' |
| Контроллер | Profichip VPC3+C |
| Трансивер | ADI ADM2486 |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | PROFIBUS CANopen |
| Серия устройства | GW-7000 |
| Процессор | 80186 |
| Сторожевой таймер | Есть |
