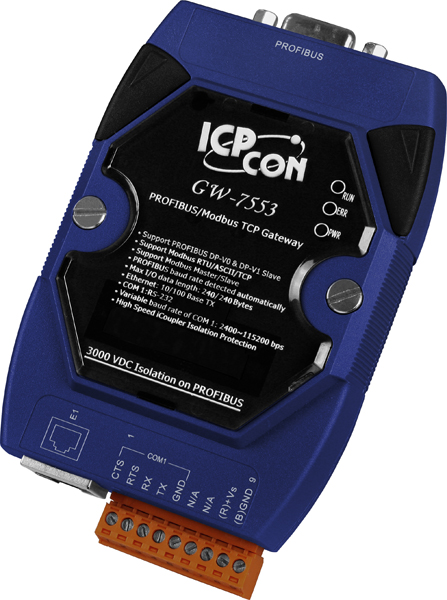

Преобразователь GW-7553-B CR от компании ICP DAS предназначен для интеграции устройств с протоколом PROFIBUS DP в сети Modbus RTU, ASCII и TCP. Это решение обеспечивает эффективный обмен данными между различными промышленными системами, расширяя возможности автоматизации и мониторинга.
**Ключевые технические особенности:**
- Скорость передачи данных: поддерживает PROFIBUS DP со скоростью до 12 Мбит/с и UART (COM1) до 115,2 кбит/с, обеспечивая быструю и надежную передачу информации.
- Протоколы связи: совместим с Modbus RTU, ASCII и TCP, а также PROFIBUS DP-V0 и DP-V1, что позволяет интегрировать различные устройства в единую сеть.
- Порты и разъемы: оснащен одним портом RS-232 для COM1 (используется для обновления прошивки и настройки модуля) и одним Ethernet-портом RJ45 (8 контактов) для подключения к сети.
- Память: оснащен 16 Кб EEPROM, 512 Кб SRAM и 512 Кб Flash-памятью, обеспечивая достаточный объем для хранения конфигурационных данных и буферизации информации.
- Изоляция: обеспечивает защиту с изоляцией 3 кВ для DC-DC и 2,5 кВ между шиной и логикой, что повышает надежность работы в промышленных условиях.
- Электропитание: работает при напряжении от 10 до 30 В постоянного тока с потреблением 2,5 Вт, что делает его энергоэффективным решением.
- Условия эксплуатации: предназначен для работы в диапазоне температур от -25 до +75°C и влажности от 5 до 95% без конденсации, что позволяет использовать его в различных климатических условиях.
- Защита: оснащен защитой от перенапряжения и ESD (IEC 61000-4-2) до 4 кВ, обеспечивая дополнительную надежность в промышленных средах.
**Области применения и целевая аудитория:**
Преобразователь GW-7553-B CR идеально подходит для предприятий, занимающихся автоматизацией процессов, где необходимо интегрировать устройства с протоколом PROFIBUS DP в сети Modbus. Это может включать системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также решения для сбора и анализа данных с различных сенсоров и контроллеров. Целевая аудитория включает инженеров по автоматизации, системных интеграторов и технических специалистов, работающих в области промышленной автоматизации.
**Преимущества и совместимость:**
- Гибкость интеграции: поддержка нескольких протоколов связи позволяет легко интегрировать различные устройства в единую сеть, обеспечивая совместимость с широким спектром оборудования.
- Надежность: изоляция и защита от перенапряжений повышают устойчивость устройства к внешним воздействиям, что критично для эксплуатации в промышленных условиях.
- Удобство монтажа: компактные размеры (72 x 33 x 119 мм) и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.
- Энергоэффективность: низкое потребление энергии (2,5 Вт) способствует снижению эксплуатационных расходов и повышает общую эффективность системы.
Преобразователь GW-7553-B CR от ICP DAS представляет собой надежное и эффективное решение для интеграции устройств с протоколом PROFIBUS DP в сети Modbus, обеспечивая гибкость, надежность и удобство эксплуатации в различных промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 33 x 119 |
| Потребление тока | 2.5 Вт |
| COM1 | RS-232 (для обновления прошивки и настройки модуля) |
| Скорость передачи данных | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M 10/100 Мбит/с, Auto-negotiating, auto MDIX |
| Светодиодные индикаторы | PWR LED, RUN LED, ERR LED |
| Количество последовательных портов | 1 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Тип разъема | RJ45 (8 конт.) |
| Тип последовательных портов | RS-232 |
| Скорость передачи данных, бит/с | 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Передаваемые сигналы | RS-232: Tx, Rx, GND |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Защита от перенапряжения | Есть |
| Защита ESD (IEC 61000-4-2) | 4 кВ |
| Протокол | Modbus ASCII Modbus RTU Modbus TCP PROFIBUS DP-V0 & DP-V1 |
| Тип разъема | Клемма |
| Изоляция | 3 кВ для DC-DC, 2.5 кВ шина-логика |
| Разъемы | DB9 'мама' |
| Контроллер | Profichip VPC3+C |
| Трансивер | ADI ADM2486 |
| Память EEPROM | 16 Кб |
| Flash-память | 512 Кб |
| SRAM | 512 Kб |
| Тип устройства | Преобразователь протоколов |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP PROFIBUS |
| Серия устройства | GW-7000 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
