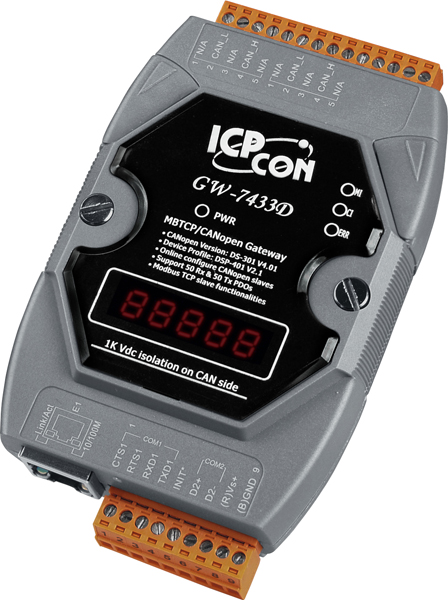

Преобразователь ICP DAS GW-7433D-G CR предназначен для интеграции устройств, использующих протоколы Modbus TCP и Modbus RTU, в сети с контроллерами CANopen. Это устройство обеспечивает эффективный обмен данными между различными промышленными системами, поддерживая стандарты CiA CANopen DS-301 v4.02 и позволяя подключать до 20 устройств CANopen slave.
Ключевые технические особенности GW-7433D-G CR включают:
- Поддержка протоколов: Modbus TCP server, Modbus RTU slave, CANopen master.
- Сетевые интерфейсы: 1 порт Ethernet 10/100 Base T(X) (RJ45), 1 порт RS-232 (COM1), 1 порт RS-485 (COM2) с функцией самоподстройки.
- Электропитание: Рабочее напряжение 10–30 В постоянного тока, потребление тока 2,5 Вт, защита от неверной полярности.
- Изоляция: 1000 В постоянного тока для DC-DC и 2500 В для оптопары.
- Условия эксплуатации: Рабочая температура от –25 до +75 °C, температура хранения от –30 до +80 °C, влажность от 10 до 90% без конденсации.
- Монтаж: На DIN-рейку, габаритные размеры 72 x 33 x 122 мм, корпус из пластика.
- Дополнительные функции: 7-сегментный светодиодный дисплей, защита от перенапряжения, сторожевой таймер.
Устройство предназначено для применения в различных отраслях промышленности, где требуется интеграция оборудования с различными протоколами связи. Оно обеспечивает надежный обмен данными между устройствами Modbus и CANopen, что делает его идеальным решением для автоматизации процессов, мониторинга и управления в реальном времени.
Преимущества GW-7433D-G CR включают:
- Гибкость подключения: Возможность подключения до 20 устройств CANopen slave и до 5 клиентов Modbus TCP одновременно.
- Простота интеграции: Поддержка Node Guarding и Heartbeat Consumer протоколов для надежного мониторинга состояния сети.
- Многофункциональность: Поддержка более 120 команд CANopen SDO/PDO, различных типов данных (Boolean, Byte, Word, Double Word) и режимов передачи данных (циклический и командный).
- Надежность: Функции обнаружения разъединения CANopen и возможность онлайн добавления/удаления устройств slave.
- Удобство управления: Возможность получения статуса CAN и состояния связи устройств slave через команды Modbus.
GW-7433D-G CR совместим с различными устройствами, использующими протоколы Modbus и CANopen, и может быть интегрирован в существующие системы автоматизации без необходимости значительных изменений в инфраструктуре. Это делает его эффективным решением для предприятий, стремящихся повысить эффективность и надежность своих производственных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 33 x 122 |
| Потребление тока | 2.5 Вт |
| Сетевые протоколы | Modbus TCP |
| COM1 | RS-232 |
| COM2 | RS-485 (Self-turner) |
| Изоляция | 1000 В пост. для DC - DC, 2500 В для оптопары |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| 7-сегментный светодиодный дисплей | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Скорость передачи данных | 10/100 Мбит/с, Auto-negotiating, auto MDI |
| Защита от перенапряжения | Есть |
| Протокол | Modbus RTU |
| Тип разъема | Клемма |
| Разъем порта CAN | 5-контактная клемма |
| Протоколы | CANopen |
| Контроллер CAN | NXP 82C250 |
| Передаваемые сигналы | CAN_H CAN_L CAN_SHLD |
| Спецификация шины CAN | CANopen DS301 |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus TCP CANopen |
| Серия устройства | GW-7000 |
| Сторожевой таймер | Есть |
