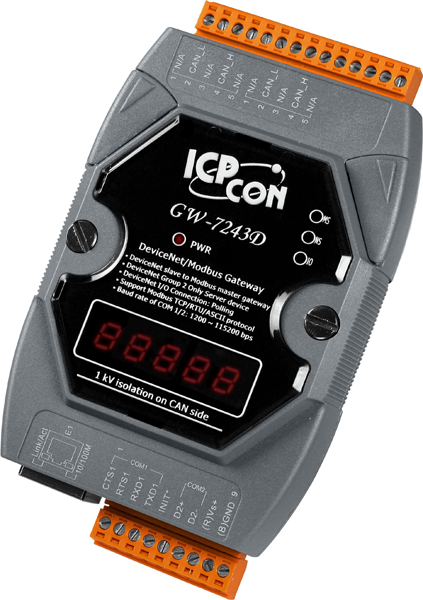

Преобразователь GW-7243D-G CR от компании ICP DAS предназначен для интеграции устройств, работающих по протоколу DeviceNet, в сети Modbus TCP, RTU и ASCII. Это устройство позволяет мастерам DeviceNet обмениваться данными со слейвами Modbus, обеспечивая гибкость и расширяемость промышленных коммуникационных систем.
Ключевые технические особенности GW-7243D-G CR включают:
- Сетевые интерфейсы: один порт Ethernet 10/100 Мбит/с (RJ-45), поддерживающий автоматическое определение скорости передачи и типа кабеля (Auto-negotiating, Auto MDI).
- Порты ввода-вывода: один порт RS-232 и один порт RS-485 с функцией самоподстройки (Self-turner), обеспечивающий надежную связь с различными устройствами.
- Промышленные интерфейсы: один порт CAN с контроллером NXP 82C250, поддерживающий сигналы CAN_H и CAN_L для подключения к CAN-сетям.
- Протоколы связи: поддержка Modbus TCP (клиент), Modbus RTU (мастер), Modbus ASCII (мастер), DeviceNet (слейв), что обеспечивает широкую совместимость с различными промышленными устройствами.
- Электропитание: входное напряжение 10–30 В постоянного тока с защитой от неверной полярности и перенапряжения, потребляемая мощность 2,5 Вт.
- Условия эксплуатации: рабочая температура от –25 до +75 °C, температура хранения от –30 до +80 °C, рабочая влажность 10–90% без конденсации.
- Конструктивные особенности: пластиковый корпус, монтаж на DIN-рейку, габаритные размеры 72 x 122 x 33 мм, наличие 7-сегментного светодиодного дисплея для индикации статуса устройства.
GW-7243D-G CR находит применение в различных отраслях промышленности, включая автоматизацию производственных процессов, управление оборудованием и мониторинг систем. Он обеспечивает надежную связь между устройствами, работающими по протоколам DeviceNet и Modbus, что делает его идеальным решением для интеграции разнородных систем в единую сеть.
Преимущества использования GW-7243D-G CR включают:
- Гибкость интеграции: поддержка нескольких протоколов связи позволяет легко интегрировать устройства различных производителей и типов.
- Надежность: защита от неверной полярности и перенапряжения, а также широкий диапазон рабочих температур обеспечивают стабильную работу устройства в различных условиях.
- Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку и обслуживание устройства в промышленных шкафах и распределительных щитах.
- Индикация статуса: наличие 7-сегментного дисплея позволяет оперативно отслеживать состояние устройства и быстро реагировать на возможные неисправности.
GW-7243D-G CR совместим с широким спектром промышленного оборудования, поддерживающего протоколы DeviceNet и Modbus, что делает его универсальным решением для построения эффективных и надежных коммуникационных сетей в промышленной автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 122 x 33 |
| Потребление тока | 2.5 Вт |
| Сетевые протоколы | Modbus TCP |
| COM1 | RS-232 |
| COM2 | RS-485 (Self-turner inside) |
| Изоляция | 1000 В пост. для DC - DC, 2500 В для оптопары |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| 7-сегментный светодиодный дисплей | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных | 10/100 Мбит/с, Auto-negotiating, auto MDI |
| Защита от перенапряжения | Есть |
| Протокол | Modbus RTU Master Modbus ASCII |
| Тип разъема | Клемма |
| Разъем порта CAN | 5-контактная клемма |
| Протоколы | DeviceNet |
| Контроллер CAN | NXP 82C250 |
| Передаваемые сигналы | CAN_H CAN_L |
| Память EEPROM | 16 Кб |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP DeviceNet |
| Серия устройства | GW-7000 |
| Сторожевой таймер | Есть |
