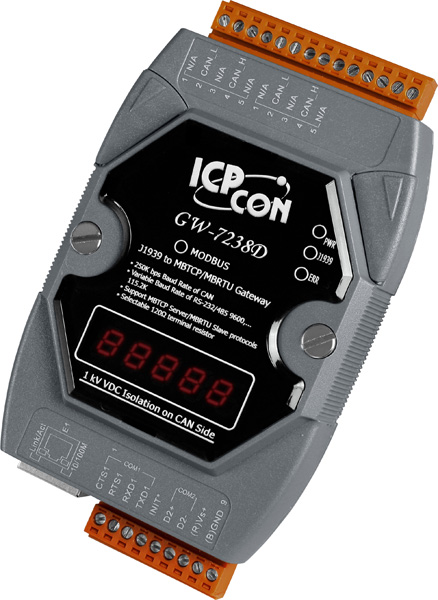

Преобразователь GW-7238D CR от компании ICP DAS предназначен для преобразования протокола J1939 в Modbus TCP Server и Modbus RTU Slave. Это устройство обеспечивает эффективную интеграцию между промышленными системами, использующими различные коммуникационные протоколы, и является ключевым элементом в автоматизации процессов, где требуется обмен данными между устройствами с поддержкой J1939 и Modbus.
Ключевые технические особенности GW-7238D CR включают:
- Поддержка протоколов: J1939, Modbus TCP Server, Modbus RTU Slave.
- Интерфейсы связи: 1 порт Ethernet (RJ-45), 1 порт RS-232, 1 порт RS-485, 1 порт CAN.
- Скорость передачи данных: Ethernet — 10/100 Мбит/с, RS-485 — до 250 Кбит/с.
- Изоляция: 1000 В постоянного тока для DC-DC, 2500 В для оптопары.
- Питание: Нерегулируемое постоянное напряжение 10–30 ВDC, потребление 2 Вт.
- Габаритные размеры: 122 мм (длина) x 72 мм (ширина) x 33 мм (высота).
- Рабочие условия: Температура окружающей среды от -25°C до +75°C, влажность 10–90% без конденсации.
- Монтаж: На DIN-рейку.
- Дополнительные функции: Светодиодные индикаторы состояния (PWR, J1939, MODBUS, ERR), встроенный джампер для выбора терминального резистора 120 Ом для CAN-шины, сторожевой таймер.
Области применения GW-7238D CR включают:
- Дизельные силовые установки: Интеграция систем управления двигателями с различными протоколами связи.
- Сетевые системы транспортных средств: Обмен данными между различными компонентами транспортных средств, такими как грузовики и автобусы.
- Системы диагностики на борту: Сбор и передача диагностических данных с использованием различных протоколов.
- Автоматизация транспортных средств: Обеспечение связи между компонентами для реализации функций автоматизации.
Преимущества GW-7238D CR включают:
- Гибкость интеграции: Поддержка нескольких протоколов связи позволяет интегрировать устройства с различными интерфейсами.
- Надежность: Высокая степень изоляции и защита от перенапряжений обеспечивают стабильную работу в промышленных условиях.
- Удобство монтажа: Компактные размеры и возможность монтажа на DIN-рейку упрощают установку в распределительных щитах и шкафах управления.
- Дополнительные функции: Светодиодные индикаторы и сторожевой таймер повышают удобство эксплуатации и диагностики устройства.
GW-7238D CR совместим с широким спектром промышленного оборудования, поддерживающего протоколы J1939 и Modbus, включая системы управления двигателями, устройства диагностики и компоненты автоматизации транспортных средств. Это делает его эффективным решением для предприятий, стремящихся к интеграции различных систем и повышению эффективности своих процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 122 x 72 x 33 |
| Потребление тока | 2 Вт |
| COM1 | RS-232 / Modbus RTU |
| COM2 | RS-485 (Self-turner inside) / Modbus RTU |
| Изоляция | 1000 В пост. для DC - DC, 2500 В для оптопары |
| Количество портов CAN | 1 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| 7-сегментный светодиодный дисплей | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Тип разъема | RJ45 (8 конт.) |
| Скорость передачи данных | 10/100 Мбит/с, Auto-negotiating, auto MDI 250 Кбит/с |
| Защита от перенапряжения | Есть |
| Тип разъема | Клемма |
| Разъем порта CAN | 5-контактная клемма |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Контроллер CAN | NXP SJA1000T |
| Передаваемые сигналы | CAN_H CAN_L |
| Спецификация шины CAN | ISO 11898-2 CAN 2.0A/B / J1939 |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus TCP J1939 |
| Серия устройства | GW-7000 |
| Процессор | 80186, 80 МГц или совместимый |
