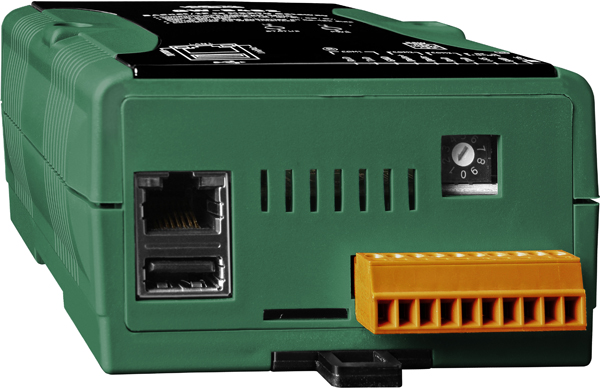

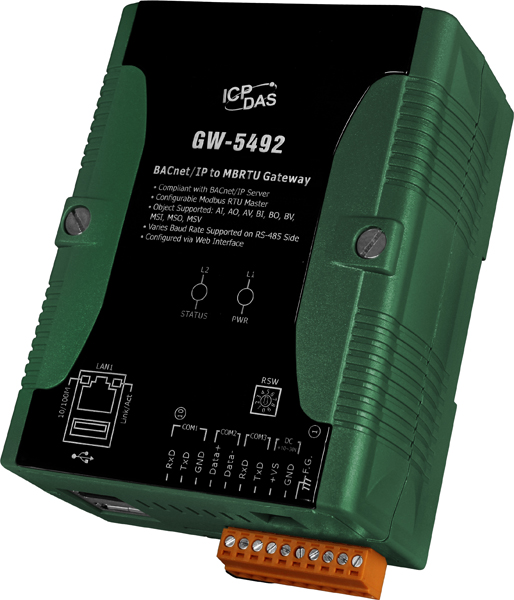

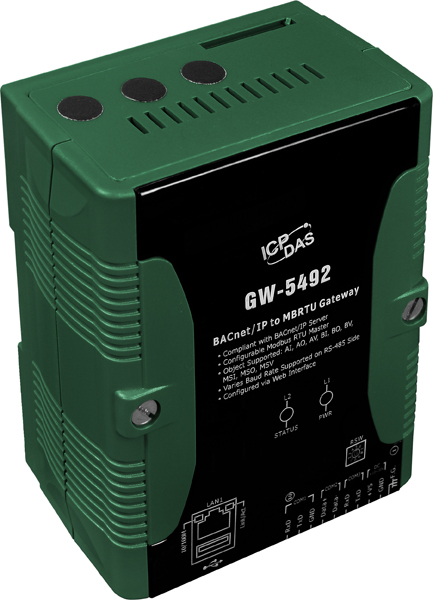

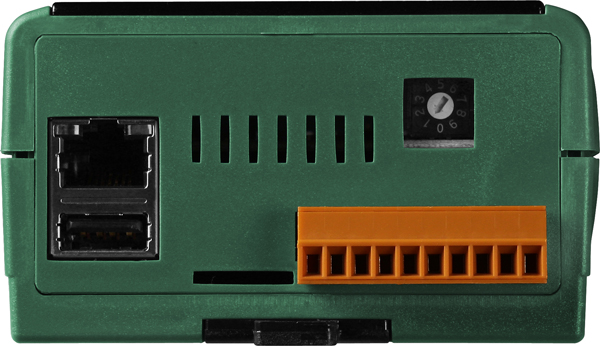

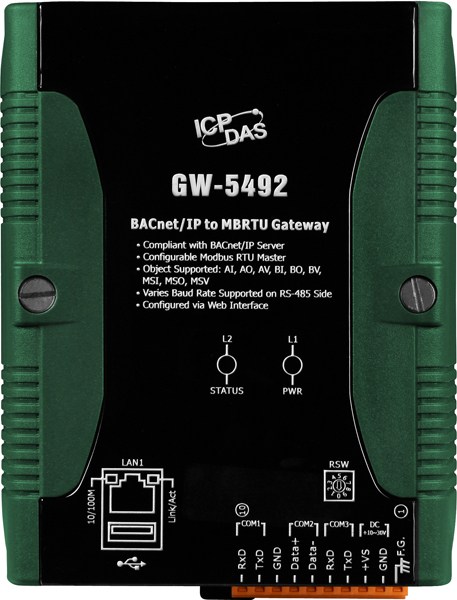

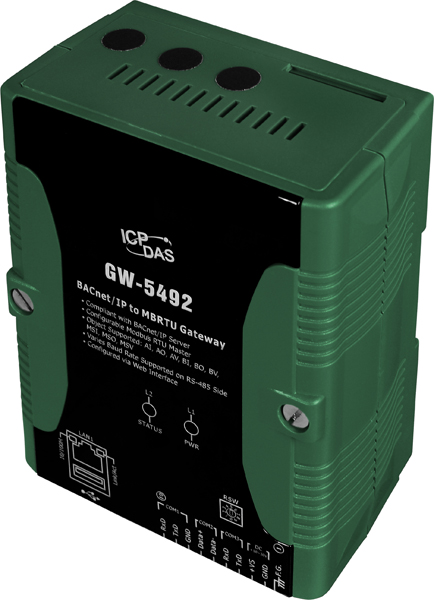

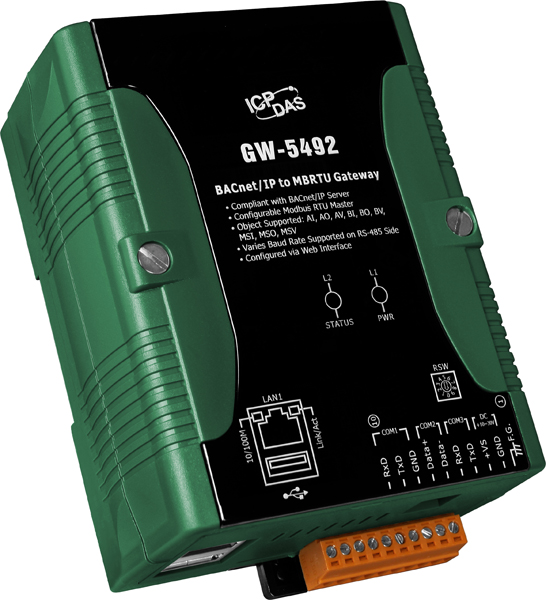

Преобразователь GW-5492 от компании ICP DAS представляет собой шлюз протоколов, обеспечивающий интеграцию устройств, работающих по протоколу Modbus RTU, в сети BACnet/IP. Это решение предназначено для эффективного обмена данными между различными системами автоматизации зданий, такими как системы отопления, вентиляции и кондиционирования воздуха (HVAC), системы освещения, контроля доступа и противопожарной сигнализации.
Ключевыми техническими характеристиками GW-5492 являются:
- Процессор: 32-битный, обеспечивающий высокую производительность при обработке данных.
- Память: 64 МБ Flash-памяти, 16 КБ EEPROM и 64 МБ SDRAM, что гарантирует надежную работу устройства при длительных эксплуатационных периодах.
- Порты связи: Один порт RS-232 (RxD, TxD, GND) без изоляции и один порт RS-485 (D2+, D2-) с гальванической изоляцией 2,5 кВ, обеспечивающий защиту от электрических помех.
- Сетевой интерфейс: Порт Ethernet 10/100Base-TX для подключения к сети BACnet/IP.
- Электропитание: Рабочее напряжение 10–30 В постоянного тока с потреблением 4,8 Вт (0,2 А при 24 В DC).
- Условия эксплуатации: Рабочая температура от –25 до +75 °C, температура хранения от –30 до +85 °C, влажность от 5 до 90% без конденсации.
- Габариты: 91 мм в ширину, 132 мм в длину и 52 мм в высоту, что позволяет устанавливать устройство на DIN-рейку.
GW-5492 поддерживает до 200 объектов каждого типа, включая аналоговые и двоичные входы и выходы, а также объекты многоуровневого ввода и вывода. Это обеспечивает гибкость при отображении регистров Modbus RTU на объекты BACnet. Поддерживаемые BIBB (BACnet Interoperability Building Blocks) включают DS-RP-B, DS-RPM-B, DS-WP-B, DS-WPM-B, DS-COV-B, DM-DDB-B, DM-DOB-B, DM-DCC-B, DM-TS-B, DM-UTC-B и DM-RD-B, что гарантирует совместимость с различными устройствами и системами.
Устройство оснащено светодиодными индикаторами состояния питания и связи, что упрощает мониторинг его работы. Конфигурация GW-5492 осуществляется через стандартный веб-браузер, что исключает необходимость программирования. Кроме того, устройство поддерживает удаленное обновление прошивки, обеспечивая актуальность функционала в процессе эксплуатации.
GW-5492 идеально подходит для применения в системах автоматизации зданий, где требуется интеграция устройств с протоколом Modbus RTU в сеть BACnet/IP. Его надежность, гибкость настройки и простота эксплуатации делают его эффективным решением для обеспечения совместимости различных систем автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество портов RS-232 | 1 |
| Потребление тока | 4.8 Вт |
| Габаритные размеры, мм | 91 x 132 x 52 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Гальваническая изоляция, кВ | 1 |
| Тип устройства | Шлюз протоколов |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +85 |
| Протоколы последовательной связи | Modbus RTU |
| Изоляция последовательной линии | 2.5 кВ для COM 2 |
| Передаваемые сигналы | RS-232: Tx, Rx, GND RS-485: Data+, Data- |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Процессор | 32-битный |
| Flash-память | 64 Мб |
| Память EEPROM | 16 Кб |
| SDRAM | 64 Мб |
| BACnet | BACnet/IP Server |
| Объекты BACnet | AI, AO, AV, BI, BO, BV, MSI, MSO, MSV (Максимум: 200 каждого типа) |
| Поддерживаемые BIBB | DS-RP-B, DS-RPM-B, DS-WP-B, DS-WPM-B, DS-COV-B, DM-DDB-B, DM-DOB-B, DM-DCC-B, DM-TS-B, DM-UTC-B, DM-RD-B |
