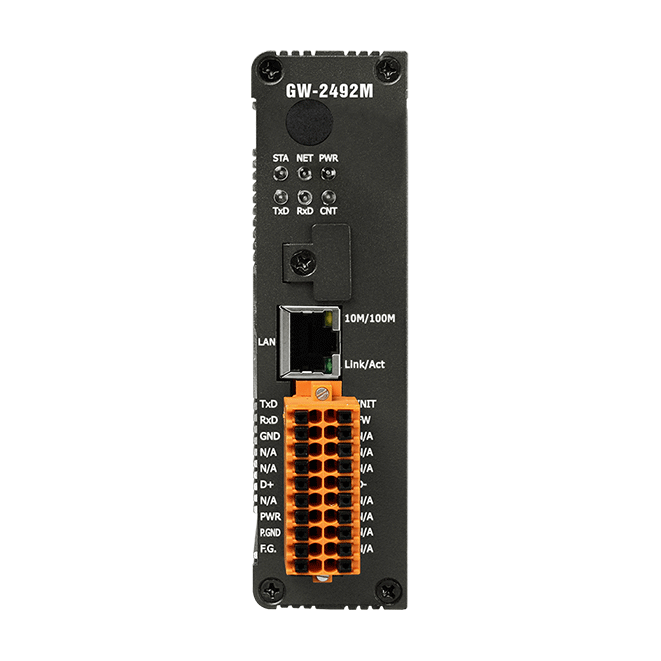

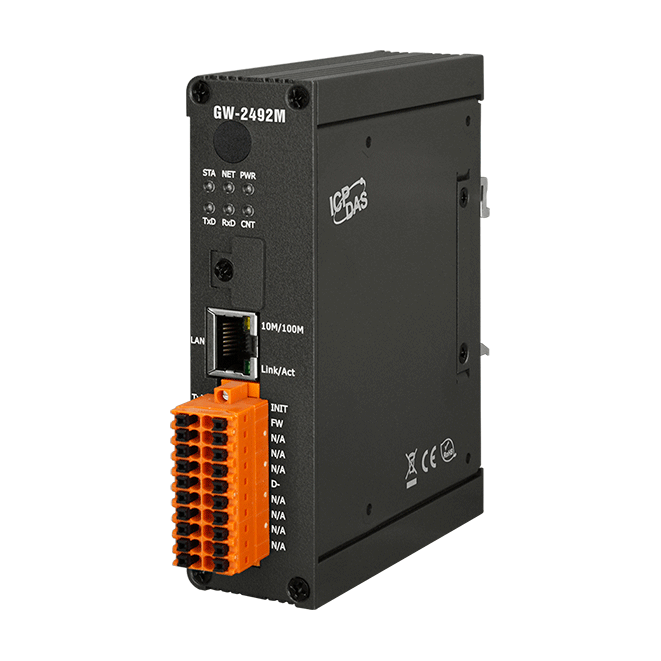

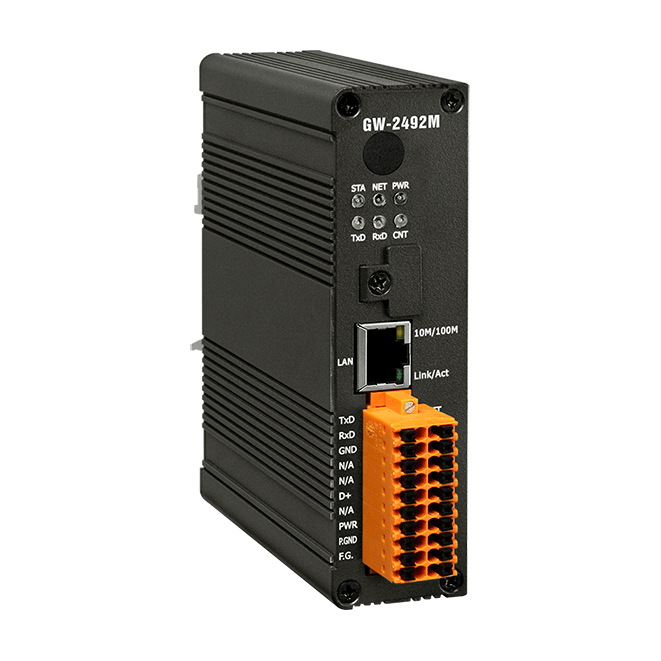

Преобразователь GW-2492M CR от компании ICP DAS предназначен для обеспечения взаимодействия между устройствами, использующими протоколы BACnet/IP и Modbus RTU. Это устройство служит шлюзом, позволяющим клиентам BACnet/IP обращаться к сети Modbus RTU в качестве главного устройства Modbus RTU.
Ключевые технические особенности GW-2492M CR включают:
- Поддержка различных типов объектов BACnet: AI, AO, AV, BI, BO, BV, MSI, MSO, MSV.
- Возможность чтения и записи регистров Modbus через объекты BACnet.
- Конфигурируемый сервер BACnet/IP с поддержкой до 8 подключений.
- Конфигурируемый мастер Modbus RTU, поддерживающий до 32 устройств.
- Поддержка до 180 цифровых входов (DI), 180 цифровых выходов (DO), 180 аналоговых входов (AI) и 180 аналоговых выходов (AO) для передачи в объекты BACnet.
- Встроенный 120-омный терминатор, выбираемый с помощью джампера.
- Гальваническая изоляция последовательной линии 3 кВ и защита от перенапряжений (EFT) и электростатических разрядов (ESD) согласно стандартам IEC 61000-4-4 и IEC 61000-4-2 соответственно.
- Питание от источника постоянного тока с напряжением от 10 до 30 В и потреблением 5 Вт при 24 В.
- Рабочий диапазон температур от -25°C до +75°C и влажность от 10% до 90% без конденсации.

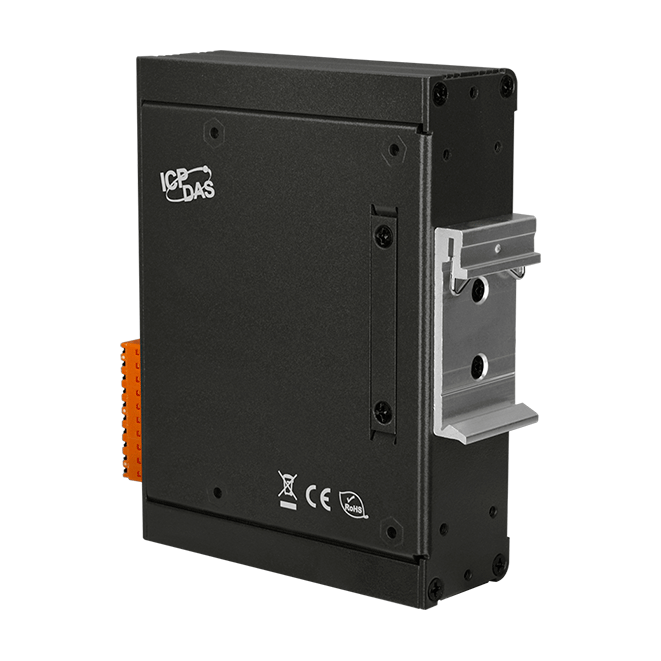

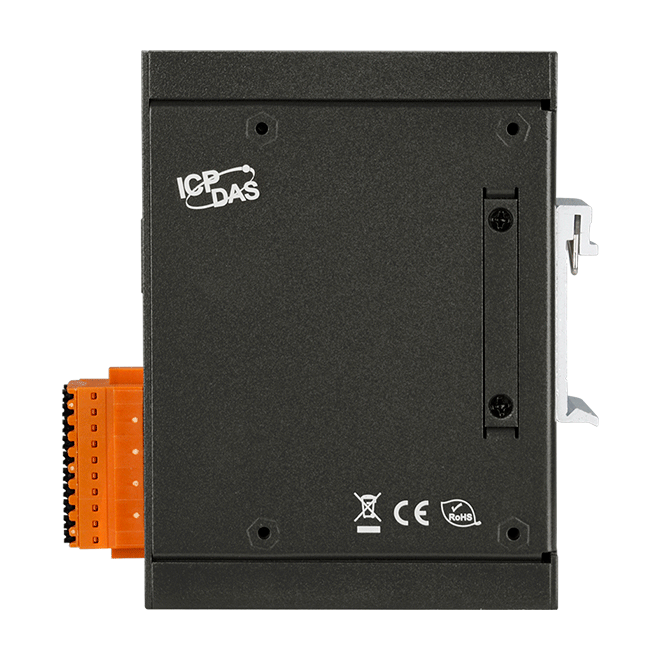

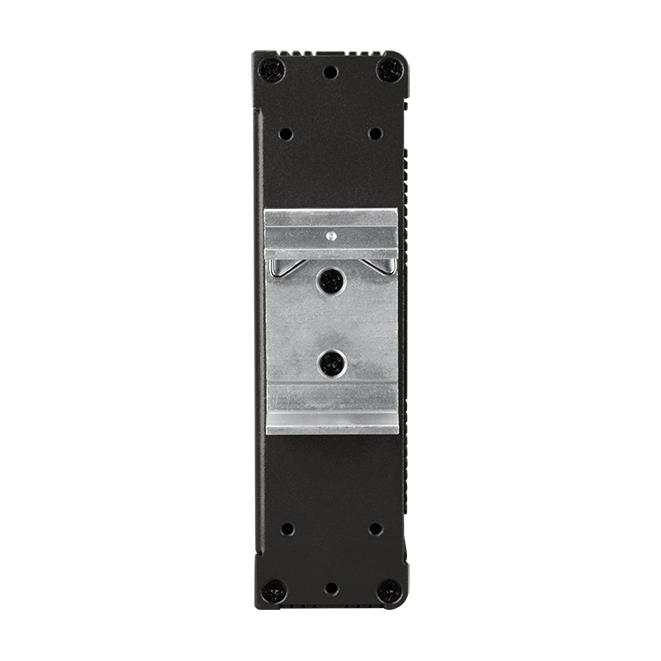

- Габаритные размеры: 33 x 120 x 116 мм; монтаж на DIN-рейку; металлический корпус.
Области применения GW-2492M CR включают системы автоматизации зданий, системы отопления, вентиляции и кондиционирования воздуха (HVAC), системы управления освещением, системы контроля доступа и системы обнаружения пожара. Это устройство обеспечивает эффективную интеграцию между различными устройствами и системами, использующими протоколы BACnet/IP и Modbus RTU, что позволяет создавать гибкие и масштабируемые решения для автоматизации и мониторинга.
Преимущества GW-2492M CR включают:
- Универсальность: поддержка различных типов объектов BACnet и регистров Modbus, что обеспечивает гибкость при проектировании систем.
- Простота настройки: возможность конфигурации через стандартный веб-браузер без необходимости программирования.
- Надежность: защита от перенапряжений и электростатических разрядов, а также гальваническая изоляция обеспечивают стабильную работу устройства в различных условиях.
- Компактность: небольшие габаритные размеры и монтаж на DIN-рейку упрощают интеграцию устройства в существующие системы.
GW-2492M CR совместим с различными устройствами и системами, использующими протоколы BACnet/IP и Modbus RTU, что делает его идеальным решением для интеграции и расширения функциональности существующих систем автоматизации и мониторинга.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 33 x 120 x 116 |
| Количество портов RS-485 | 1 |
| Потребление тока | 5 Вт |
| Сетевые протоколы | BACnet/IP Server |
| Количество портов RS-232 | 1 |
| Светодиодные индикаторы | Питание, BACnet/IP статус, BACnet/IP Net, Modbus RTU TxD/RxD/Link, Индикатор Ethernet, Состояние Ethernet |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Порты Ethernet | 1 x Ethernet 10/100Base-TX (Auto-negotiation, Auto MDI-X) |
| Гальваническая изоляция, кВ | 2,5 |
| Защита EFT (IEC 61000-4-4) | Есть |
| Защита ESD (IEC 61000-4-2) | Есть |
| Тип устройства | Преобразователь протоколов |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Скорость передачи данных, бит/с | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Протоколы последовательной связи | Modbus RTU (Master) |
| Сопротивление терминального резистора | Встроенный 120 Ом (выбирается джампером) |
| Изоляция последовательной линии | 3 кВ |
| Передаваемые сигналы | RS-232: Tx, Rx, GND RS-485: Data+, Data- |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| BACnet | BACnet/IP Server |
| Объекты BACnet | AI, AO, AV, BI, BO, BV, MSI, MSO, MSV |
| Поддерживаемые BIBB | DS-RP-B, DS-RPM-B, DS-WP-B, DS-WPM-B, DS-COV-B, DM-DDB-B, DM-DOB-B, DM-DCC-B, DM-TS-B, DM-UTC-B, DM-RD-B |
