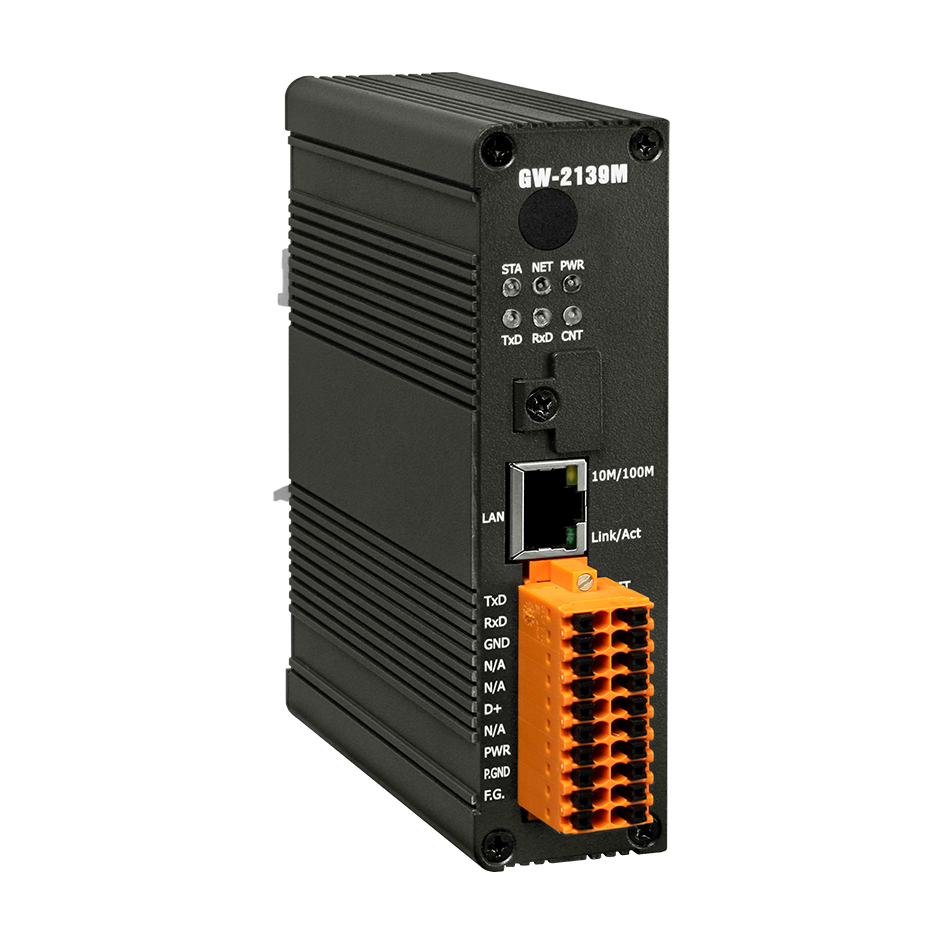

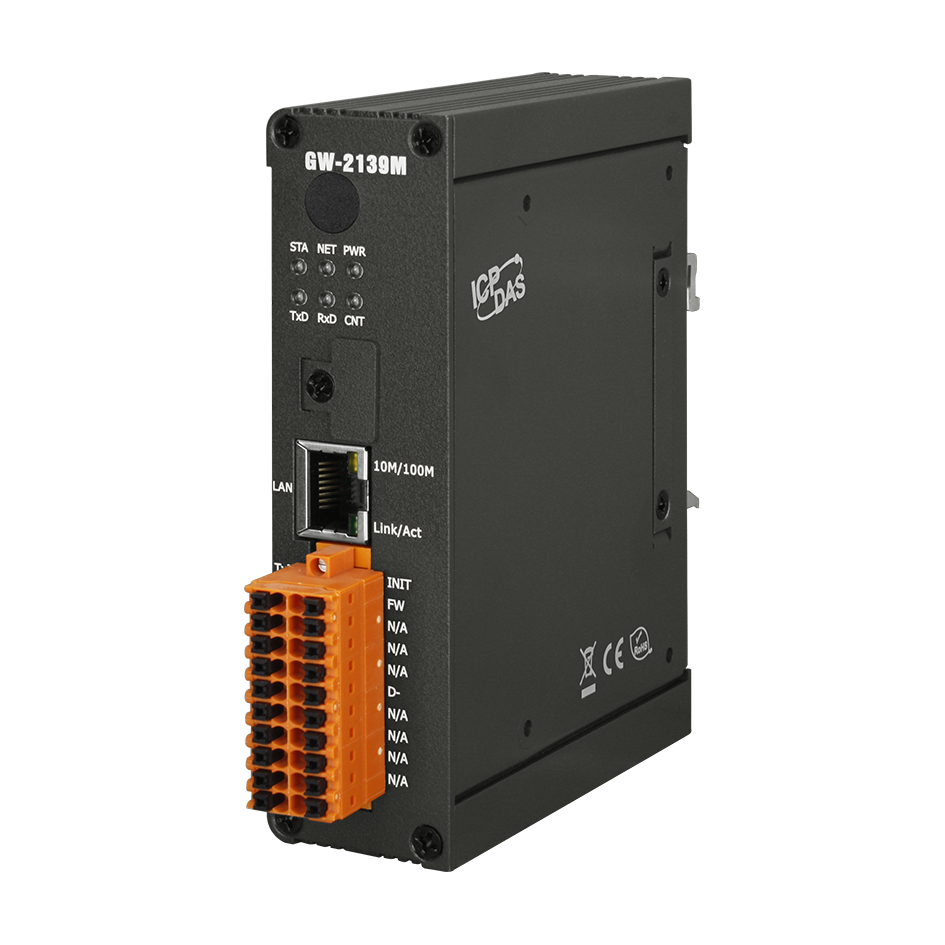

Преобразователь GW-2139M CR от компании ICP DAS предназначен для обеспечения взаимодействия между устройствами, использующими протоколы BACnet MS/TP и Modbus TCP. Это устройство служит мостом, позволяющим клиентам Modbus TCP работать в качестве мастера BACnet MS/TP, обеспечивая эффективный обмен данными между различными системами автоматизации зданий.
Ключевые технические особенности GW-2139M CR включают:
- Поддержка стандартных объектов BACnet: AI, AO, AV, BI, BO, BV, MSI, MSO, MSV, что обеспечивает гибкость при отображении регистров Modbus TCP на объекты BACnet.
- Конфигурируемый мастер BACnet MS/TP: возможность настройки параметров для оптимизации взаимодействия с устройствами BACnet MS/TP.
- Конфигурируемый сервер Modbus TCP: настройка параметров сервера для соответствия требованиям системы.
- Простой перевод данных: возможность манипуляции данными при их передаче между протоколами, что упрощает интеграцию различных систем.
- Поддержка BIBB: DS-RP-A, DS-RPM-A, DS-WP-A, DS-WPM-A, DM-DDB-A, DM-DOB-A, DM-DCC-A, DM-RD-A, что расширяет функциональность устройства.
Устройство оснащено одним портом Ethernet 10/100Base-TX (Auto-negotiation, Auto MDI-X) с разъемом RJ-45 и одним портом RS-485. Скорость передачи данных по RS-485 составляет 9600, 19200, 38400 и 76800 бит/с. Встроенный терминальный резистор 120 Ом можно включить или отключить с помощью джампера. Гальваническая изоляция составляет 3 кВ для внутренней логики и 2,5 кВ для опторазвязки, обеспечивая защиту от электромагнитных помех и перенапряжений.
Устройство поддерживает защиту от неверной полярности, а также соответствует стандартам защиты ESD (IEC 61000-4-2) и EFT (IEC 61000-4-4), что повышает его надежность в промышленных условиях. Рабочее напряжение составляет от 10 до 30 В постоянного тока, а потребляемая мощность — 5 Вт при 24 В постоянного тока. Рабочая температура устройства варьируется от -25 до +75 °C, а температура хранения — от -30 до +80 °C. Устройство может эксплуатироваться при влажности от 5% до 90% без образования конденсата.

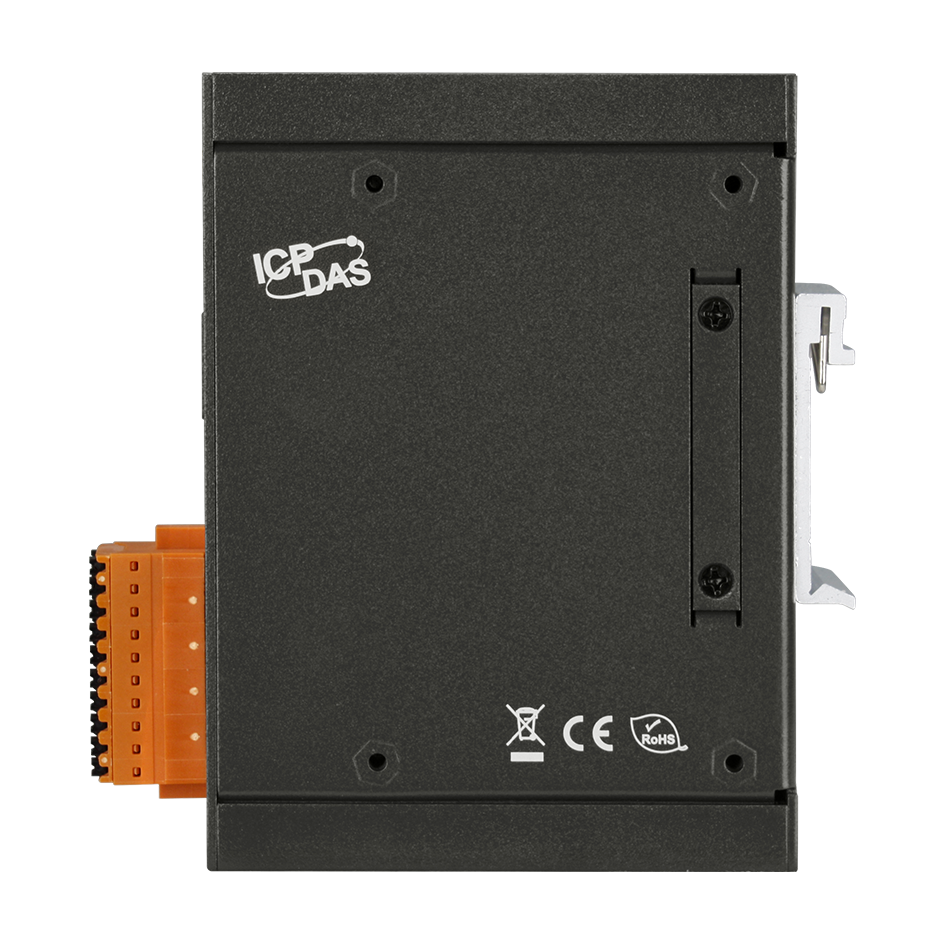

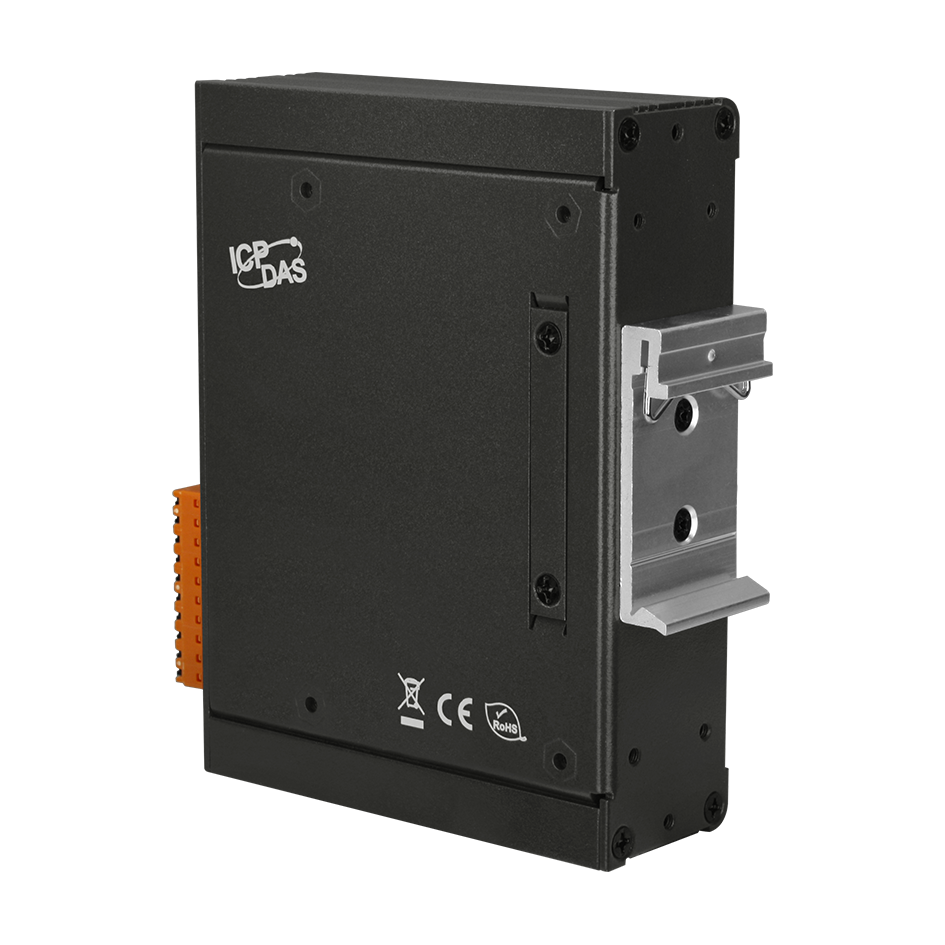

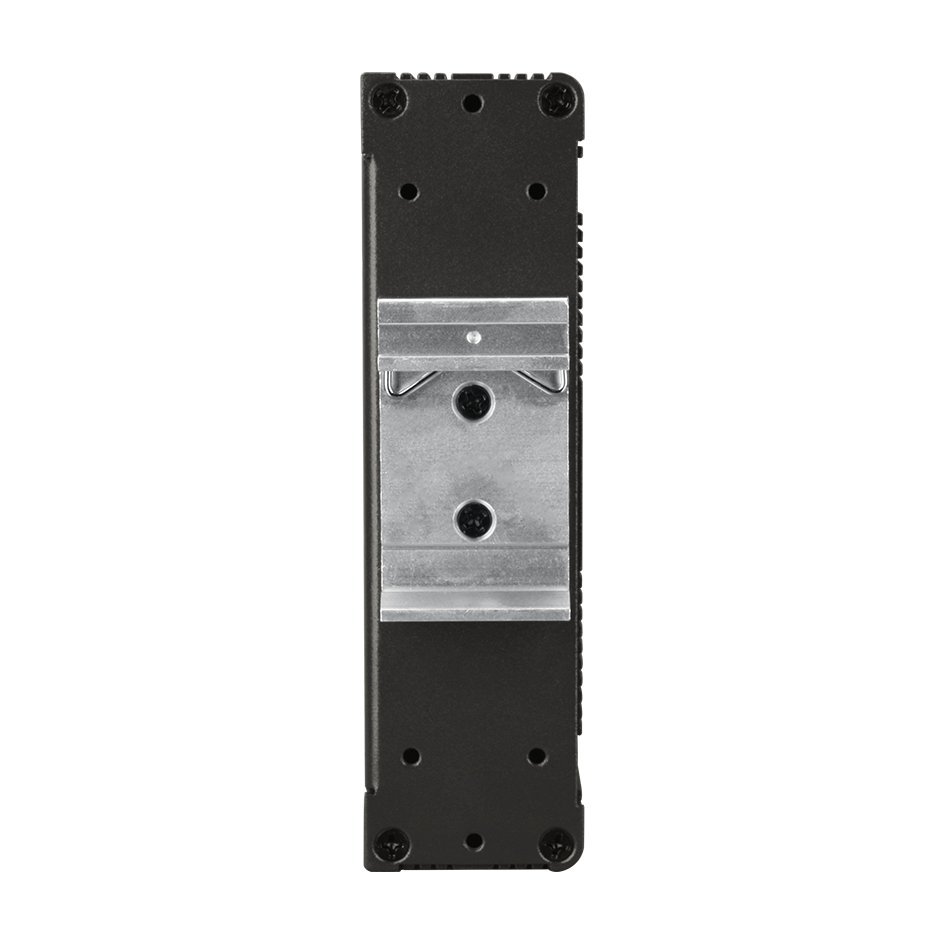

Корпус устройства выполнен из металла и предназначен для монтажа на DIN-рейку, что обеспечивает удобство установки в распределительных щитах и шкафах управления. Габаритные размеры составляют 33 x 120 x 116 мм, что позволяет экономить пространство при размещении оборудования.
GW-2139M CR находит применение в различных областях, включая:
- Автоматизация зданий: интеграция различных систем управления для обеспечения эффективного функционирования объектов.
- Контроль отопления, вентиляции и кондиционирования воздуха (HVAC): управление климатическими системами для поддержания оптимальных условий.
- Управление освещением: автоматизация освещения для повышения энергоэффективности и комфорта.
- Системы контроля доступа: управление доступом для обеспечения безопасности объектов.
- Системы обнаружения пожара: интеграция с системами безопасности для своевременного реагирования на чрезвычайные ситуации.
Преимущества GW-2139M CR включают:
- Гибкость в интеграции: поддержка различных объектов BACnet и BIBB позволяет адаптировать устройство под конкретные требования системы.
- Надежность: защита от электромагнитных помех, перенапряжений и неверной полярности обеспечивает стабильную работу в промышленных условиях.
- Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство.
- Широкий диапазон рабочих температур: возможность эксплуатации в условиях от -25 до +75 °C расширяет области применения устройства.
GW-2139M CR совместим с различными устройствами, использующими протоколы BACnet MS/TP и Modbus TCP, что делает его универсальным решением для интеграции и управления системами автоматизации зданий. Его использование позволяет повысить эффективность и надежность работы различных систем, обеспечивая их совместимость и взаимодействие.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 33 x 120 x 116 |
| Количество портов RS-485 | 1 |

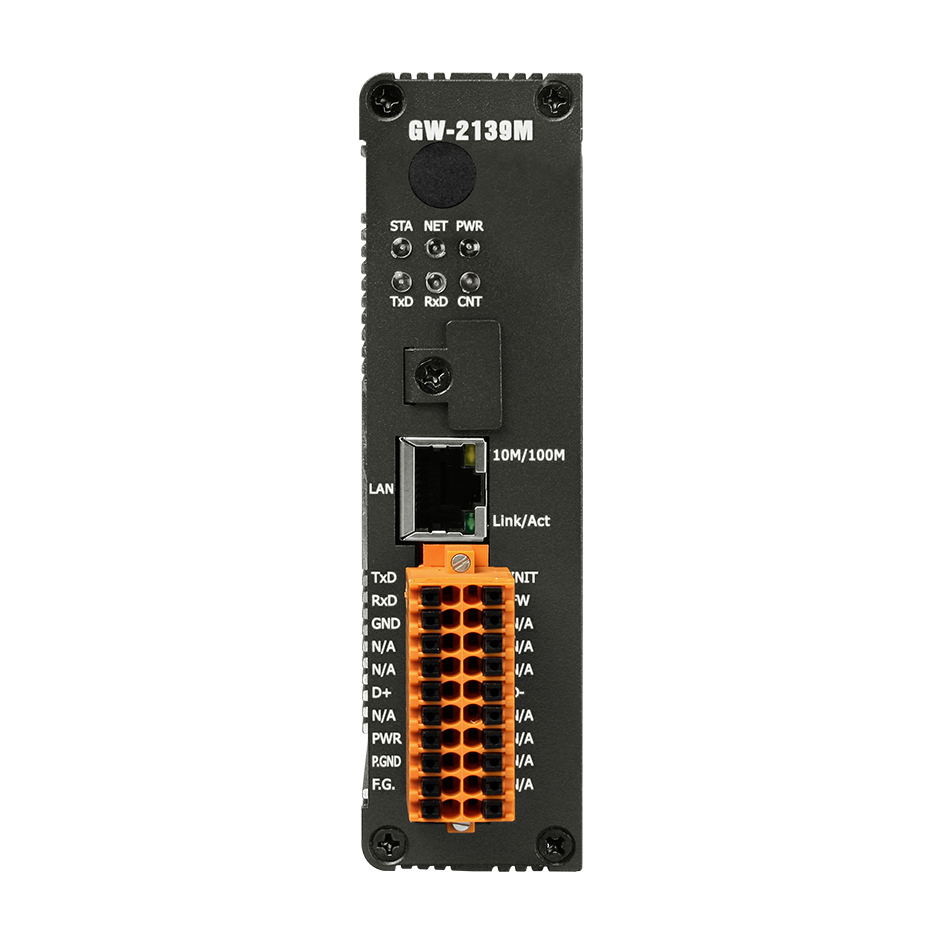

| Светодиодные индикаторы | Питание, BACnet MS/TP статус, BACnet MS/TP Net, Modbus TCP TxD/RxD/Link |
| Потребление тока | 5 Вт |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Протоколы Ethernet | Modbus TCP |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Гальваническая изоляция, кВ | 2,5 |
| Защита EFT (IEC 61000-4-4) | Есть |
| Защита ESD (IEC 61000-4-2) | Есть |
| Тип устройства | Преобразователь протоколов |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +85 |
| Скорость передачи данных, бит/с | 9600, 19200, 38400, 76800 |
| Протоколы последовательной связи | BACnet MS/TP (Master) |
| Сопротивление терминального резистора | Встроенный 120 Ом (выбирается джампером) |
| Изоляция последовательной линии | 3 кВ |
| Передаваемые сигналы | Data+, Data- |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Процессор | 32-битный |
| Flash-память | 64 Мб |
| Память EEPROM | 16 Кб |
| SDRAM | 64 Мб |
| BACnet | BACnet MS/TP |
| Объекты BACnet | AI, AO, AV, BI, BO, BV, MSI, MSO, MSV |
| Поддерживаемые BIBB | DS-RP-A, DS-RPM-A, DS-WP-A, DS-WPM-A, DM-DDB-A, DM-DOB-A, DM-DCC-A, DM-RD-A |
