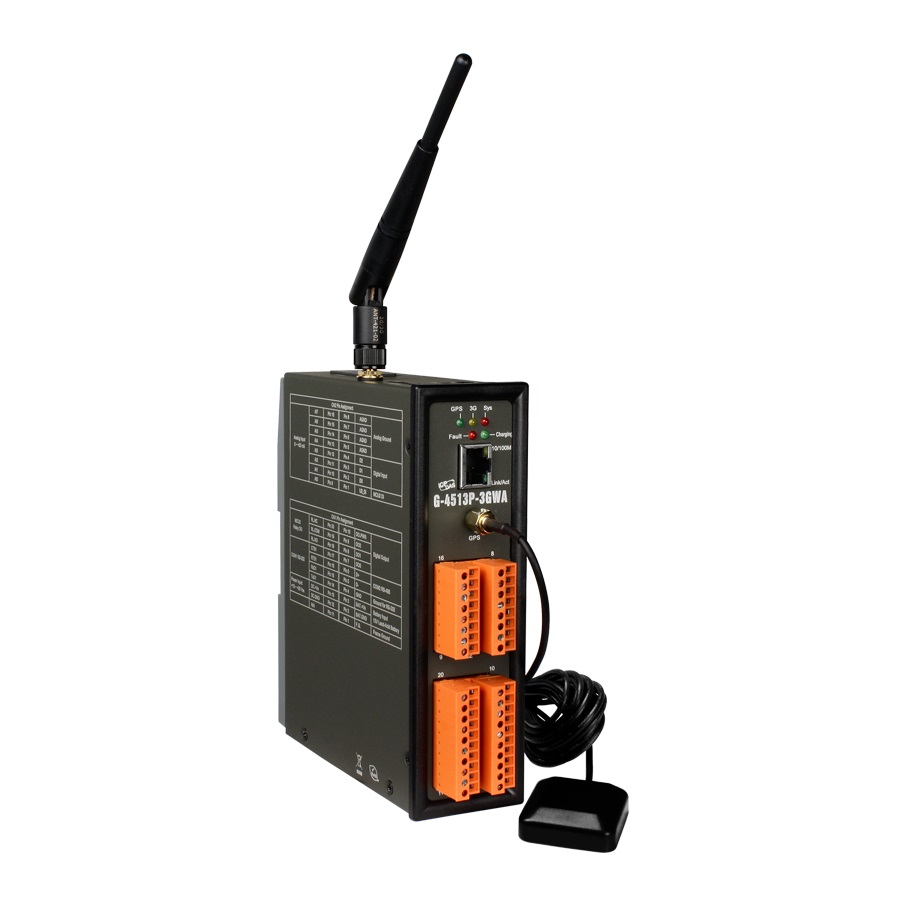

Контроллер G-4513P-3GWA CR от компании ICP DAS представляет собой промышленное программируемое устройство, предназначенное для эффективного сбора и обработки данных в удаленных и автономных системах. Оснащенный встроенным 3G WCDMA модулем, он обеспечивает надежную передачу данных на значительные расстояния, что делает его идеальным для применения в условиях ограниченного доступа к электросети.
Ключевые технические особенности контроллера G-4513P-3GWA CR включают:
- Процессор: 80 МГц, обеспечивающий стабильную работу системы.
- Память: 512 КБ Flash и 512 КБ SRAM для хранения программного обеспечения и данных.
- Интерфейсы связи: один порт RS-232 и один порт RS-485 для подключения периферийных устройств.
- Сетевой интерфейс: порт Ethernet 10/100 Base-T(X) (разъем RJ45) для интеграции в локальные сети.
- Ввод/вывод: 8 аналоговых входов (0–20 мА), 3 дискретных входа и 3 дискретных выхода с открытым коллектором (NPN), а также 1 релейный выход для управления внешними устройствами.
- Питание: поддержка солнечной панели и свинцово-кислотного аккумулятора, обеспечивающая автономную работу устройства в условиях отсутствия внешнего электроснабжения.
- GPS-модуль: встроенный GPS-приемник с 32 каналами, поддерживающий протокол NMEA 0183 версии 3.01, для определения местоположения и синхронизации времени.
- Защита: защита от неверной полярности, а также защита от электростатических разрядов (ESD), импульсных помех (EFT) и перенапряжений (IEC 61000-4-2, IEC 61000-4-4, IEC 61000-4-5) для обеспечения надежной работы в промышленных условиях.
- Рабочие условия: температурный диапазон от –20°C до +70°C, что позволяет использовать устройство в различных климатических зонах.
- Габариты: компактные размеры 47 x 142 x 168 мм и металлический корпус, обеспечивающий прочность и долговечность устройства.
Контроллер G-4513P-3GWA CR находит применение в различных областях, включая системы мониторинга окружающей среды, удаленные системы управления и автоматизации, а также в решениях для отслеживания транспортных средств. Его способность работать от солнечной энергии делает его особенно эффективным в удаленных районах, где доступ к электросети ограничен или отсутствует.
Преимущества использования G-4513P-3GWA CR включают:
- Автономность: возможность работы от солнечной энергии и аккумулятора обеспечивает непрерывную работу в условиях отсутствия внешнего электроснабжения.
- Надежность: защита от различных электромагнитных помех и экстремальных температурных условий гарантирует стабильную работу устройства в сложных промышленных средах.
- Гибкость: наличие различных интерфейсов ввода/вывода и поддержка стандартных протоколов связи позволяют интегрировать контроллер в разнообразные системы автоматизации и мониторинга.
Контроллер G-4513P-3GWA CR совместим с различными промышленными устройствами и системами, что обеспечивает его интеграцию в существующие инфраструктуры без необходимости значительных изменений. Его использование способствует повышению эффективности и надежности процессов автоматизации и мониторинга в различных отраслях промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 47 x 142 x 168 |
| Светодиодные индикаторы | Системный, 3G, GPS, Зарядка/Ошибка |
| Потребление тока | макс. 400 мА @ 24 В пост. |
| Количество портов RS-232 | 1 |
| Количество портов RS-485 | 1 |
| Диапазон частот | GSM 850/900/1800/1900 МГц; WCDMA 850/900/1900/2100 МГц |
| Количество каналов релейного вывода | 1 |
| Протокол GPS | NMEA 0183 version 3.01 |
| Тип устройства | Контроллер |
| Количество каналов дискретного ввода | 3 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настенный |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока (макс. напряжение солнечной панели не более +30 В) |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Защита EFT (IEC 61000-4-4) | Есть |
| Защита ESD (IEC 61000-4-2) | Есть |
| Защита от выброса напряжения (IEC 61000-4-5) | Есть |
| Частота выборки | 1 кГц макс. |
| Количество каналов АЦП | 8 |
| Разрешение АЦП, бит | 12 |
| Диапазон входных сигналов по току | 0 ~ 20 мА |
| Разрешение АЦП | 12 бит |
| Изоляция каналов | 2500 Vrms; 3000 В пост. |
| Точность АЦП | ±0.0097 мА |
| Ток нагрузки | 100 мА макс. |
| Количество каналов дискретного вывода | 3 |
| Тип каналов дискретного вывода | Открытый коллектор |
| Напряжение нагрузки | +10 ~ +30 В |
| NVRAM | 31 байт |
| SRAM | 512 Kб |
| Память EEPROM | 16 Кб |
| Flash-память | 512 Кб |
| Процессор | 80 МГц |
| GPRS | GPRS class 10/8; GPRS station class B |
| Класс питания | 3G: Class 3 (250 мВт @ WCDMA/HSPA) |
| SMS | MT, MO, CB, PDU, Text |
| Аккумулятор | 12 В |
| Входное напряжение | > 16 В |
| Защита от низкого напряжения | Разрыв соединения: 11.1 В Повторное соединение: 12.6 В |
| Нагрузочная способность реле | 2 А @ 30 В пост.; 0.25 А @ 250 В пер. |
| Механическая износостойкость | 100000000 переключений |
| Тип каналов релейного вывода | Form C |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -40 ~ +80 |
| Количество каналов | 32 |
| Чувствительность | Отслеживание: -159 dBm макс.; Холодный старт: -146 dBm макс. |
| Время сбора данных | Горячий старт: 2 с.; Холодный старт: 36 с |
