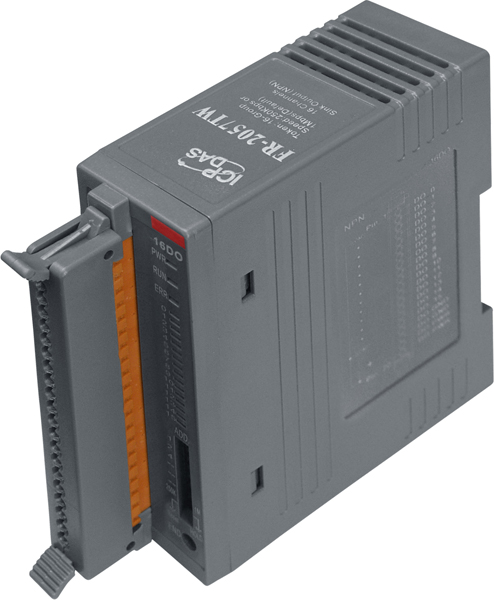

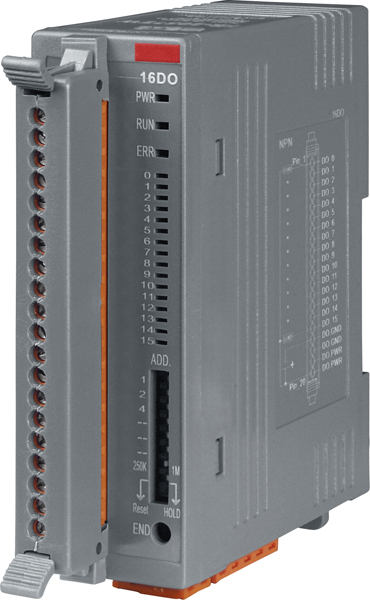

Модуль FR-2057TW от компании ICP DAS представляет собой устройство ввода-вывода, оснащённое 16 каналами изолированного дискретного вывода типа "открытый коллектор" (Sink). Этот модуль предназначен для интеграции в системы автоматизации, требующие надёжного и изолированного управления высокими токами.
Ключевые технические особенности FR-2057TW включают:
- Габаритные размеры: 32,5 x 110 x 102 мм, что обеспечивает компактность при монтаже на DIN-рейку.

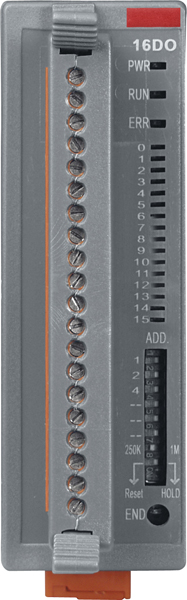

- Светодиодные индикаторы: Питание, Соединение, Ошибка соединения, Терминальный резистор, Дискретный вывод — для удобства мониторинга состояния устройства.
- Потребление тока: 2,4 Вт, что свидетельствует о низком уровне энергопотребления.
- Кабель: 2-проводный Belden 9841 (витая пара) для передачи данных.
- Дальность передачи данных: до 400 м при скорости 250 кбит/с и до 100 м при 1 Мбит/с, обеспечивая гибкость в размещении устройства.
- Скорость передачи данных: 250 кбит/с или 1 Мбит/с (по умолчанию), позволяя адаптировать систему под требования конкретного приложения.
- Время цикла: 2,88 мс при 250 кбит/с и 0,72 мс при 1 Мбит/с, что гарантирует быструю реакцию системы.

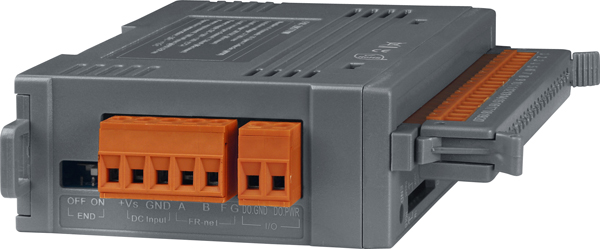

- Разъём: Клеммы под винт, 20 контактов, обеспечивающие надёжное подключение.
- Защита от неверной полярности: Предотвращает повреждение устройства при неправильном подключении питания.
- Рабочее напряжение: 10 ~ 30 В постоянного тока, что делает устройство совместимым с различными источниками питания.
- Рабочая влажность: 10 ~ 90% без образования конденсата, позволяя использовать модуль в различных климатических условиях.
- Рабочая температура: от -25 до +75°C, что расширяет область применения устройства.
- Изоляция каналов: 3750 В постоянного тока, обеспечивая защиту от электрических помех и повышая надёжность системы.
Модуль FR-2057TW предназначен для использования в системах автоматизации, где требуется изолированное управление высокими токами. Он идеально подходит для управления исполнительными механизмами, такими как электромагниты, реле и другие устройства, требующие изолированного управления. Благодаря своей изоляции и защите от неверной полярности, модуль обеспечивает надёжную работу в промышленных условиях, где возможны электрические помехи и колебания напряжения.
Преимущества FR-2057TW включают:
- Высокая изоляция каналов: 3750 В постоянного тока, что повышает надёжность системы.
- Широкий диапазон рабочих температур: от -25 до +75°C, позволяя использовать модуль в различных климатических условиях.
- Защита от неверной полярности: предотвращает повреждение устройства при неправильном подключении питания.
- Гибкость в монтаже: компактные размеры и возможность монтажа на DIN-рейку упрощают интеграцию в существующие системы.
FR-2057TW совместим с другими устройствами ICP DAS, что позволяет создавать интегрированные решения для автоматизации. Его можно использовать в сочетании с контроллерами, датчиками и другими модулями для построения комплексных систем управления. Благодаря стандартным разъёмам и протоколам передачи данных, модуль легко интегрируется в существующие системы автоматизации, обеспечивая надёжную и эффективную работу.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 32.5 x 110 x 102 |
| Светодиодные индикаторы | Питание, Соединение, Ошибка соединения, Терминальный резистор, Дискретный вывод |
| Потребление тока | 2.4 В |
| Кабель | 2-проводный Belden 9841 (витая пара) |
| Дальность передачи данных | 400 м макс. для 250 кб/с; 100 м макс. для 1 Мб/с |
| Скорость передачи данных | 250 кб/с или 1 Мб/с (по умолчанию) |
| Время цикла | 2.88 мс для 250 кб/с; 0.72 мс для 1 Мб/с |

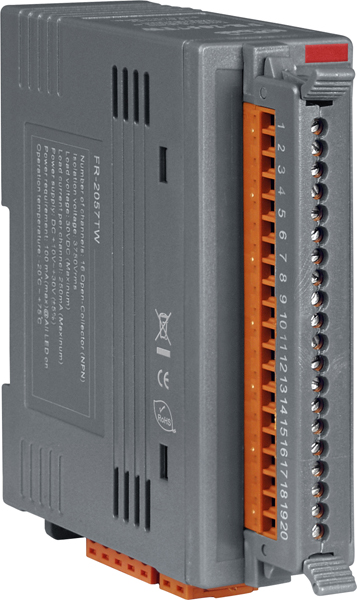

| Разъем | Клеммы под винт, 20 контактов |
| Монтаж | На DIN-рейку |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |

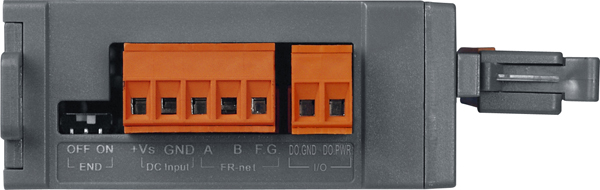

| Разъем электропитания | Клемма |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +85 |
| Количество каналов дискретного вывода | 16 |
| Напряжение нагрузки | 30 В макс. |
| Тип каналов дискретного вывода | Открытый коллектор Sink Тип 'открытый коллектор', изолированный |
| Максимальная нагрузка на канал | 250 мА |
| Изоляция каналов | 3750 В пост. |
