Модуль FR-2057 от компании ICP DAS представляет собой устройство с 16 каналами изолированного дискретного вывода, предназначенное для интеграции в системы автоматизации, требующие надежного и изолированного управления цифровыми сигналами. Модуль подключается к сети FRnet, обеспечивая эффективную и безопасную передачу данных.
Ключевые технические особенности FR-2057 включают:
- Количество каналов: 16 каналов дискретного вывода с открытым коллектором (Sink), каждый с максимальной нагрузкой 100 мА.
- Скорость передачи данных: 250 кбит/с или 1 Мбит/с, с временем цикла 2,88 мс и 0,72 мс соответственно.
- Дальность передачи данных: до 400 метров при скорости 250 кбит/с и до 100 метров при 1 Мбит/с.
- Электропитание: рабочее напряжение 10–30 В постоянного тока, максимальное потребление 2 Вт, защита от неверной полярности.
- Условия эксплуатации: рабочая температура от –25 до +75°C, влажность 10–90% без конденсации.
- Габариты: 33 x 110 x 102 мм, монтаж на DIN-рейку.
- Изоляция: напряжение изоляции каналов 1500 В, защита от электростатических разрядов (ESD) до 4 кВ для каждого канала.
Модуль FR-2057 предназначен для использования в промышленных системах автоматизации, где требуется изолированное управление цифровыми сигналами. Он идеально подходит для применения в таких областях, как управление оборудованием, мониторинг состояния устройств, а также в системах безопасности и сигнализации. Благодаря изолированным выходам и защите от электростатических разрядов, FR-2057 обеспечивает надежную работу в условиях промышленного окружения.
Преимущества FR-2057 включают:
- Изоляция каналов: повышает надежность системы, предотвращая влияние помех и обеспечивая защиту от коротких замыканий.
- Гибкость монтажа: возможность установки на DIN-рейку упрощает интеграцию в существующие системы.
- Широкий диапазон рабочих температур: от –25 до +75°C позволяет использовать модуль в различных климатических условиях.
- Защита от неверной полярности: предотвращает повреждение устройства при неправильном подключении питания.

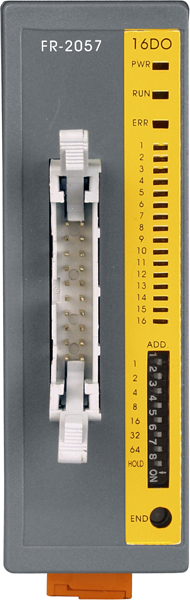

FR-2057 совместим с другими устройствами ICP DAS, поддерживающими протокол FRnet, что обеспечивает легкую интеграцию в существующие системы автоматизации. Модуль оснащен светодиодными индикаторами состояния, включая питание, соединение, ошибку соединения, терминальный резистор и состояние дискретных выходов, что упрощает диагностику и обслуживание системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 33 x 110 x 102 |
| Светодиодные индикаторы | Питание, Соединение, Ошибка соединения, Терминальный резистор, Дискретный вывод |
| Потребление тока | 2 Вт макс. |
| Кабель | 2-проводный Belden 9841 (витая пара) |
| Дальность передачи данных | 400 м макс. для 250 кб/с; 100 м макс. для 1 Мб/с |
| Скорость передачи данных | 250 кб/с или 1 Мб/с (по умолчанию) |
| Время цикла | 2.88 мс для 250 кб/с; 0.72 мс для 1 Мб/с |

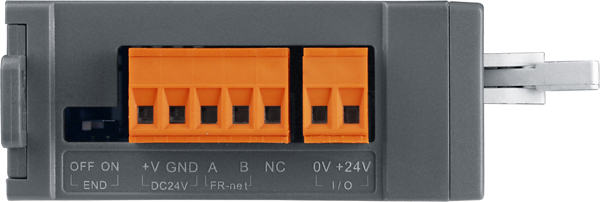

| Разъем | Клеммы под винт, 20 контактов |
| Напряжение изоляции | 3 кВ |
| Монтаж | На DIN-рейку |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Разъем электропитания | Клемма |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +85 |
| Количество каналов дискретного вывода | 16 |
| Напряжение нагрузки | 24 В макс. |
| Тип каналов дискретного вывода | Открытый коллектор Sink Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 100 мА |
| Изоляция каналов | 1500 В |
