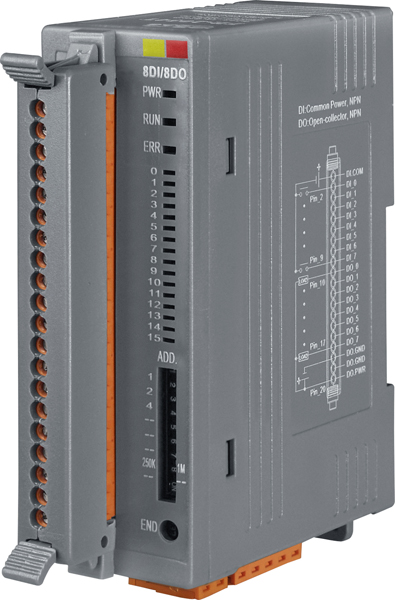

Модуль FR-2054T от компании ICP DAS представляет собой устройство ввода-вывода, оснащённое 8 изолированными цифровыми входами и 8 изолированными цифровыми выходами, предназначенное для интеграции в промышленные системы автоматизации с использованием протокола FRnet.
Ключевые технические особенности FR-2054T включают:
- Габаритные размеры: 33 x 102 x 110 мм, что обеспечивает компактность при монтаже на DIN-рейку.

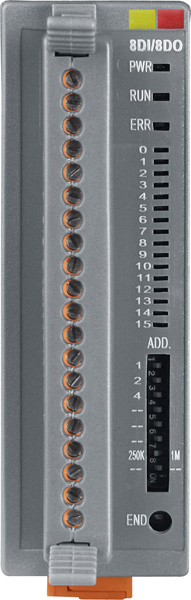

- Светодиодные индикаторы: Питание, Соединение, Ошибка соединения, Терминальный резистор, Дискретный ввод/вывод для удобства мониторинга состояния устройства.
- Потребление тока: Максимум 2 Вт, что способствует энергоэффективности системы.
- Кабель: 2-проводный Belden 9841 (витая пара) для надёжной передачи данных.
- Дальность передачи данных: До 400 м при скорости 250 кбит/с и до 100 м при 1 Мбит/с, обеспечивая гибкость в размещении устройства в промышленной среде.
- Скорость передачи данных: 250 кбит/с или 1 Мбит/с (по умолчанию), позволяя адаптировать систему под требования конкретного приложения.
- Время цикла: 2.88 мс при 250 кбит/с и 0.72 мс при 1 Мбит/с, что гарантирует быструю реакцию системы на изменения.

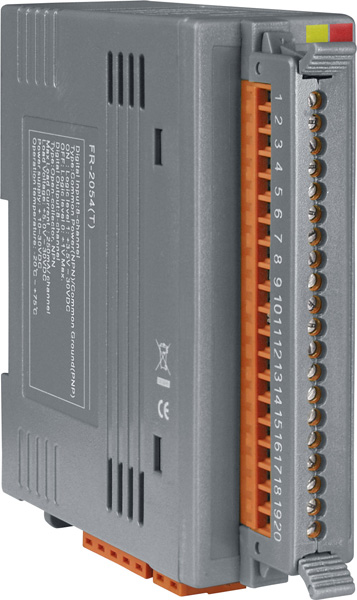

- Разъём: Клеммы под винт, 20 контактов для надёжного подключения.
- Количество каналов дискретного ввода: 8 с входным сопротивлением 3.3 кОм и изоляцией 3750 В, поддерживающие типы подключения Sink/Source.
- Напряжение логических уровней: Логический 0: до +11 В, логический 1: от +19 до +30 В, обеспечивая совместимость с различными промышленными сигналами.
- Количество каналов дискретного вывода: 8 с максимальным выходным напряжением 30 В и максимальной нагрузкой на канал 100 мА, поддерживающие тип подключения "открытый коллектор" (Sink).
- Изоляция каналов: 3750 В, что повышает надёжность работы в условиях электромагнитных помех.
- Рабочее напряжение: 10 ~ 30 В постоянного тока, обеспечивая гибкость в выборе источника питания.
- Рабочая влажность: 10 ~ 90% без образования конденсата, что позволяет использовать устройство в различных климатических условиях.
- Рабочая температура: от -25 до +75°C, обеспечивая надёжную эксплуатацию в широком диапазоне температур.
- Защита от неверной полярности: присутствует, предотвращая повреждение устройства при неправильном подключении питания.
Модуль FR-2054T предназначен для применения в промышленных системах автоматизации, где требуется надёжный и изолированный ввод/вывод сигналов. Он идеально подходит для интеграции в системы управления технологическими процессами, мониторинга и управления оборудованием, а также в системы сбора данных с удалённых объектов. Благодаря поддержке протокола FRnet, устройство обеспечивает эффективную и надёжную передачу данных в реальном времени, что критично для промышленных приложений.
Преимущества FR-2054T включают:
- Компактные размеры: Устройство легко интегрируется в ограниченные пространства, экономя место в распределительных щитах и шкафах управления.
- Высокая изоляция: Каналы ввода и вывода изолированы на 3750 В, что повышает устойчивость к электромагнитным помехам и защищает оборудование от возможных повреждений.
- Гибкость подключения: Поддержка различных типов подключения (Sink/Source) и совместимость с различными уровнями логических сигналов делают устройство универсальным для различных промышленных приложений.
- Надёжность в эксплуатации: Широкий диапазон рабочих температур и влажности, а также защита от неверной полярности обеспечивают стабильную работу устройства в различных условиях.
FR-2054T совместим с другими устройствами ICP DAS, использующими протокол FRnet, что позволяет создавать масштабируемые и надёжные системы автоматизации. Интеграция с промышленными контроллерами, сенсорами и исполнительными механизмами обеспечивает эффективное управление и мониторинг технологических процессов. Устройство также может быть использовано в качестве расширения существующих систем ввода/вывода, повышая их функциональность и гибкость.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 33 x 102 x 110 |
| Светодиодные индикаторы | Питание, Соединение, Ошибка соединения, Терминальный резистор, Дискретный ввод/вывод |
| Потребление тока | 2 Вт макс. |
| Кабель | 2-проводный Belden 9841 (витая пара) |
| Дальность передачи данных | 400 м макс. для 250 кб/с; 100 м макс. для 1 Мб/с |
| Скорость передачи данных | 250 кб/с или 1 Мб/с (по умолчанию) |
| Время цикла | 2.88 мс для 250 кб/с; 0.72 мс для 1 Мб/с |
| Разъем | Клеммы под винт, 20 контактов |
| Количество каналов дискретного ввода | 8 |
| Входное сопротивление | 3.3 кОм |
| Напряжение изоляции, В | 3750 |
| Напряжение лог. 0 | +11 В пост макс. |
| Напряжение лог. 1 | +19 ~ +30 В пост |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Монтаж | На DIN-рейку |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |

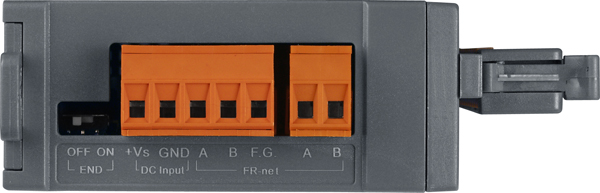

| Разъем электропитания | Клемма |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +85 |
| Количество каналов дискретного вывода | 8 |
| Напряжение нагрузки | 30 В макс. |
| Тип каналов дискретного вывода | Открытый коллектор Sink Тип 'открытый коллектор', изолированный |
| Максимальная нагрузка на канал | 100 мА |
| Изоляция каналов | 3750 В пост. |
