Модуль FR-2017iT 8/16-channel Isolated Analog Input Module With High Voltage Protection And Isolated

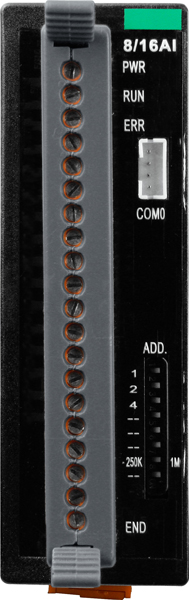

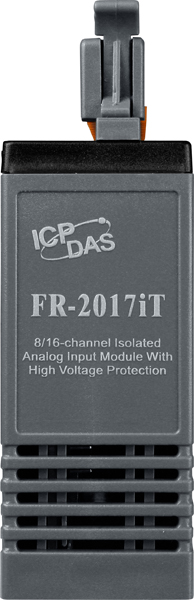

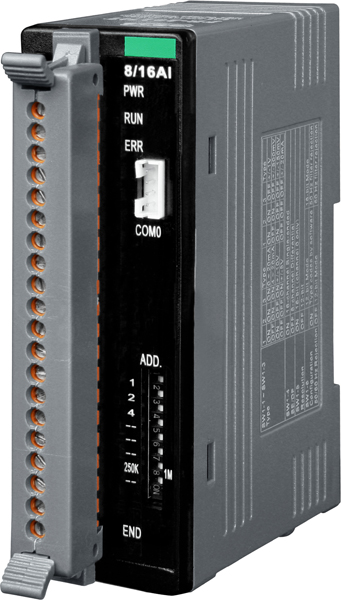

Модуль FR-2017iT от компании ICP DAS представляет собой устройство ввода-вывода с 8 или 16 каналами изолированного аналогового ввода, предназначенное для интеграции в системы автоматизации и мониторинга. Он обеспечивает высокую степень изоляции и защиту от перенапряжений, что делает его надежным компонентом в промышленных приложениях.

Ключевые технические особенности FR-2017iT включают:

• Габаритные размеры: 32,5 x 110 x 102 мм, что позволяет экономить пространство при монтаже на DIN-рейку.
• Светодиодные индикаторы: наличие индикаторов питания, соединения, ошибки соединения и терминального резистора для удобства эксплуатации и диагностики.
• Потребление тока: максимальное значение 2,4 Вт, обеспечивающее эффективное энергопотребление.
• Пропускная способность: 15,7 Гц для 1 канала и 78,7 Гц для 8/16 каналов, что соответствует требованиям к скорости передачи данных в промышленных системах.
• Частота дискретизации: 10 Гц для 1 канала и 50 Гц для 8/16 каналов, обеспечивая необходимую точность измерений.
• Температурный дрейф нуля: ±20 мкВ/°C, а температурный дрейф шкалы составляет ±25 ppm/°C, что гарантирует стабильность показаний в различных температурных условиях.
• Кабель: использование 2-проводного кабеля Belden 9841 (витая пара) для надежной передачи сигналов.
• Дальность передачи данных: до 400 м при скорости 250 кбит/с и до 100 м при 1 Мбит/с, что обеспечивает гибкость в проектировании системы.
• Скорость передачи данных: 250 кбит/с или 1 Мбит/с (по умолчанию), соответствующая стандартам промышленной автоматизации.
• Время цикла: 2,88 мс при 250 кбит/с и 0,72 мс при 1 Мбит/с, что обеспечивает быструю обработку данных.

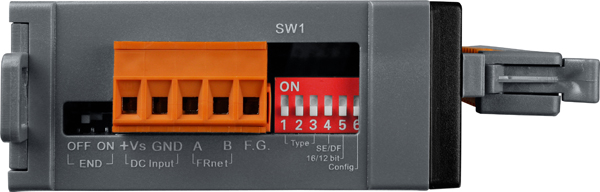

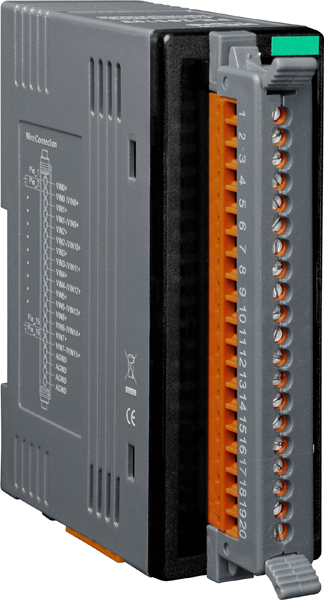

• Разъем: клеммы под винт, 20 контактов, обеспечивающие надежное соединение.
• Напряжение изоляции: 3 кВ, обеспечивающее защиту от электрических помех.
• Рабочее напряжение: 10 ~ 30 В постоянного тока, что делает устройство совместимым с различными источниками питания.
• Рабочая влажность: 10 ~ 90%, без образования конденсата, что расширяет область применения устройства.
• Рабочая температура: от -25 до +75°C, что позволяет использовать модуль в различных климатических условиях.
• Защита от выброса напряжения (IEC 61000-4-5): 3 кВ для линии питания, обеспечивая дополнительную безопасность.
• Защита EFT (IEC 61000-4-4): ±4 кВ для линии питания, повышая устойчивость к электромагнитным помехам.
• Защита ESD (IEC 61000-4-2): ±4 кВ для каждого канала и ±8 кВ для случайной точки, предотвращая повреждения от статического электричества.
• Количество каналов АЦП: 8/16, обеспечивая гибкость в конфигурации системы.
• Подавление синфазных помех: 100 дБ в номинальном режиме и 86 дБ в общем режиме, что повышает точность измерений.
• Индивидуальная настройка каналов: возможность настройки каждого канала отдельно для оптимизации работы системы.
• Разрешение АЦП: 16 бит для 1 канала и 12 бит для 8/16 каналов, обеспечивая необходимую точность измерений.
• Диапазон входных сигналов по напряжению: ±5 В, ±10 В, ±1 В, ±150 мВ, ±500 мВ, что позволяет работать с различными типами сигналов.
• Диапазон входных сигналов по току: 0 ~ 20 мА, ±20 мА, 4 ~ 20 мА (требуется внешний резистор 125 Ом), обеспечивая гибкость в подключении датчиков.
• Входное сопротивление: 2 МОм (дифференциальные каналы) и 1 МОм (ассиметричные каналы), что минимизирует влияние на измеряемые сигналы.

Модуль FR-2017iT предназначен для использования в системах автоматизации, мониторинга и управления, где требуется надежный и точный аналоговый ввод. Он идеально подходит для интеграции в промышленные контроллеры, системы сбора данных и другие приложения, требующие изолированного аналогового ввода с защитой от перенапряжений.

Преимущества FR-2017iT включают:

• Высокая степень изоляции и защиты: обеспечивает надежную работу в условиях электромагнитных помех и перенапряжений.
• Гибкость в конфигурации: возможность выбора количества каналов и диапазонов входных сигналов для соответствия требованиям конкретного приложения.
• Простота монтажа: компактные размеры и монтаж на DIN-рейку упрощают установку и обслуживание.
• Широкий диапазон рабочих температур: от -25 до +75°C, что позволяет использовать модуль в различных климатических условиях.
• Совместимость с промышленными стандартами: поддержка протокола FRnet и соответствие международным стандартам защиты обеспечивают надежную интеграцию в существующие системы.

FR-2017iT является надежным решением для предприятий, требующих высококачественного аналогового ввода с изоляцией и защитой от перенапряжений, обеспечивая точность и стабильность измерений в различных промышленных приложениях.

Основные характеристики:
