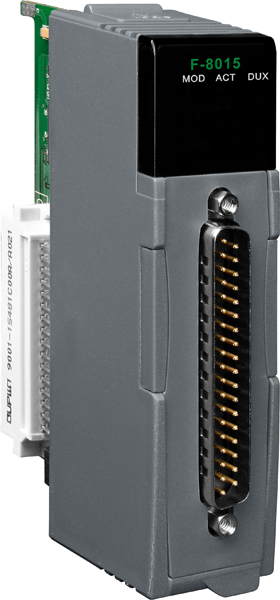

Модуль F-8015 CR 8-channel RTD Input Module (Gray Cover) (RoHS)

Модуль F-8015 CR от компании ICP DAS предназначен для высокоточного измерения температуры с использованием терморезисторов (RTD). Он оснащён 8 каналами аналогового ввода, что позволяет одновременно обрабатывать данные с нескольких датчиков, обеспечивая эффективный мониторинг температурных параметров в различных промышленных приложениях.

Ключевые технические особенности модуля F-8015 CR включают:

• Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
• Частота дискретизации: 8 Гц, позволяющая получать данные с высокой скоростью.
• Температурный дрейф нуля: ±0,5 мкВ/°C, что минимизирует погрешности, связанные с изменениями температуры окружающей среды.
• Температурный дрейф шкалы: ±20 ppm/°C, обеспечивая стабильность измерений при температурных колебаниях.
• Входное сопротивление: 20 МОм, что позволяет подключать датчики с высоким сопротивлением без значительных потерь сигнала.
• Подавление синфазных помех: 90 дБ в номинальном режиме и 106 дБ в общем режиме, обеспечивая защиту от электромагнитных помех.
• Диапазон измеряемых температур: от -200 до +850°C для Pt100 и от -200 до +630°C для JPt-100 и Pt1000, что делает модуль универсальным для различных типов терморезисторов.
• Напряжение изоляции: 3000 В, обеспечивая защиту от перенапряжений и повышая надёжность работы системы.

Модуль F-8015 CR предназначен для использования в промышленных системах автоматизации, где требуется точный и надёжный мониторинг температуры. Он идеально подходит для интеграции в системы управления технологическими процессами, системы мониторинга и контроля, а также в системы сбора данных с различных датчиков температуры. Благодаря своей совместимости с терморезисторами Pt-100, JPt-100 и Pt-1000, модуль обеспечивает гибкость при выборе датчиков, соответствующих специфическим требованиям приложения.

Среди преимуществ модуля F-8015 CR можно отметить:

• Компактные габариты: 30 x 85 x 115 мм и вес 0,3 кг, что облегчает монтаж в ограниченных пространствах.
• Низкое потребление энергии: 1 Вт, способствуя экономии электроэнергии в длительных эксплуатационных циклах.
• Широкий диапазон рабочих температур: от -25 до +75°C, что позволяет использовать модуль в различных климатических условиях.
• Высокая электромагнитная совместимость: соответствует стандартам EN 61000-6-2, EN 61000-6-4, IEC/EN 61000-4-2 и IEC/EN 61000-4-4, обеспечивая устойчивость к внешним электромагнитным воздействиям.
• Наличие резервирования: время переключения менее 100 мкс, повышая надёжность системы в случае отказа одного из каналов.
• Терминальная плата контроля разрыва связи: наличие этой функции позволяет оперативно обнаруживать и устранять неисправности в системе.
• Безопасное значение и значение при подаче питания: обеспечивают защиту от некорректных значений при старте системы, предотвращая возможные ошибки в работе.

Модуль F-8015 CR является надёжным и эффективным решением для задач, связанных с измерением температуры в промышленных условиях, обеспечивая высокую точность, гибкость и надёжность при интеграции в различные системы автоматизации и мониторинга.
