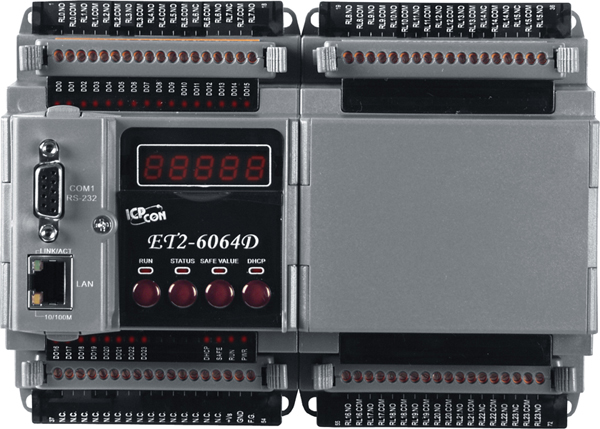

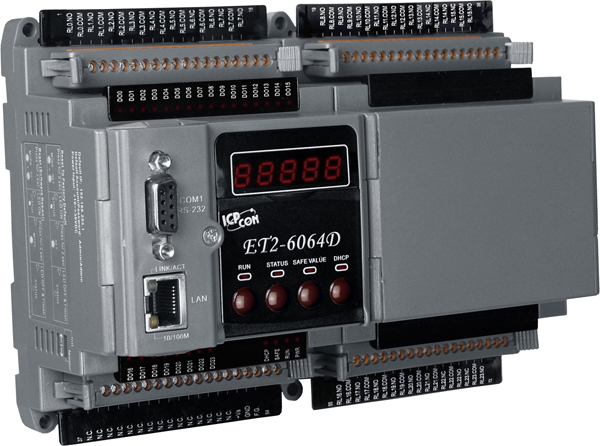

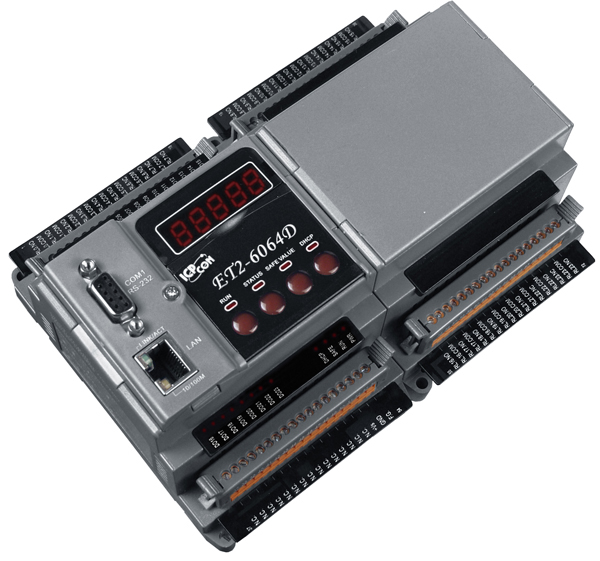

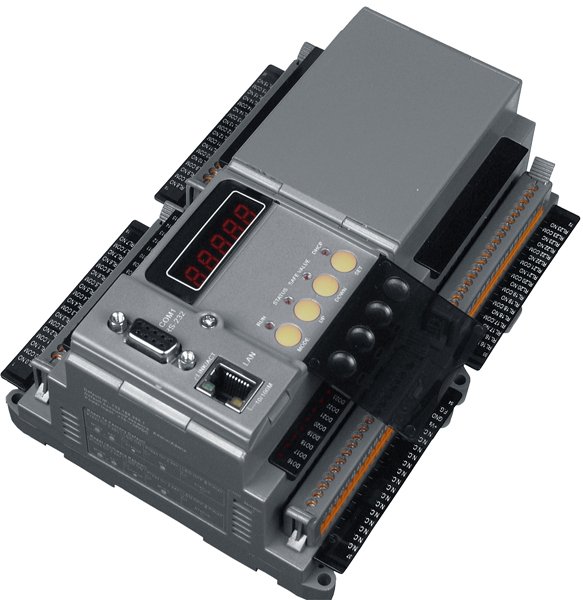

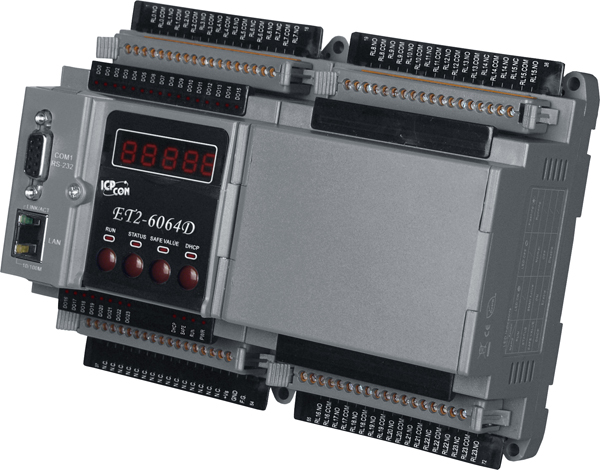

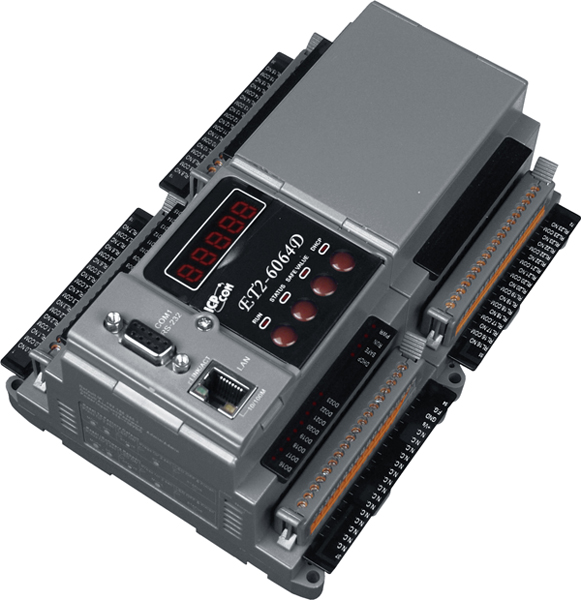

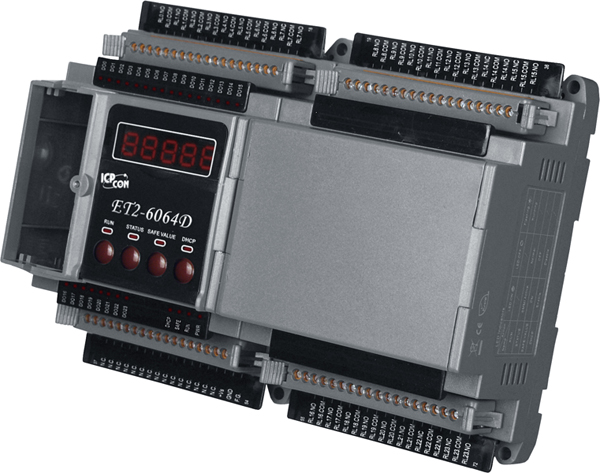

Модуль ET2-6064D CR 24-channel Relay Output

Модуль ET2-6064D CR от компании ICP DAS представляет собой промышленное устройство с 24 каналами релейного вывода, предназначенное для интеграции в системы автоматизации и управления. Он обеспечивает надежное и эффективное управление различными электрическими нагрузками в промышленных приложениях.

**Ключевые технические особенности:**

• Релейные каналы: 24 канала релейного вывода, из которых 18 — силовые реле типа Form A (нормально открытые), а 6 — реле типа Form C (нормально открытые и закрытые). Это позволяет управлять как однонаправленными, так и переключаемыми нагрузками.
• Нагрузочная способность: максимальный ток на канал составляет 5 А для реле Form A и 2 А для реле Form C, что обеспечивает гибкость в выборе подключаемых устройств.
• Время переключения реле: не более 15 мс для Form A и 5 мс для Form C, что гарантирует быструю реакцию системы на управляющие сигналы.
• Электрическая износостойкость: до 100 000 переключений при нагрузке 28 В DC и 5 А для Form A, а также 100 000 переключений при 30 В DC и 2 А для Form C, что подтверждает долговечность устройства.
• Изоляция и безопасность: внутренняя изоляция между компонентами составляет 3750 В, сопротивление изоляции — не менее 1000 МОм при 500 В DC, а электрическая прочность между катушкой и контактами достигает 4 кВ для Form A и 1,5 кВ для Form C, обеспечивая надежную защиту от перенапряжений.
• Коммуникационные интерфейсы: оснащен портом RS-232 для передачи данных на скорости до 115200 бит/с и портом Ethernet 10/100 Base T(X) с разъемом RJ45 для интеграции в сети Ethernet.
• Питание: рабочее напряжение от 10 до 30 В DC, с потреблением энергии 3 Вт, что делает устройство энергоэффективным.
• Условия эксплуатации: рабочая температура от -25 до +75°C и влажность от 10 до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.

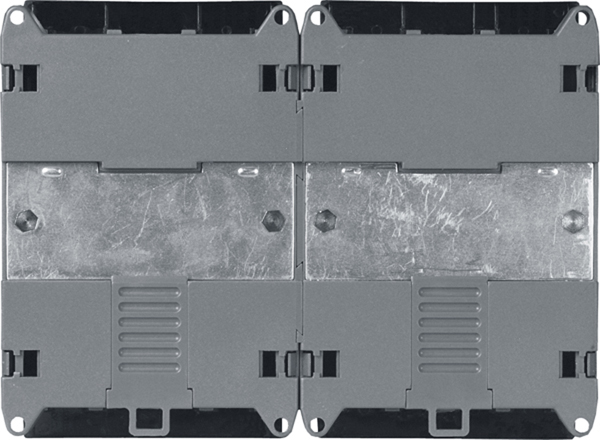

• Монтаж: предусмотрены варианты установки на DIN-рейку и настенный монтаж, обеспечивая гибкость в размещении устройства в промышленной среде.

**Области применения и целевая аудитория:**

Модуль ET2-6064D CR предназначен для использования в системах автоматизации, где требуется управление множеством релейных выходов. Он идеально подходит для:

• Управления освещением в промышленных зданиях;
• Контроля за вентиляционными и отопительными системами;
• Автоматизации процессов в производственных линиях;
• Интеграции в системы безопасности для управления сигнализацией и тревожными системами;
• Мониторинга и управления оборудованием в энергетическом секторе.

**Преимущества и совместимость:**

• Интеграция с Modbus: поддержка протоколов Modbus TCP и Modbus RTU позволяет легко интегрировать модуль в существующие системы SCADA и другие системы автоматизации, обеспечивая совместимость с широким спектром оборудования.
• Встроенный веб-сервер: наличие встроенного веб-сервера позволяет настраивать и мониторить устройство через стандартный веб-браузер без необходимости установки дополнительного программного обеспечения, что упрощает процесс эксплуатации.
• Гибкость монтажа: возможность установки на DIN-рейку и настенный монтаж обеспечивает удобство размещения устройства в различных промышленных помещениях.
• Надежность и долговечность: высокие показатели износостойкости и электрической прочности гарантируют долгосрочную и бесперебойную работу устройства в условиях промышленной эксплуатации.

Модуль ET2-6064D CR от ICP DAS представляет собой надежное и эффективное решение для управления релейными выходами в промышленных системах автоматизации, обеспечивая высокую производительность и гибкость в эксплуатации.
