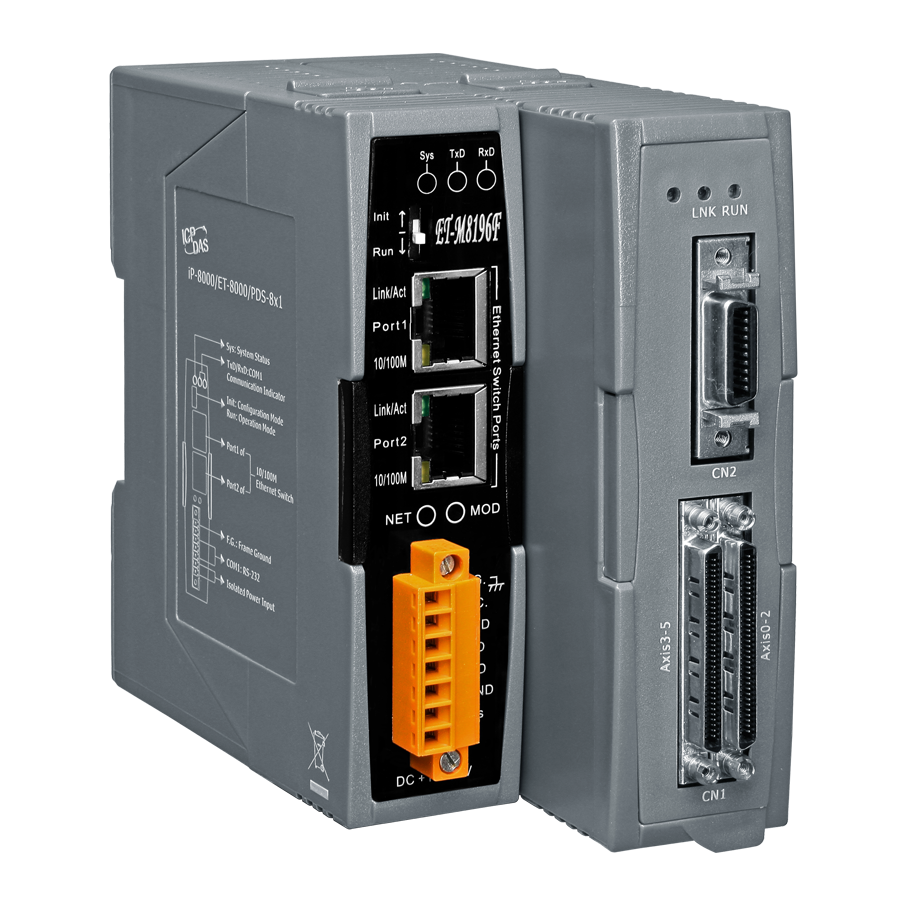

Модуль ET-M8196F Ethernet Remote Automation Unit with High-speed 6-axis Motion Control Module

Модуль ET-M8196F от компании ICP DAS представляет собой высокоскоростной удаленный контроллер с 6-осевым модулем управления движением, предназначенный для интеграции в системы автоматизации с использованием протокола Modbus TCP. Устройство обеспечивает эффективное управление шаговыми и импульсными сервоприводами, предлагая гибкие возможности для различных промышленных приложений.

Ключевые технические особенности ET-M8196F включают:

• 6-осевой контроль движения: независимое управление движением по шести осям с поддержкой линейной интерполяции (2/6 осей), круговой интерполяции (2/3 оси) и винтовой интерполяции (3 оси).
• Высокая скорость обработки: максимальная частота пульсации на выходе достигает 4 МГц, а максимальная частота счета/энкодера — 12 МГц, что обеспечивает точность и быстродействие системы.
• Интерфейсы ввода-вывода: 12 каналов дискретного ввода и 3 канала дискретного вывода, с возможностью расширения до 128 каналов по интерфейсу FRnet, что позволяет гибко настраивать систему под конкретные задачи.
• Протоколы и интерфейсы: два порта Ethernet 10/100 Base T(X) с разъемами RJ45, поддерживающие протокол Modbus TCP для надежной и быстрой передачи данных.
• Защищенность и надежность: изоляция каналов внутренней логики составляет 2500 Vrms, обеспечивая защиту от электрических помех и повышая надежность работы устройства в промышленных условиях.
• Условия эксплуатации: рабочая температура от 0 до +60°C, температура хранения от -20 до +80°C, рабочая влажность от 5 до 90% без образования конденсата, что делает устройство пригодным для использования в различных климатических условиях.
• Совместимость: драйверы для операционных систем Windows XP/7/8/10 обеспечивают легкую интеграцию с существующими системами управления и мониторинга.

Области применения ET-M8196F включают:

• Системы автоматизации производства: управление роботизированными линиями, станками с ЧПУ, упаковочными машинами и другими автоматизированными процессами, требующими точного и быстрого управления движением.
• Контроль и мониторинг: интеграция в системы SCADA для сбора и анализа данных о состоянии оборудования, а также для удаленного управления и диагностики.
• Модернизация существующих систем: замена устаревших контроллеров на более современные решения с поддержкой Ethernet и Modbus TCP, что повышает гибкость и расширяемость системы.

Преимущества ET-M8196F:

• Гибкость и расширяемость: возможность подключения дополнительных модулей ввода-вывода через интерфейс FRnet позволяет адаптировать систему под конкретные требования.
• Высокая производительность: поддержка высокоскоростных операций и сложных траекторий движения обеспечивает эффективность и точность в работе.
• Надежность: защита от электрических помех и широкий диапазон рабочих температур гарантируют стабильную работу устройства в различных условиях.
• Совместимость: поддержка стандартных протоколов и интерфейсов облегчает интеграцию с существующими системами и оборудованием.

Модуль ET-M8196F является надежным и эффективным решением для предприятий, стремящихся повысить уровень автоматизации и точности управления движением в своих производственных процессах.
