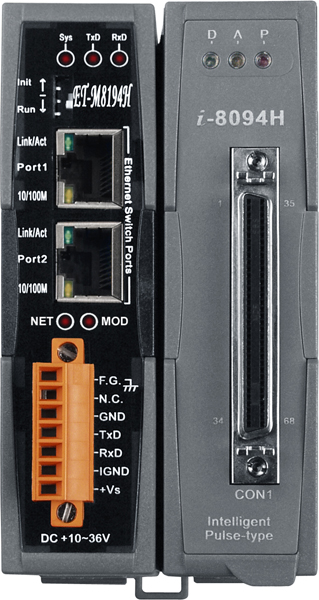

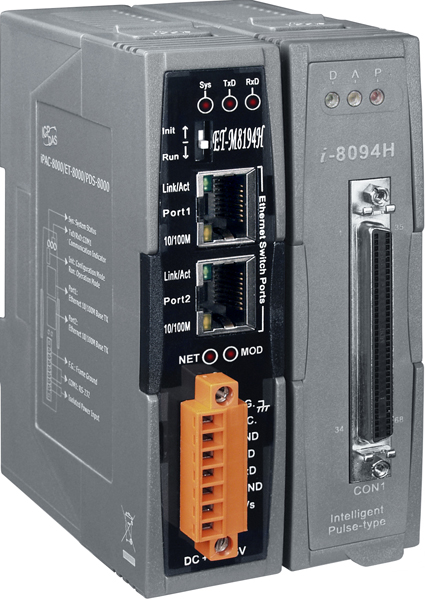

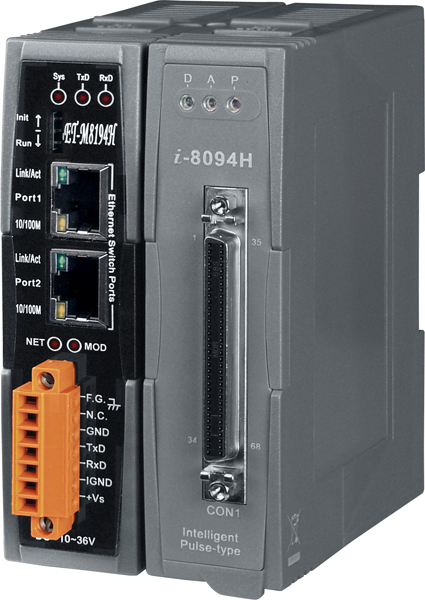

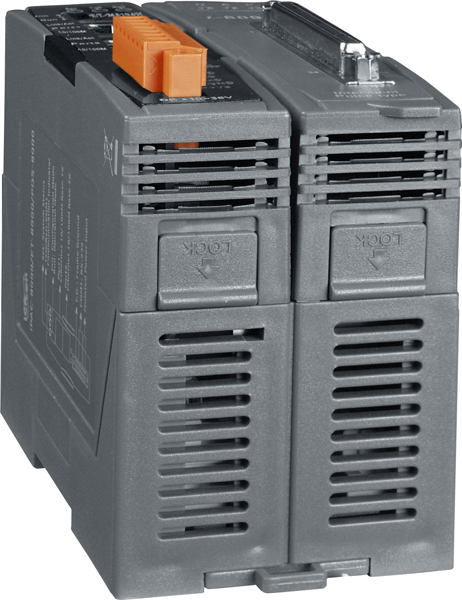

Модуль ET-M8194H-G Ethernet Remote Automation Unit with High Speed 4-axes Motion Control

Модуль ET-M8194H-G от компании ICP DAS представляет собой высокоскоростной Ethernet-устройство с удалённым управлением, оснащённое модулем управления движением для четырёх осей. Это решение предназначено для интеграции в системы автоматизации, требующие точного и быстрого управления движением, а также надёжной передачи данных по сети Ethernet.

Ключевые технические особенности ET-M8194H-G включают:

• Четырёхосевое управление движением: поддержка линейной интерполяции для 2/3 осей и круговой интерполяции для 2 осей, обеспечивая гибкость в сложных траекториях.
• Высокая частота счёта: максимальная частота счёта достигает 4 МГц, что гарантирует быструю обработку сигналов и точное управление.
• Разрешение счётчика/энкодера: 32 бита, обеспечивая высокую точность позиционирования и контроля.
• Интерфейсы ввода/вывода: поддержка до 128 каналов дискретного ввода и вывода по протоколу Frnet, что позволяет интегрировать множество устройств в систему.
• Изоляция каналов внутренней логики: 2500 В, обеспечивая защиту от электрических помех и повышая надёжность работы устройства.
• Два порта Ethernet 10/100 Base T(X): для обеспечения надёжной и быстрой передачи данных по сети.
• Поддержка протокола Modbus TCP: для интеграции с различными системами управления, такими как SCADA, PAC или PLC.
• Рабочие условия: температура эксплуатации от 0 до +60°C, влажность от 5 до 90% без конденсации, что делает устройство пригодным для использования в различных промышленных средах.
• Компактные размеры: 65 x 99 x 121 мм, что облегчает монтаж на DIN-рейку и экономит пространство в распределительных щитах.

Области применения ET-M8194H-G включают:

• Системы автоматизации: для управления движением в производственных линиях, роботизированных комплексах и других автоматизированных процессах.
• Интеграция с SCADA, PAC или PLC: для расширения функциональности существующих систем управления и обеспечения удалённого контроля.
• Многоосевые системы: для реализации сложных траекторий и синхронизации движений в многозадачных приложениях.

Преимущества ET-M8194H-G:

• Гибкость в интеграции: возможность каскадирования нескольких устройств для реализации многоосевых систем управления.
• Простота настройки: наличие утилиты EzMove для конфигурации и макропрограммирования без необходимости компиляции.
• Надёжность: высокая изоляция каналов и защита от электрических помех обеспечивают стабильную работу в промышленных условиях.
• Совместимость: поддержка различных операционных систем, включая Windows XP/7/8/10, и наличие драйверов для упрощения интеграции в существующие системы.

Модуль ET-M8194H-G является эффективным решением для предприятий, стремящихся повысить точность и надёжность управления движением в своих автоматизированных системах, обеспечивая высокую производительность и гибкость в настройке.

Основные характеристики:
