Модуль ET-7284 CR Ethernet I/O Module with 4-/8-channel Counter/Frequency/Encoder Input and 4-channe

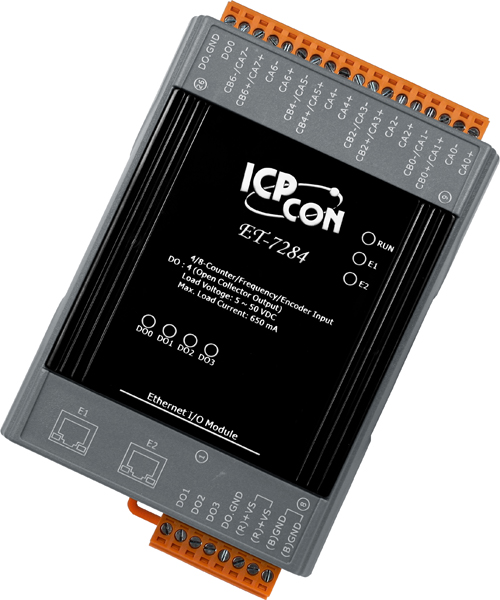

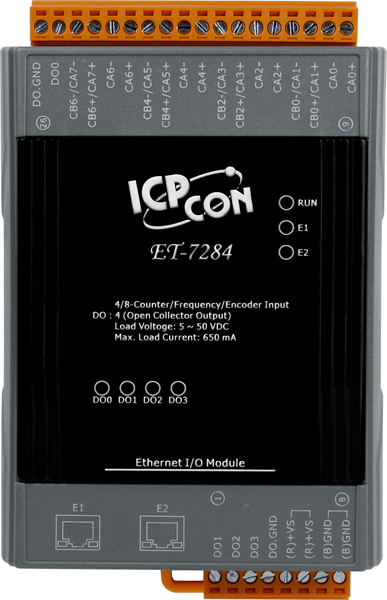

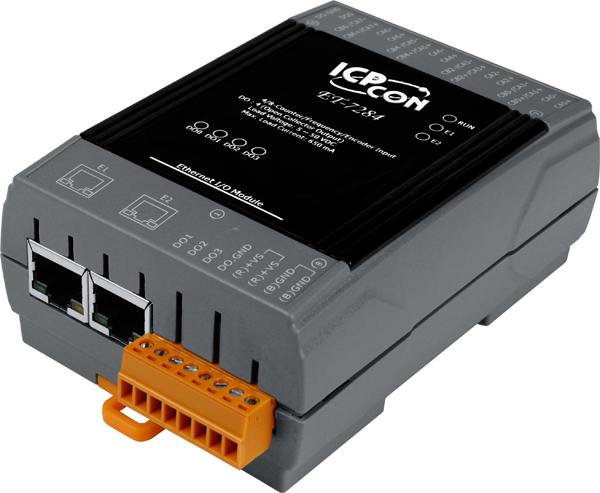

Модуль ET-7284 CR от компании ICP DAS представляет собой Ethernet-устройство ввода-вывода, оснащённое 4 или 8 каналами для считывания сигналов от счётчиков, частотомеров и энкодеров, а также 4 каналами дискретного вывода. Это решение предназначено для интеграции в системы автоматизации, требующие точного измерения и управления сигналами в реальном времени.

Ключевые технические особенности модуля ET-7284 CR включают:

• Ввод сигналов: 4 или 8 каналов, поддерживающих различные типы входных сигналов, включая AB-фазу, CW/CCW, импульс/направление, частоту и квадрантный режим. Максимальная частота входного сигнала достигает 1 МГц, что обеспечивает высокую точность измерений.
• Дискретный вывод: 4 канала с открытым коллектором, способные работать с нагрузками от 5 до 50 В постоянного тока и током до 650 мА на канал. Это позволяет управлять различными исполнительными механизмами, такими как реле или соленоиды.
• Интерфейсы связи: Два порта Ethernet 10/100 Base T(X) с разъёмами RJ45 и встроенным коммутатором, поддерживающие протоколы Modbus TCP и Modbus UDP. Это обеспечивает гибкость в интеграции с различными системами управления и мониторинга.
• Питание: Возможность питания через терминальную клемму от источника постоянного тока с диапазоном напряжений от 12 до 48 В. Также предусмотрена защита от неверной полярности, что повышает надёжность эксплуатации устройства.
• Условия эксплуатации: Рабочая температура от -25 до +75°C и рабочая влажность от 10 до 90% без образования конденсата. Модуль оснащён защитой от перенапряжений, электростатических разрядов (ESD) и быстрых транзиентов (EFT), соответствующей стандартам IEC 61000-4-2 и IEC 61000-4-4, что гарантирует его надёжную работу в промышленных условиях.
• Функции безопасности: Поддержка идентификации по ID, пароля и фильтрации по IP-адресу, что обеспечивает защиту от несанкционированного доступа и повышает уровень безопасности системы.
• Монтаж: Компактные габариты (120 x 76 x 38 мм) и возможность монтажа на DIN-рейку, а также настольного или настенного монтажа, что упрощает интеграцию устройства в различные промышленные панели и шкафы.

Модуль ET-7284 CR идеально подходит для применения в системах автоматизации, где требуется точный учёт и управление импульсными сигналами. Это может включать в себя системы учёта энергии, контроль скорости вращения в приводных механизмах, а также мониторинг и управление процессами, связанными с измерением частоты и количества. Благодаря своей гибкости и надёжности, устройство находит применение в различных отраслях промышленности, включая машиностроение, энергетический сектор и автоматизацию производственных процессов.

При интеграции модуля ET-7284 CR в существующие системы важно учитывать его совместимость с используемыми протоколами и интерфейсами. Устройство поддерживает стандарты Modbus TCP и Modbus UDP, что обеспечивает лёгкую интеграцию с широким спектром промышленного оборудования и систем управления. Также следует обратить внимание на требования к питанию и условиям эксплуатации, чтобы обеспечить оптимальную работу устройства в конкретных условиях.
