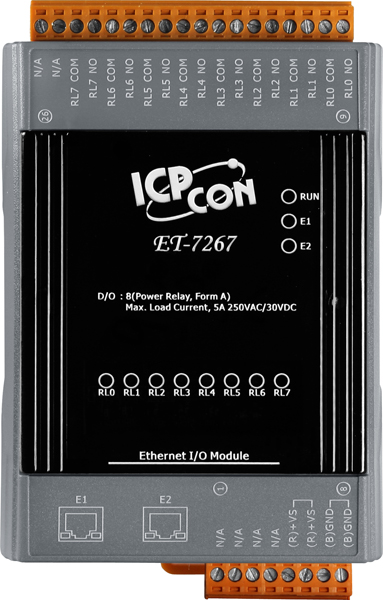

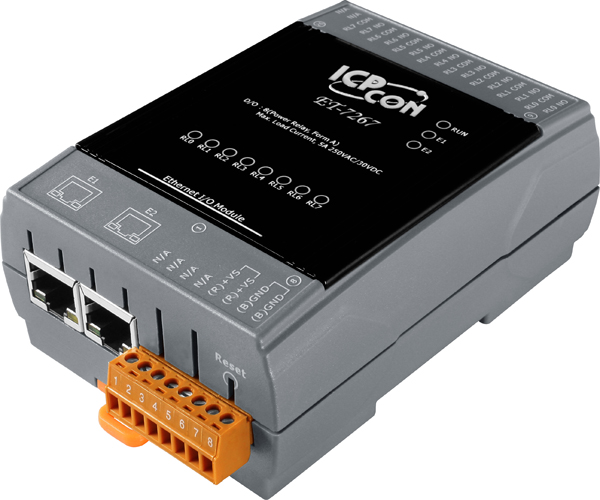

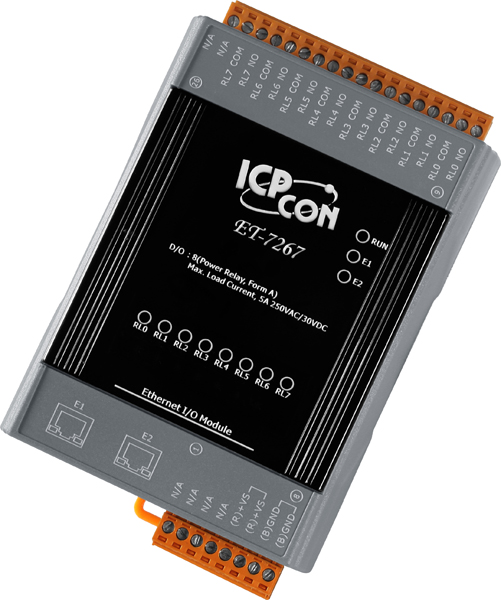

Модуль ET-7267 CR Ethernet I/O Module with 2-port Ethernet Switch, with 8-ch Relay (RoHS)

Модуль ET-7267 CR от ICP DAS представляет собой Ethernet-модуль с 8 каналами силового реле и встроенным 2-портовым Ethernet-коммутатором. Он предназначен для интеграции в системы автоматизации, требующие надежного управления релейными выходами и эффективной передачи данных по сети Ethernet.

Ключевые технические особенности модуля ET-7267 CR включают:

• Релейные выходы: 8 каналов силового реле типа Form A (SPST N.O.), обеспечивающих нагрузочную способность до 10 мА при 5 В. Время переключения реле не превышает 10 мс, а время восстановления составляет максимум 5 мс. Механическая износостойкость реле достигает 20 миллионов переключений, а электрическая — 100 тысяч переключений.
• Сетевые интерфейсы: Два порта Ethernet 10/100 Base T(X) с разъемами RJ45, встроенный коммутатор. Поддерживаются протоколы Modbus TCP и Modbus UDP. Магнитная изоляция Ethernet-портов составляет 1,5 кВ, что обеспечивает защиту от электромагнитных помех.
• Питание: Возможность питания через терминальную клемму с диапазоном 12–48 В постоянного тока. Максимальное потребление тока — 3,9 Вт. Защита от неверной полярности предотвращает повреждение устройства при неправильном подключении питания.
• Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -30 до +85°C. Рабочая влажность — 10–90% без образования конденсата, что делает модуль пригодным для использования в различных климатических условиях.
• Функции безопасности: Поддержка ID, пароля и фильтрации по IP-адресу для обеспечения защищенного доступа к устройству и предотвращения несанкционированного управления.

Модуль ET-7267 CR находит применение в различных областях промышленной автоматизации, включая системы управления оборудованием, мониторинг и управление процессами, а также в системах безопасности, где требуется надежное управление релейными выходами и эффективная передача данных по сети Ethernet.

Преимущества использования модуля ET-7267 CR включают:

• Интегрированная архитектура: Встроенный 2-портовый Ethernet-коммутатор позволяет создавать цепочки устройств без необходимости использования дополнительных сетевых компонентов, упрощая монтаж и снижая затраты.
• Гибкость монтажа: Возможность установки на DIN-рейку, а также настольный и настенный монтаж обеспечивают удобство размещения устройства в различных условиях эксплуатации.
• Надежность и долговечность: Высокая механическая и электрическая износостойкость реле гарантирует долгосрочную и бесперебойную работу устройства в промышленных условиях.

Модуль ET-7267 CR совместим с различными системами автоматизации, поддерживающими протоколы Modbus TCP и Modbus UDP, что обеспечивает его интеграцию в существующие инфраструктуры без необходимости значительных изменений в системе управления.

Основные характеристики:
