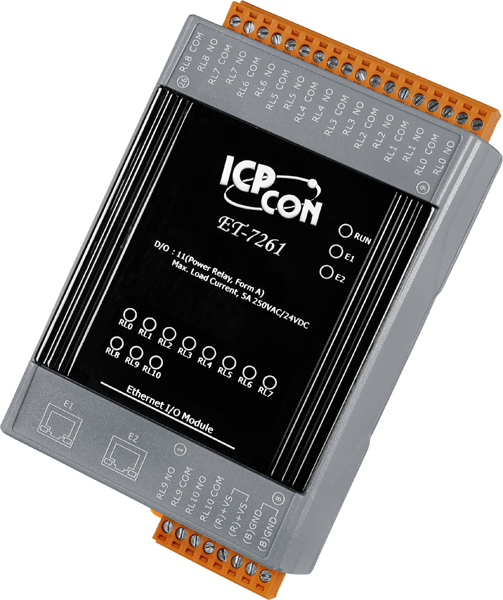

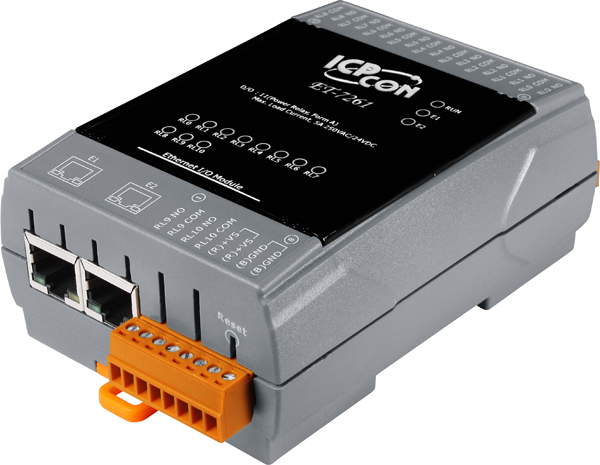

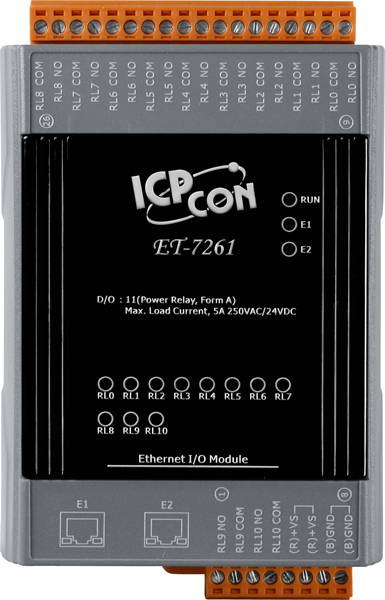

Модуль ET-7261 CR от компании ICP DAS представляет собой Ethernet-устройство с 11 каналами силового реле и встроенным 2-портовым Ethernet-коммутатором. Он предназначен для интеграции в системы автоматизации, требующие надежного управления и мониторинга удаленных объектов через сеть Ethernet.
Ключевые технические особенности модуля включают:
- Релейные выходы: 11 каналов с электромеханическими реле Form A (SPST N.O.), способными переключать до 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Время переключения реле не превышает 10 мс, а время восстановления составляет 5 мс.
- Сетевые интерфейсы: два порта Ethernet 10/100 Base T(X) с разъемами RJ45, поддерживающие протоколы Modbus TCP и Modbus UDP. Встроенный коммутатор позволяет создавать топологию "цепочка" (daisy-chain), упрощая прокладку кабелей.
- Питание: питание через терминальные клеммы с диапазоном входного напряжения 12–48 В постоянного тока. Максимальное потребление мощности составляет 4,4 Вт. Защита от переполюсовки предотвращает повреждение устройства при неправильном подключении питания.
- Условия эксплуатации: рабочая температура от -25 до +75°C и влажность от 10 до 90% без конденсации. Эти характеристики обеспечивают стабильную работу модуля в различных промышленных условиях.
- Защита: изоляция Ethernet-портов от перенапряжений до 1,5 кВ, защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита от быстрых транзиентных перенапряжений (EFT) до ±4 кВ для линии питания, а также защита от перенапряжений до ±2 кВ для линии питания. Изоляция каналов внутренней логики составляет 3000 В постоянного тока, что повышает надежность устройства в условиях электромагнитных помех.
Модуль ET-7261 CR находит применение в различных областях промышленности, включая системы управления зданием (BMS), автоматизацию производственных процессов, мониторинг и управление удаленными объектами, а также в системах безопасности. Его способность интегрироваться с SCADA-системами, программируемыми логическими контроллерами (PLC) и другими промышленными контроллерами делает его универсальным решением для задач удаленного управления и мониторинга.
Преимущества модуля ET-7261 CR включают:
- Интегрированная сеть: наличие встроенного 2-портового Ethernet-коммутатора упрощает прокладку кабелей и снижает затраты на оборудование.
- Гибкость монтажа: возможность установки на DIN-рейку, а также настольный и настенный монтаж обеспечивают удобство размещения устройства в различных условиях.
- Функции безопасности: поддержка фильтрации по IP-адресу, аутентификации по ID и паролю повышает уровень безопасности системы.
- Программируемые значения: возможность настройки значений при подаче питания и безопасных значений реле программно позволяет адаптировать устройство под специфические требования приложения.
Модуль ET-7261 CR совместим с промышленными стандартами и протоколами, что обеспечивает его интеграцию в существующие системы автоматизации. Его надежность и функциональность делают его эффективным решением для задач удаленного управления и мониторинга в промышленной сфере.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 76 x 38 |
| Индикаторы ввода/вывода | Есть |
| Потребление тока | 4.4 Вт макс. |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Монтаж | На DIN-рейку Настольный/настенный |
| Тип каналов релейного вывода | Силовое реле, Form A (SPST N.O.) |
| Время переключения реле | 10 мс макс. |
| Рабочее напряжение | 250 В пост./перем. |
| Количество каналов релейного вывода | 11 |
| Механическая износостойкость | 20000000 переключений |
| Установка значения при подаче питания | Есть, настраивается программно |
| Время восстановления | 5 мс макс. |
| Установка безопасного значения | Есть, настраивается программно |
| Электрическая износостойкость | 100000 переключений |
| Нагрузочная способность реле | 10 мА при 5 В |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Нет |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Нет |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Нет |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита от перенапряжения | ±2 кВ для линии питания |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | 1500 |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Тип каналов | Релейный вывод |
| Тип устройства | Модуль дискретного вывода |
