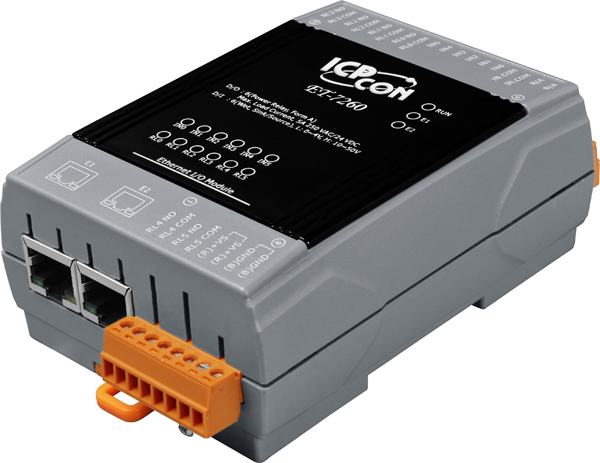

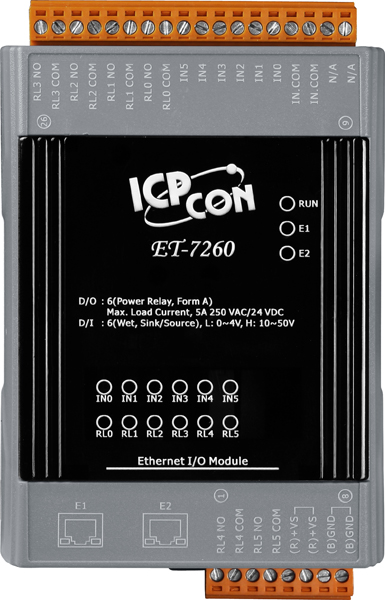

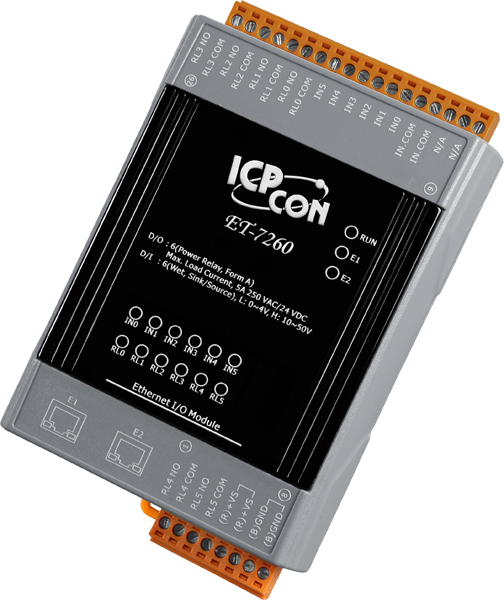

Модуль ET-7260 CR Ethernet I/O Module with 2-port Ethernet Switch, with 6-ch Relay Output and 6-ch D

Модуль ET-7260 CR от компании ICP DAS представляет собой промышленное устройство ввода-вывода, предназначенное для интеграции в системы автоматизации и мониторинга. Он оснащён шестью каналами дискретного ввода и шестью каналами релейного вывода, а также встроенным двухпортовым Ethernet-коммутатором, что обеспечивает гибкость в организации сетевой инфраструктуры.

Ключевые технические особенности модуля включают:

• Дискретный ввод: 6 каналов с типом подключения Sink/Source, поддерживающие влажный контакт. Входное сопротивление составляет 10 кОм, а напряжение в открытом состоянии варьируется от +10 до +50 В постоянного тока, в закрытом состоянии — до +4 В постоянного тока.
• Релейный вывод: 6 каналов с силовыми реле Form A (SPST N.O.), способные переключать напряжение до 250 В переменного или постоянного тока. Время переключения реле не превышает 10 мс, а время восстановления — 5 мс.
• Сетевые интерфейсы: 2 порта Ethernet 10/100 Base T(X) с разъёмами RJ45, функционирующие как встроенный коммутатор. Поддерживаются протоколы Modbus TCP и Modbus UDP, обеспечивая совместимость с широким спектром устройств и систем.
• Питание: Возможность питания через терминальную клемму при напряжении от 12 до 48 В постоянного тока. Отсутствует поддержка PoE.
• Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -30 до +85°C, рабочая влажность от 10 до 90% без образования конденсата.
• Защита: Защита от перенапряжения до +70 В постоянного тока для входных каналов и ±2 кВ для линии питания. Также предусмотрена защита от неверной полярности.
• Монтаж: Возможность монтажа на DIN-рейку, а также настольный и настенный варианты установки. Габаритные размеры устройства составляют 120 x 76 x 38 мм.

Модуль ET-7260 CR предназначен для использования в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг состояния оборудования и системы сигнализации. Его возможности по интеграции с существующими сетями и системами управления делают его подходящим для предприятий, требующих надежного и гибкого решения для ввода-вывода сигналов.

Преимущества использования модуля ET-7260 CR включают:

• Интегрированная сетевая инфраструктура: Встроенный двухпортовый Ethernet-коммутатор позволяет оптимизировать сетевую топологию и снизить затраты на дополнительное оборудование.
• Гибкость подключения: Поддержка различных типов подключения для дискретных входов (Sink/Source) и возможность выбора типа подключения для релейных выходов обеспечивают совместимость с разнообразными устройствами.
• Надежность и защита: Высокий уровень защиты от перенапряжений и неверной полярности повышает надежность работы устройства в промышленных условиях.
• Универсальность монтажа: Компактные размеры и различные варианты монтажа позволяют интегрировать модуль в существующие системы без значительных изменений в инфраструктуре.

Модуль ET-7260 CR от ICP DAS является эффективным решением для предприятий, стремящихся повысить эффективность и надежность своих систем автоматизации и мониторинга, обеспечивая гибкость и совместимость с различными промышленными стандартами и протоколами.
