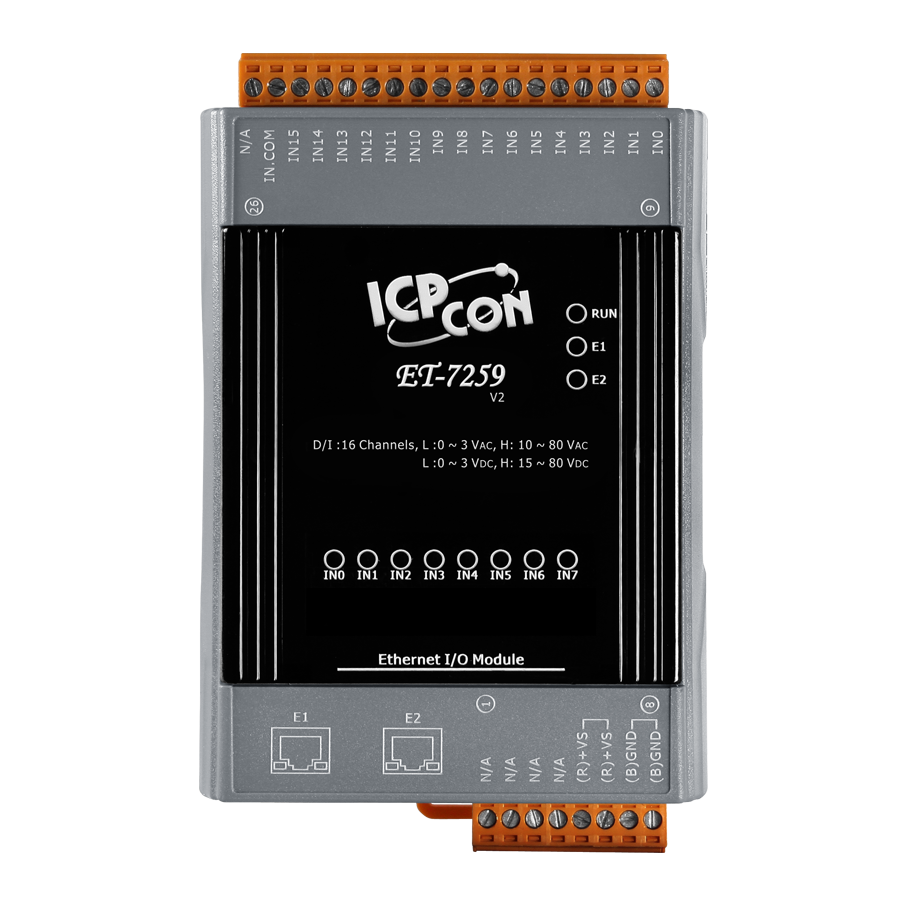

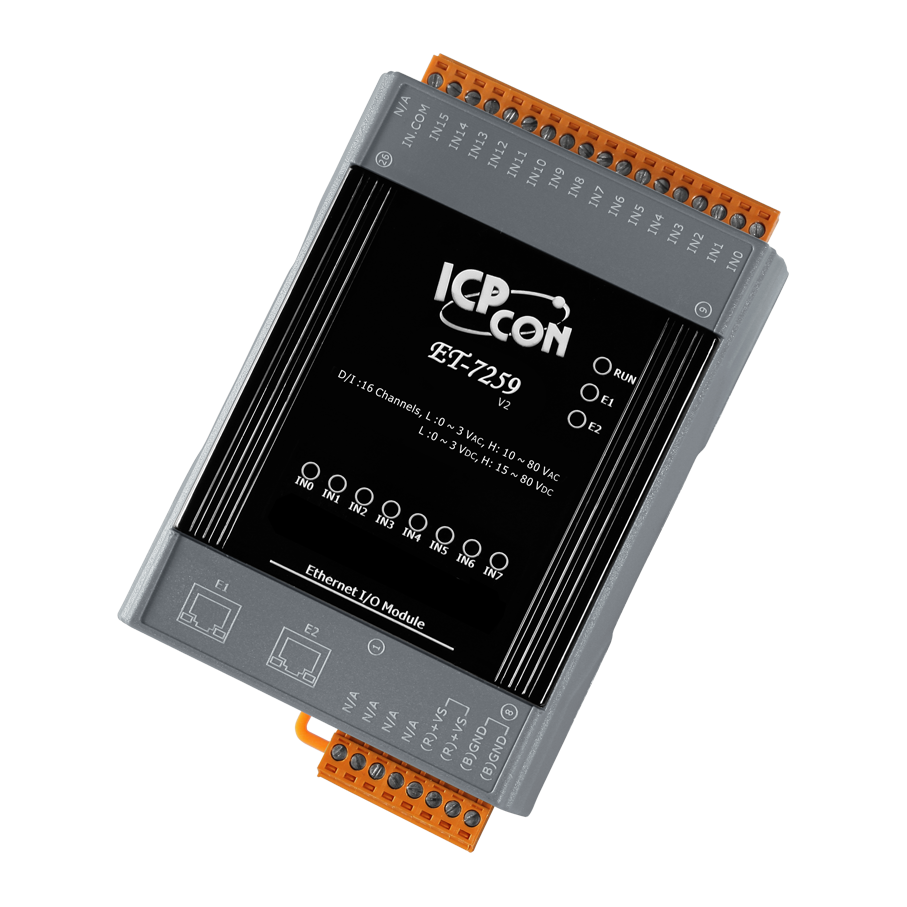

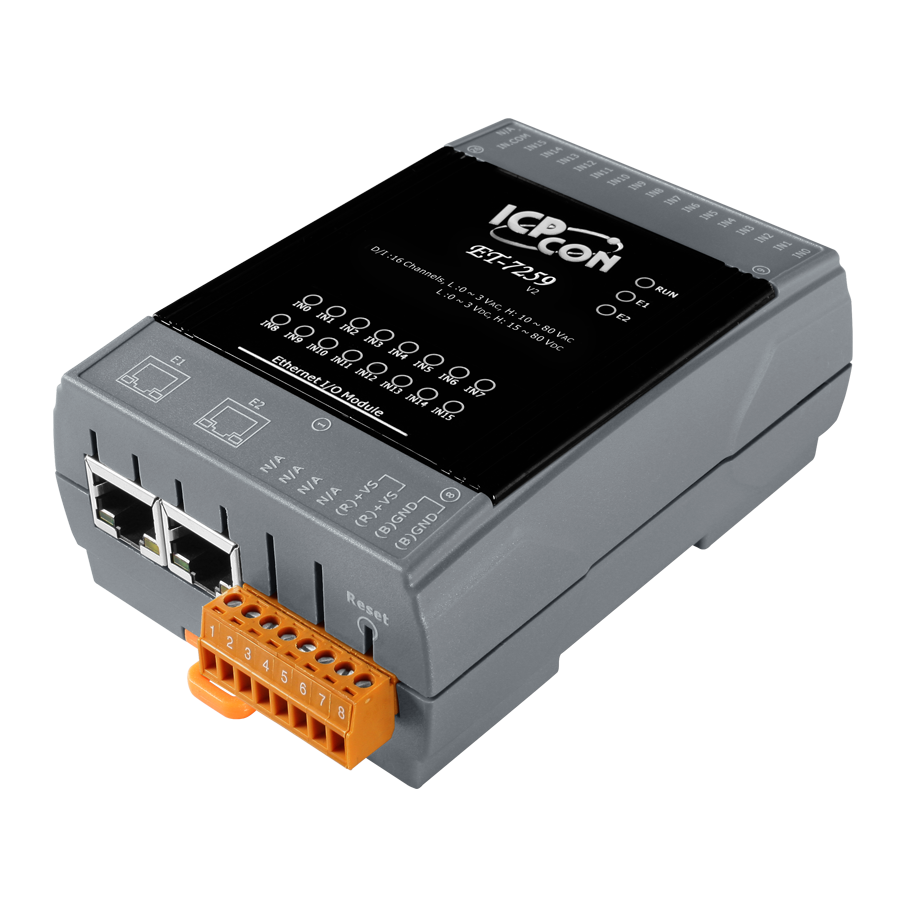

Модуль ET-7259 CR от компании ICP DAS представляет собой Ethernet-устройство с 8 каналами дискретного ввода, оснащённое встроенным 2-портовым Ethernet-коммутатором. Это решение предназначено для интеграции в системы автоматизации, требующие надёжного и эффективного сбора данных с различных устройств.
Ключевые технические особенности модуля включают:
- Дискретный ввод: 8 каналов, поддерживающих влажный контакт (Sink/Source), с входным сопротивлением 30 кОм и защитой от перенапряжения до 120 В переменного тока.
- Логические уровни: Напряжение логического 0 — до 3 В переменного или постоянного тока; логического 1 — от 10 до 80 В переменного или от 15 до 80 В постоянного тока.
- Сетевые интерфейсы: Два порта Ethernet 10/100 Base T(X) с разъёмами RJ45, встроенный коммутатор, поддержка протоколов Modbus TCP и Modbus UDP, магнитная изоляция портов Ethernet — 1,5 кВ.
- Питание: Рабочее напряжение от 10 до 30 В постоянного тока, потребление тока — 2,3 Вт; защита от неверной полярности и возможность питания по PoE.
- Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -30 до +80°C, рабочая влажность 10–90% без конденсации.
- Функции безопасности: Парольная защита, фильтрация по IP-адресу, встроенный сторожевой таймер.
- Монтаж: Возможность установки на DIN-рейку, настольный или настенный монтаж; габаритные размеры — 120 x 76 x 38 мм, материал корпуса — пластик.
Модуль ET-7259 CR находит применение в различных областях промышленной автоматизации, включая системы управления зданиями, мониторинг оборудования, системы безопасности и другие приложения, требующие сбора и передачи данных с дискретных входов. Его интеграция с другими устройствами возможна благодаря поддержке стандартных протоколов Modbus TCP и UDP, а также наличию встроенного коммутатора, что упрощает сетевую инфраструктуру.
Среди преимуществ модуля можно отметить:
- Компактные размеры, позволяющие экономить пространство при монтаже;
- Надёжность в работе при различных температурных и влажностных условиях;
- Гибкость в установке благодаря различным вариантам монтажа;
- Защищённость от перенапряжений и неверной полярности, обеспечивающая долговечность устройства;
- Интеграция с другими устройствами через стандартные протоколы и наличие встроенного коммутатора.
Модуль ET-7259 CR является надёжным и эффективным решением для задач сбора и передачи данных в системах автоматизации, обеспечивая высокую степень защиты и гибкость в установке и эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 76 x 38 |
| Индикаторы ввода/вывода | Есть |
| Потребление тока | 2.3 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Влажный контакт (Sink, Source) |
| Защита от перенапряжения | 120 В пер. |
| Входное сопротивление | 30 кОм |
| Количество каналов дискретного ввода | 8 |
| Напряжение лог. 0 | 3 В пер./3 В пост. макс. |
| Напряжение лог. 1 | 10 ~ 80 В пер./15~80 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы Ethernet-портов | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | Пароль Фильтр по IP-адресу |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Максимальная частота входного сигнала | 100 Гц |
| Максимальное разрешение счетчика | 32 бита |
| Минимальная ширина импульса | 5 мс |
| Тип каналов | Дискретный ввод |
| Тип устройства | Модуль дискретного ввода |
