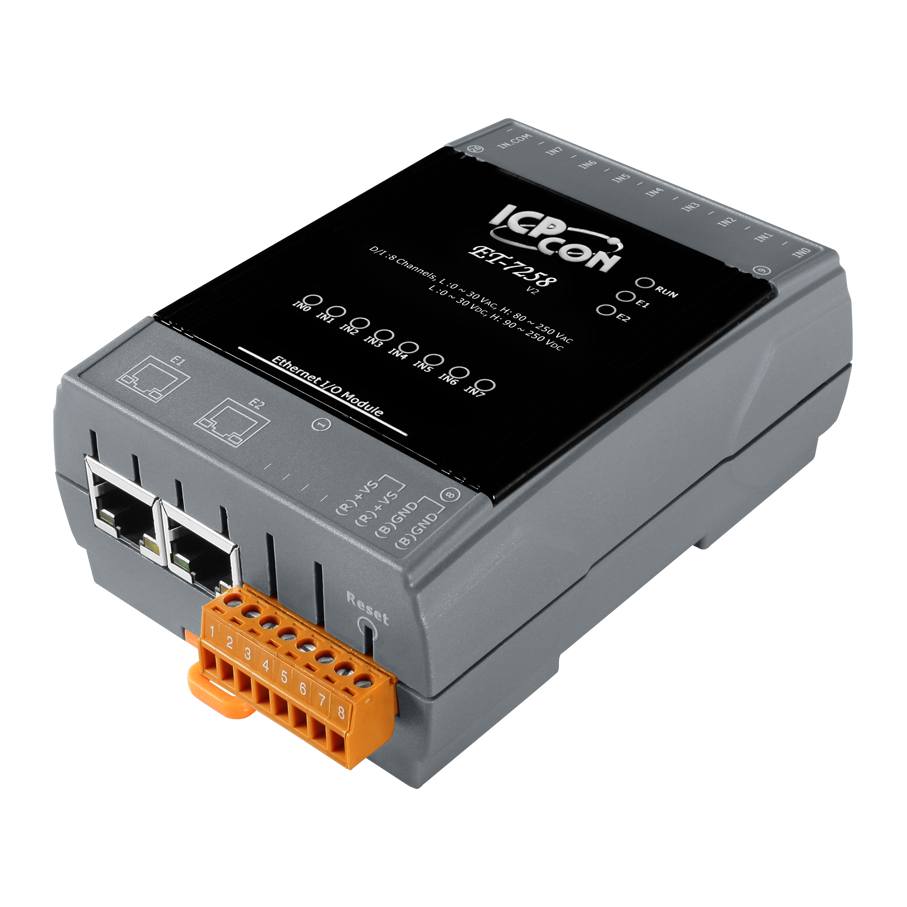

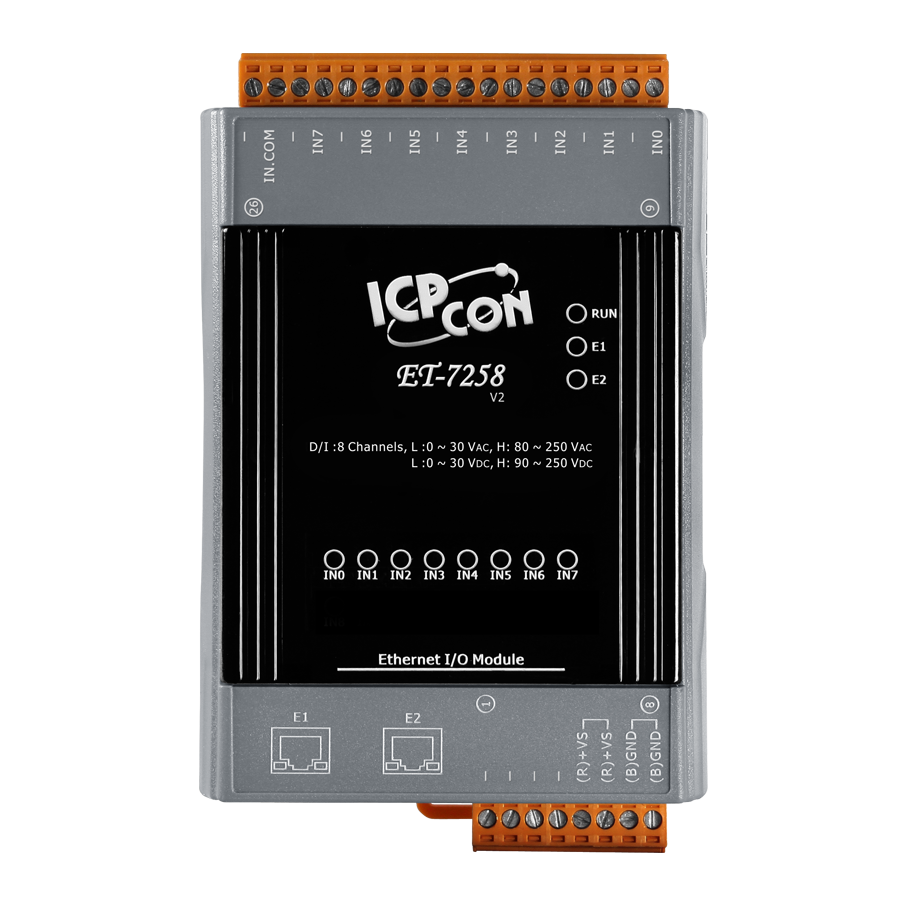

Модуль ET-7258 CR от компании ICP DAS представляет собой Ethernet-устройство ввода/вывода, оснащённое встроенным 2-портовым Ethernet-коммутатором и 16 каналами дискретного ввода переменного тока (AC). Это решение предназначено для интеграции в промышленные системы автоматизации, обеспечивая эффективный сбор и передачу данных с удалённых объектов.
**Ключевые технические особенности:**
- Дискретный ввод: 16 каналов, поддерживающих как влажный контакт (Sink), так и сухой контакт (Source), с входным сопротивлением 150 кОм. Напряжение логического 0 достигает 30 В переменного и постоянного тока, а логического 1 — от 80 до 250 В переменного и от 90 до 250 В постоянного тока.
- Релейный вывод: 6 каналов с силовыми реле (Form A), обеспечивающими нагрузочную способность до 5 А при 250 В переменного и 24 В постоянного тока. Время переключения реле составляет 10 мс, а механическая износостойкость — 20 миллионов переключений.
- Сетевые интерфейсы: Два порта Ethernet 10/100 Base T(X) с разъёмами RJ45, поддерживающие протоколы Modbus TCP и Modbus UDP. Встроенный коммутатор позволяет создавать топологию "цепочка" (Daisy-Chain), упрощая расширение сети.
- Питание и потребление: Рабочее напряжение от 10 до 30 В постоянного тока, с потреблением 3,6 Вт. Защита от неверной полярности предотвращает повреждение устройства при неправильном подключении питания.
- Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 10 до 90% без конденсации. Устройство сохраняет работоспособность в широком диапазоне условий, что делает его подходящим для различных промышленных сред.
- Защита и безопасность: Встроенный сторожевой таймер обеспечивает надёжность работы системы. Функции безопасности включают парольную защиту и фильтрацию по IP-адресу, предотвращая несанкционированный доступ к устройству.
**Области применения и целевая аудитория:**
Модуль ET-7258 CR идеально подходит для использования в системах автоматизации, где требуется мониторинг и управление цифровыми входами с возможностью релейного вывода. Он может быть интегрирован в системы управления технологическими процессами, системы сигнализации и оповещения, а также в системы удалённого мониторинга и управления. Целевая аудитория включает инженеров и технических специалистов, занимающихся проектированием и обслуживанием промышленных автоматизированных систем.
**Преимущества и совместимость:**
- Интеграция с существующими системами: Поддержка стандартных протоколов Modbus TCP и UDP обеспечивает лёгкую интеграцию с различными промышленными контроллерами и SCADA-системами.
- Гибкость монтажа: Возможность монтажа на DIN-рейку, а также настольный и настенный монтаж позволяют адаптировать устройство под различные условия эксплуатации.
- Надёжность и долговечность: Высокая механическая и электрическая износостойкость компонентов гарантирует долгосрочную эксплуатацию устройства в промышленных условиях.
Модуль ET-7258 CR от ICP DAS представляет собой надёжное и эффективное решение для интеграции в промышленные системы автоматизации, обеспечивая высокую гибкость и совместимость с различными устройствами и протоколами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 76 x 120 x 38 |
| Индикаторы ввода/вывода | Есть |
| Потребление тока | 3.6 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Влажный контакт (Sink, Source) |
| Защита от перенапряжения | 300 В пер. ±2 кВ для линии питания |
| Входное сопротивление | 150 кОм |
| Количество каналов дискретного ввода | 6 |
| Напряжение лог. 0 | 30 В пер./30 В пост. макс. |
| Напряжение лог. 1 | 80 ~ 250 В пер./90~250 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| Время переключения реле | 10 мс |
| Количество каналов релейного вывода | 6 |
| Механическая износостойкость | 20000000 переключений |
| Установка значения при подаче питания | Есть, настраивается программно |
| Время восстановления | 5 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Электрическая износостойкость | 100000 переключений |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 24 В пост. |
| Системные индикаторы | Есть |
| Индикаторы Ethernet-портов | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | Пароль Фильтр по IP-адресу |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Максимальная частота входного сигнала | 500 Гц |
| Максимальное разрешение счетчика | 32 бита |
| Минимальная ширина импульса | 1 мс |
| Тип каналов | Дискретный ввод Релейный вывод |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
