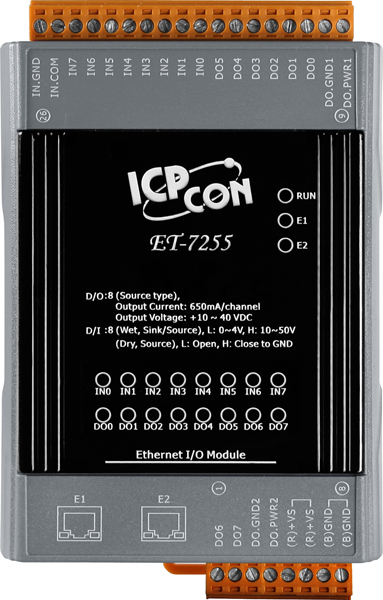

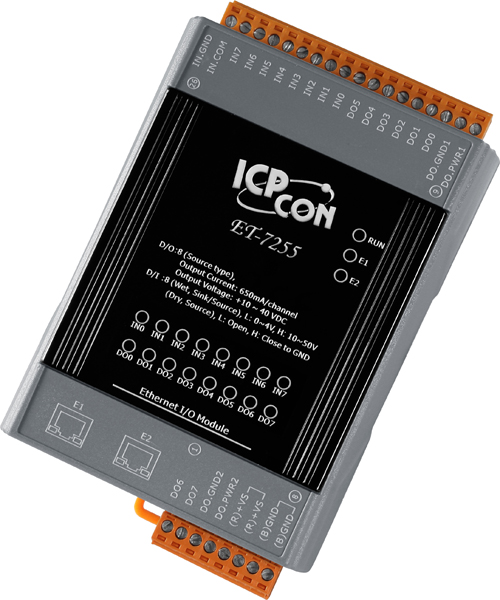

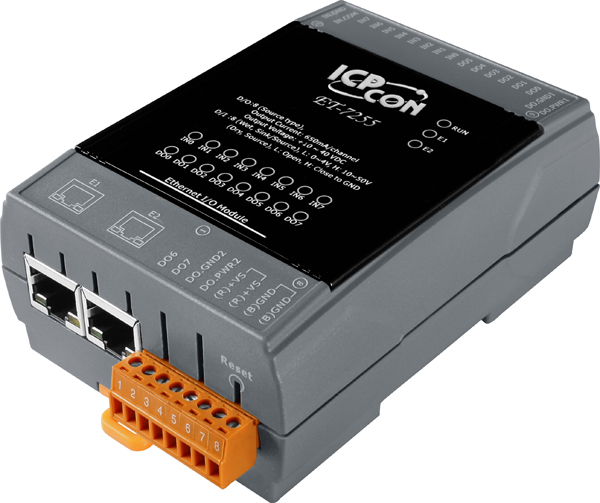

Модуль ET-7255 CR Ethernet I/O Module with 2-port Ethernet Switch, with 8-ch DI, 8-ch DO (RoHS)

Модуль ET-7255 CR от ICP DAS представляет собой промышленное устройство ввода-вывода, предназначенное для интеграции в системы автоматизации с использованием Ethernet-сети. Он оснащён 8 каналами дискретного ввода и 8 каналами дискретного вывода, а также встроенным 2-портовым Ethernet-коммутатором, что позволяет эффективно организовывать сетевую инфраструктуру без необходимости дополнительных устройств.

Ключевые технические особенности модуля включают:

• Дискретный ввод: 8 каналов, поддерживающих как сухие, так и влажные контакты. Входное сопротивление составляет 10 кОм, что обеспечивает совместимость с различными типами датчиков и устройств. Рабочее расстояние для сухого контакта достигает 500 метров, что расширяет возможности применения в крупных объектах.
• Дискретный вывод: 8 каналов с открытым коллектором, способных работать при выходном напряжении от 10 до 40 В и максимальном токе 650 мА. Это позволяет управлять различными исполнительными механизмами, такими как реле, соленоиды и другие устройства.
• Сетевые порты: два порта Ethernet 10/100 Base T(X) с разъёмами RJ45 и встроенным коммутатором, обеспечивающим изоляцию магнитного поля до 1,5 кВ. Это повышает надёжность передачи данных и защищает оборудование от электромагнитных помех.
• Протоколы связи: поддержка Modbus TCP и Modbus UDP, что обеспечивает совместимость с широким спектром промышленного оборудования и систем управления.
• Питание: возможность питания через терминальные клеммы при напряжении от 12 до 48 В постоянного тока. Защита от неверной полярности предотвращает повреждение устройства при неправильном подключении.
• Условия эксплуатации: рабочая температура от -25 до +75°C и влажность от 10 до 90% без конденсации, что делает модуль подходящим для использования в различных климатических условиях.
• Защита: защита от перенапряжения до 70 В постоянного тока, изоляция каналов внутренней логики до 2500 В постоянного тока, защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, а также защита от электрических помех (EFT) до ±2 кВ для линии питания, соответствующие стандартам IEC 61000-4-2 и IEC 61000-4-4.

Модуль ET-7255 CR предназначен для использования в системах автоматизации различных отраслей, включая промышленность, энергетику, транспорт и другие сферы, где требуется надёжный и гибкий ввод-вывод сигналов через Ethernet-сеть. Его возможности по интеграции с различными типами оборудования и протоколами связи делают его универсальным решением для построения распределённых систем управления и мониторинга.

Преимущества использования модуля ET-7255 CR включают:

• Гибкость подключения: поддержка различных типов дискретных входов и выходов позволяет интегрировать модуль в существующие системы без необходимости значительных изменений в инфраструктуре.
• Надёжность: защита от перенапряжений, электромагнитных помех и электростатических разрядов обеспечивает стабильную работу устройства в сложных промышленных условиях.
• Удобство монтажа: компактные размеры (120 x 76 x 38 мм) и возможность монтажа на DIN-рейку или настольный/настенный монтаж упрощают установку и обслуживание устройства.
• Сетевые возможности: встроенный 2-портовый Ethernet-коммутатор позволяет организовать эффективную сетевую топологию без дополнительных устройств, снижая затраты на оборудование и упрощая конфигурацию сети.

Модуль ET-7255 CR является надёжным и эффективным решением для реализации задач ввода-вывода в промышленных системах автоматизации, обеспечивая высокую степень интеграции и гибкости при проектировании и эксплуатации систем управления.
