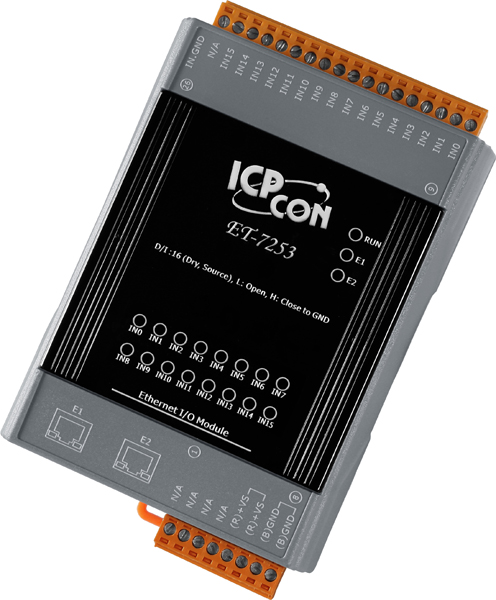

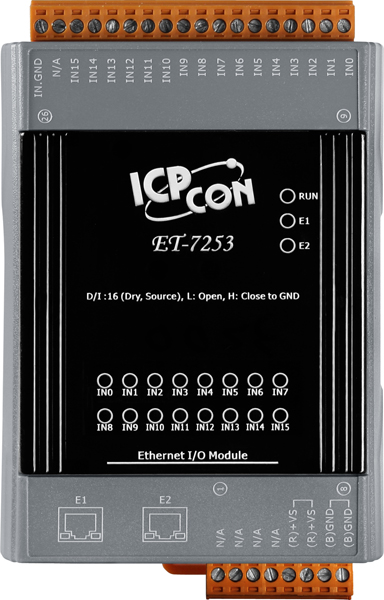

Модуль ET-7253 CR от ICP DAS представляет собой устройство Ethernet с 16 каналами дискретного ввода, предназначенное для интеграции в системы автоматизации и мониторинга. Оснащён встроенным 2-портовым Ethernet-коммутатором, что позволяет создавать расширяемые сети без необходимости дополнительных коммутаторов.
Ключевые технические особенности модуля включают:
- Количество каналов дискретного ввода: 16, поддерживающих сухие контакты с типом подключения "Source".
- Сторожевой таймер: аппаратный с временем срабатывания 0,8 с и программный, настраиваемый пользователем.
- Сетевые порты: два порта Ethernet 10/100 Base T(X) (разъём RJ45) с возможностью питания по PoE (IEEE 802.3af, Class1), обеспечивающие гибкость в установке и снижении затрат на проводку.
- Протоколы связи: поддержка Modbus TCP и Modbus UDP, что гарантирует совместимость с широким спектром промышленного оборудования.
- Защита от перенапряжения: отсутствует, что следует учитывать при подключении к чувствительным компонентам.
- Рабочие условия: температура от -25 до +75 °C и влажность от 10 до 90% без конденсации, что делает модуль подходящим для эксплуатации в различных климатических зонах.
- Габаритные размеры: 120 x 76 x 38 мм, что обеспечивает компактность при монтаже на DIN-рейку или настенном креплении.
Модуль ET-7253 CR предназначен для использования в системах автоматизации зданий, мониторинга оборудования и управления технологическими процессами. Его возможности позволяют интегрировать 16 каналов дискретного ввода в сеть Ethernet, обеспечивая централизованный сбор и обработку данных. Встроенный коммутатор упрощает расширение сети без необходимости дополнительных устройств, а поддержка PoE снижает затраты на электропитание и упрощает установку.
Преимущества модуля включают:
- Гибкость установки: возможность питания по PoE и стандартные порты Ethernet упрощают монтаж и настройку.
- Надёжность: защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу в различных условиях.
- Совместимость: поддержка стандартных протоколов Modbus TCP и UDP гарантирует интеграцию с большинством промышленного оборудования.
При выборе модуля ET-7253 CR важно учитывать его технические характеристики и соответствие требованиям конкретного проекта. Рекомендуется ознакомиться с официальной документацией производителя для получения подробной информации и инструкций по эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 76 x 38 |
| Индикаторы ввода/вывода | Есть |
| Потребление тока | 3.7 Вт макс. |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Тип каналов дискретного ввода | Сухой контакт |
| Защита от перенапряжения | Нет |
| Рабочее расстояние для сухого контакта | 500 м макс. |
| Количество каналов дискретного ввода | 16 |
| Напряжение в закрытом состоянии | Открытый |
| Тип подключения каналов дискретного ввода | Source |
| Напряжение в открытом состоянии | Замкнут на GND |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Нет |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Нет |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Нет |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | 1500 |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Максимальная частота входного сигнала | 100 Гц |
| Максимальное разрешение счетчика | 32 бита |
| Минимальная ширина импульса | 5 мс |
| Тип каналов | Дискретный ввод |
| Тип устройства | Модуль дискретного ввода |
